主頁（http://m.by236.com）：北峰尾水隧道數字中繼通信方案，構建隧道通信保障網

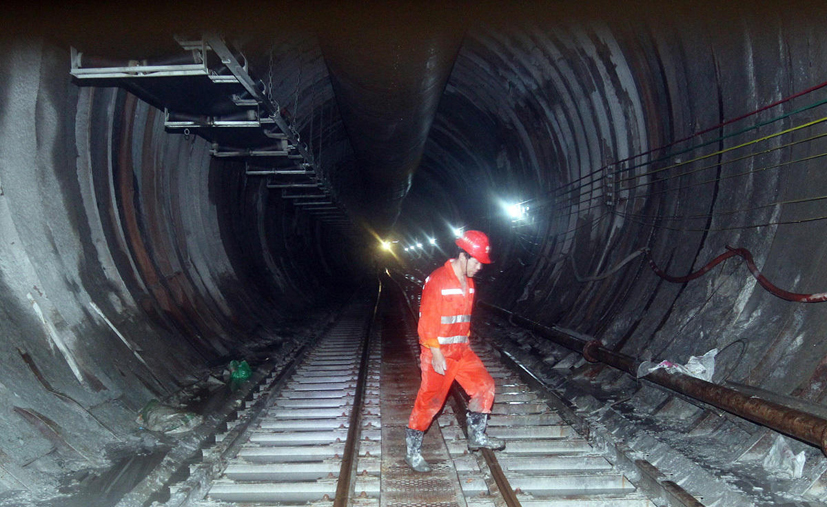

　　尾水隧洞作為電站的關鍵線路，承擔著運輸“血液”的艱巨使命。某尾水隧道由1#、2#隧洞組成，雙洞全線貫通，每條隧洞全長約3千米，兩條隧道均在開挖期。單條隧洞內對講機能夠?qū)崿F(xiàn)直通，但兩個隧洞間無法互通。

　　隨著國內隧道建設和運營里程規模不斷擴大，隧道安全與應急救援越來越受到社會重視。尾水隧道本身具有斷面大、水壓高、地質條件復雜、盾構掘進距離長、環境敏感等特點，一旦事故發生，既有通信手段可能失效，造成應急通信缺位，不利于救援的順利開展。

　　二、客戶需求

　　(1) 隧道1500米時把兩條隧道之間打通進行布線，實現兩個隧道的互聯互通;

　　(2) 原有終端為模擬設備，設備兼容性較差，難以滿足大容量通信需求;

　　(3) 隧道環境空間相對狹小，攜帶過重設備行動不便，掘進過程中可靈活增加設備，保證通信暢通;

　　(4) 隧道發生事故后多碎石泥沙，普通設備容易故障失靈，前端設備需滿足IP67及以上防護等級。

　　三、解決方案

　　在滿足客戶需求的基礎上，針對隧道空間封閉、信息傳遞不易等特點，我們選用北峰BF-TR8500數字中繼臺與光纖直放站相結合的DMR數字通信方案，在有效利用原有對講機的基礎上，通過窄帶中繼臺在特定區域內提供加強的信號支持，再結合光纖直放站提供連續的信號覆蓋，靈活地選擇光纖直放站和窄帶中繼臺的部署位置和數量。

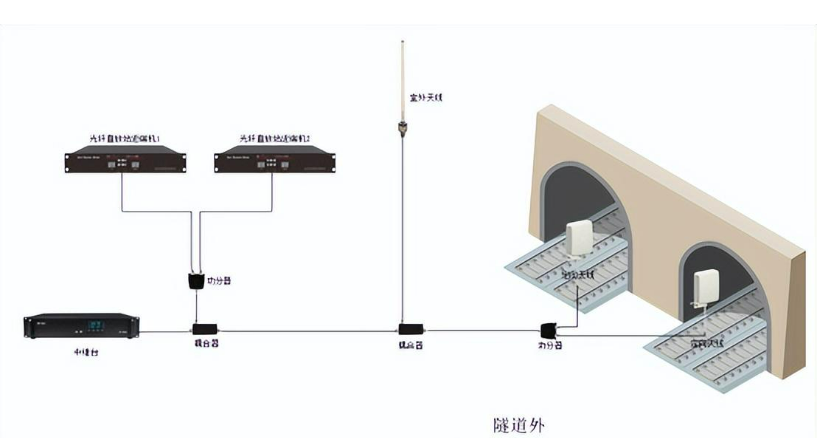

　　BF-TR8500數字中繼臺基于DMR數字無線電技術研發，具備DMR兼容模擬功能。在工程項目初期，首先在隧道口安裝一臺中繼設備，通過耦合器、功分器將其分為三路，其中一路通過全向天線覆蓋隧道外區域，另外兩路通過定向天線分別覆蓋兩個隧道;

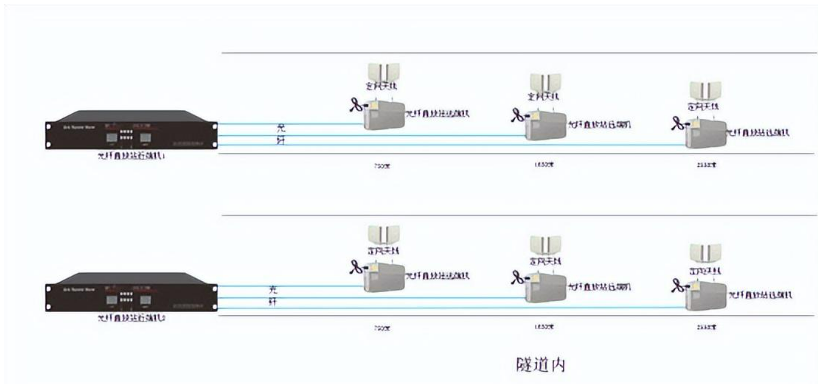

　　隨著挖掘進度，當掘進至300米處時，鋪設一條長度為750米的皮線光纜并部署一臺遠端設備，利用一根定向天線向挖掘方向發射信號;當掘進至750米時，將遠端設備遷移至750米的位置，并通過功分器將遠端設備的信號分為兩路，其中一路定向天線保持對掘進方向進行覆蓋，另一路天線則朝向洞口方向進行覆蓋，后續操作依次類推。

　　四、系統優勢

　　高功率覆蓋，滿足多頻點需求

　　BF-TR8500數字中繼臺提供全頻段設計和國內核準30W大發射功率，具備DMR兼容模擬功能，可滿足原有模擬終端的通信需求，同時兼容數字終端互通互聯，幫助用戶實現兩個隧洞間大容量通信需求，實現大幅度通訊覆蓋范圍提升。

　　標準機架式結構，靈活部署

　　BF-TR8500數字中繼臺采用標準的19英寸2U結構，用戶可自行配置合適的雙工器內置于機箱，無需外置占用額外空間，節省部署面積提高部署的靈活程度，便于隧道狹小空間部署。

　　故障提示保障，便于維修管理

　　設備支持通用的USB數據接口編程和維護;當處于異常工作狀態時，設備會發出故障提示音并提示故障代碼，便于維護人員快速確定故障原因，及時進行維護維修。

　　IP68級防護，傳輸穩定可靠

　　BF-TD880數字手持終端達到IP68工業防護標準，具有密封防塵滲透能力，嚴格按照美國軍用標準測試，保證在隧道內復雜嚴酷的環境下都有出色的性能表現。

　　五、項目?jī)r(jià)值

　　北峰TR8500隧道DMR數字無線通信方案，設備攜行方便、部署靈活，適應隧道環境，可在隧道無網、無電等極端條件下快速完成通信搭建，打通隧道一線、現場指揮部、后方指揮中心之間的音頻、數據傳輸通道，滿足隧道通信長距離、靈活覆蓋的通信需求，便于各應急救援力量的通力協作，確保隧道應急救援通信高效、暢通。
