主頁（http://m.by236.com）：拆解報告：小米對講機 3 4G 全國版

對講機是一種即時的無線通訊設備，擁有著不受信號影響、更便捷的集群通訊、更持久的續航等優勢，能夠幫助用戶進行團隊成員之間的快速、便捷溝通，在娛樂、餐飲、社區服務，戶外游玩等場景中廣泛應用。近期，我愛音頻網拆解了小米旗下?lián)碛懈哳佒递p薄機身的小米對講機2S，此次再來拆解其另外一款采用相同風格設計，支持4G全網通的小米對講機3。

小米對講機3 4G全國版采用簡潔大方的外觀設計，搭載了2英寸彩色屏幕，40mm大尺寸揚聲器單元，內置專業音頻處理芯片，支持環境降噪功能；依托三大運營商的4G網絡，實現全國5000公里的對講范圍。在使用上，支持獨立完成建群、面對面快速組隊、OTA空中升級；支持一對一、一對多對講，雙向語音通話，滿足多場景溝通需求。

小米對講機3 4G全國版支持3.5mm耳機和藍牙耳機音頻輸出，保障私密對話；擁有專屬小米對講機APP，實現個性化管理和設置，并且通過APP也能加入暢聊，以及回聽歷史對講內容。續航方面，小米對講機3 4G全國版內置3000mAh大電池，可支持60小時使用時長和100小時的待機時長。

我愛音頻網此前還拆解過小米旗下小米真無線降噪耳機3、小米真無線降噪耳機 3 Pro；紅米AirDots3 Pro真無線降噪耳機，紅米AirDots3真無線藍牙耳機，小米WatchS1、RedmiWatch3、小米手環7、小米手環6、Redmi手環2智能手表/手環產品，小米骨傳導耳機以及小米小愛音箱Play增強版、小米小愛隨身音箱等，下面來看看這款產品的拆解報告吧~

一、小米對講機3 4G全國版開箱

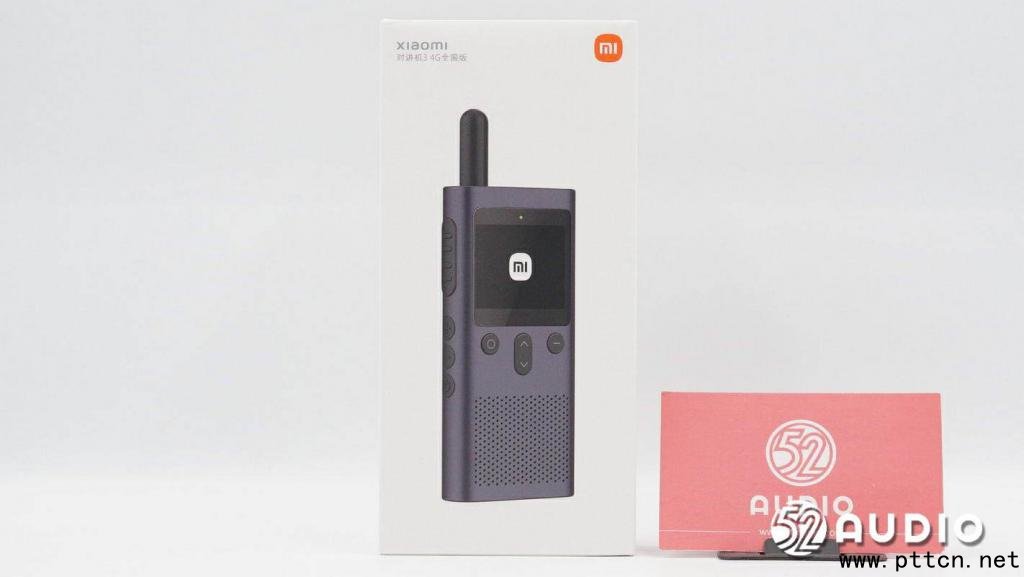

小米對講機3 4G全國版包裝盒采用了簡約設計，正面僅展示有產品外觀、品牌LOGO和產品名稱。

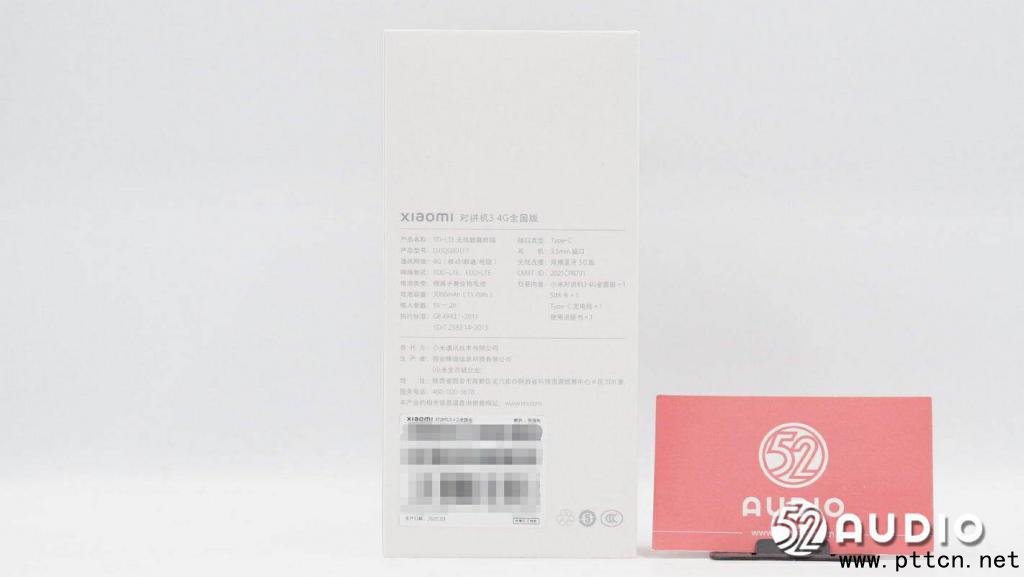

包裝盒背面介紹了產品參數信息，委托方：小米通訊技術有限公司，制造商：西安蜂語信息科技有限公司（小米生態鏈企業），以及出廠標簽。

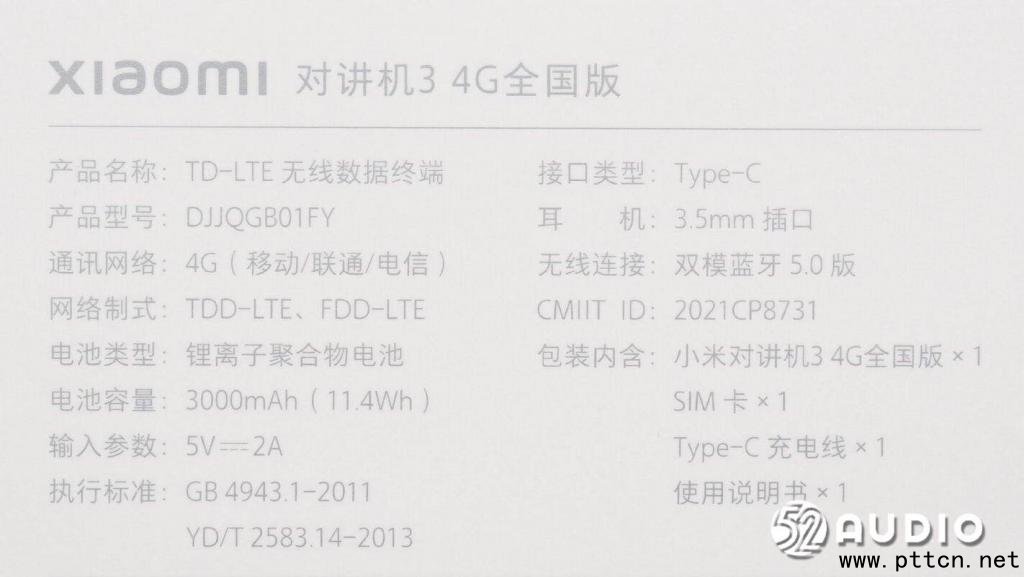

產品參數信息一覽，產品名稱：TD-LTE 無線數據終端，產品型號：DJJQGB01FY，通訊網絡：4G(移動/聯通/電信 )，網絡制式：TDD-LTE、FDD-LTE，電池類型：鋰離子聚合物電池，電池容量：3000mAh (11.4Wh)，輸入?yún)��?shù)：5V-2A，接口類型：Type-C，耳機：3.5mm插口，無線連接：雙模藍牙5.0版；包裝內含：小米對講機3 4G全國版、SIM卡、Type-C充電線和使用說明書。

包裝盒一側產品特點：超長距離對講、支持藍牙耳機、100h超長待機、音量大 音質好。

另外一側產品特點介紹：專屬APP、快捷組隊、一對一語音通話和歷史記錄回聽。

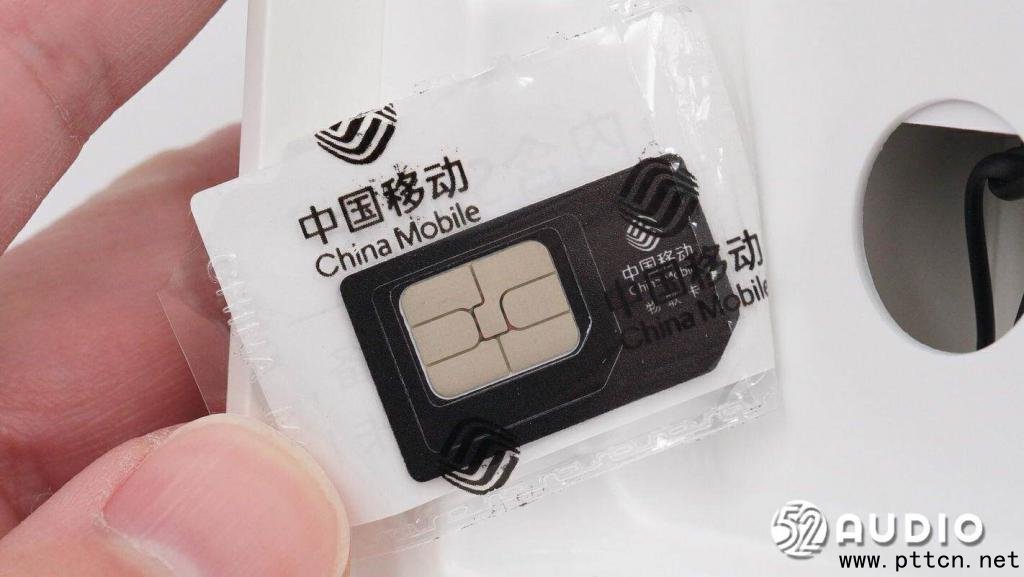

隨機標配的中國移動SIM卡。

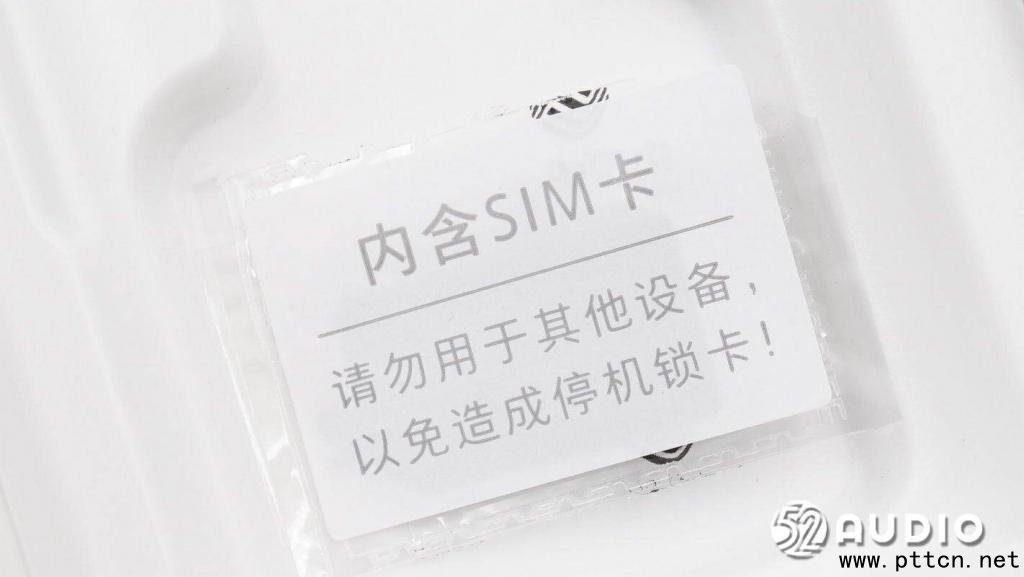

SIM卡與對講機綁定，標簽提示"請勿用于其他設備，以免造成停機鎖卡"。

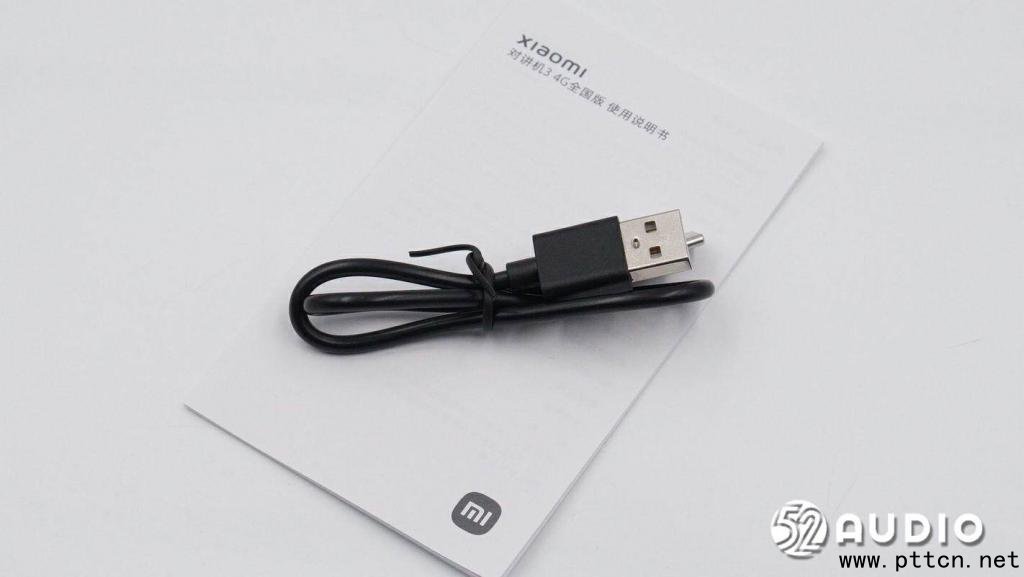

對講機充電線和產品使用說明書。

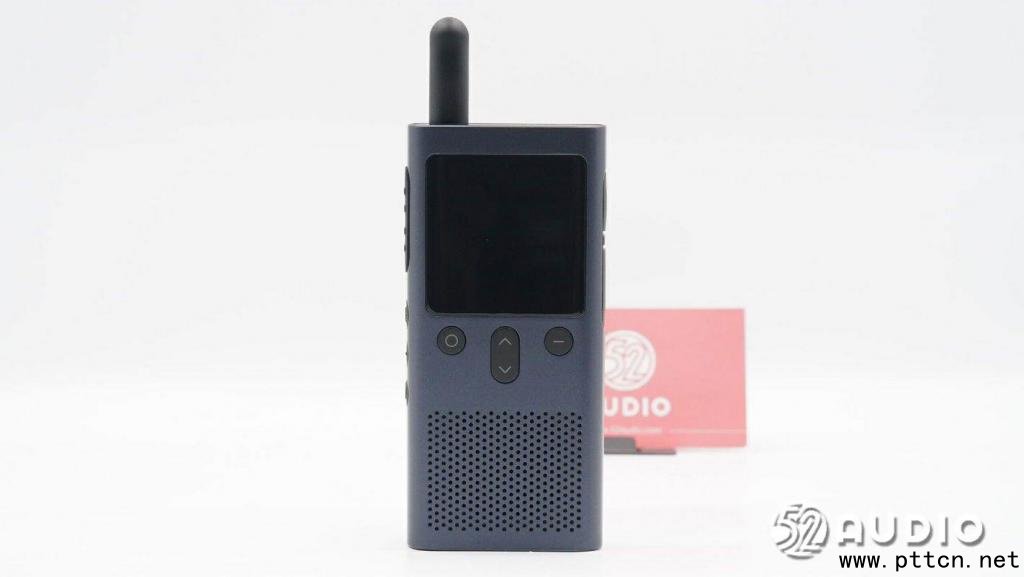

小米對講機3 4G全國版采用極簡設計，親膚噴涂手感細膩，握持舒適。正面上方搭載2英寸彩屏，中間4顆功能按鍵，下方圓點矩陣揚聲器出音孔。

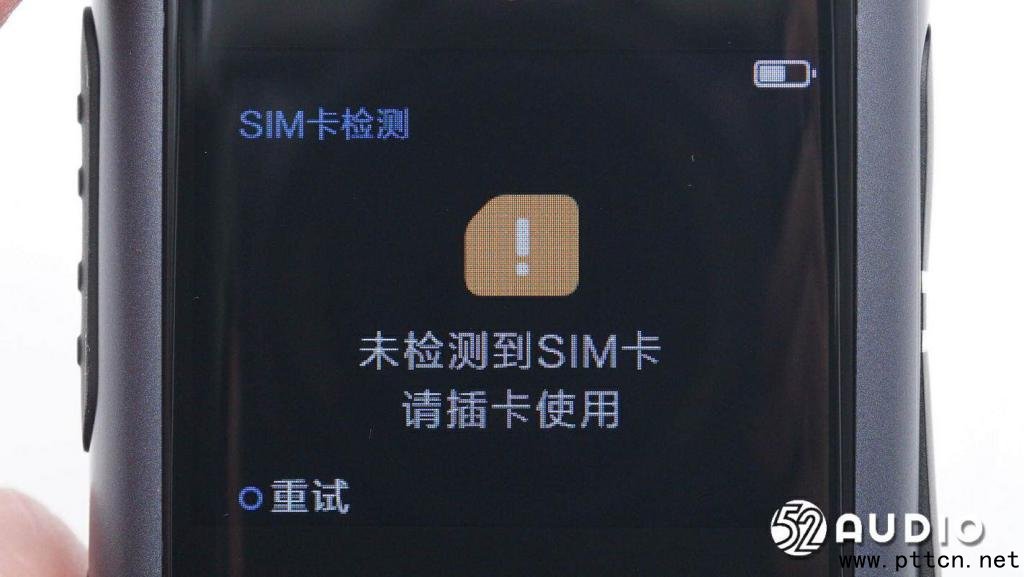

2英寸彩色屏幕效果展示。

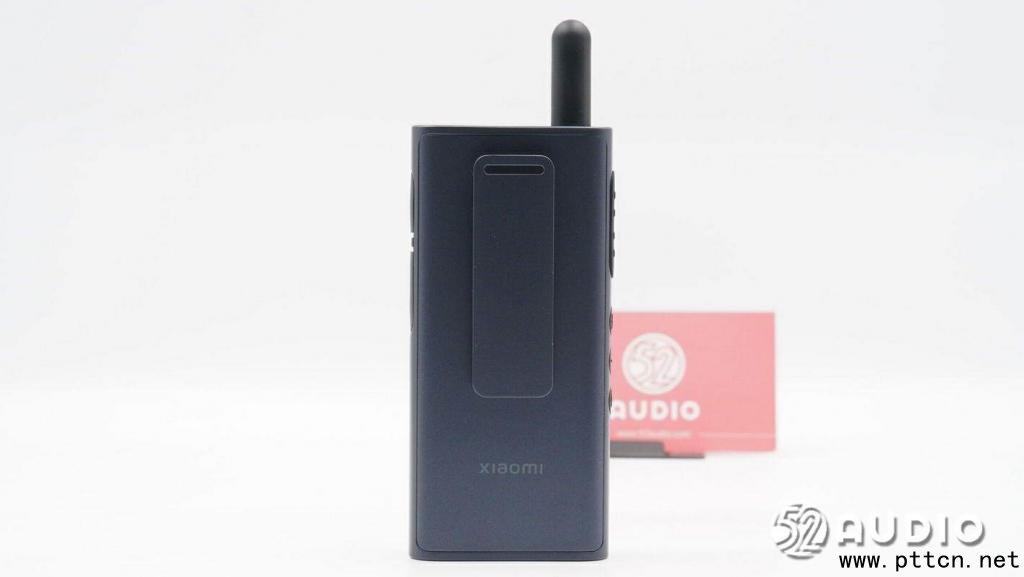

機身背面設計有"Xiaomi"品牌LOGO，一體式背夾，提升便攜性。

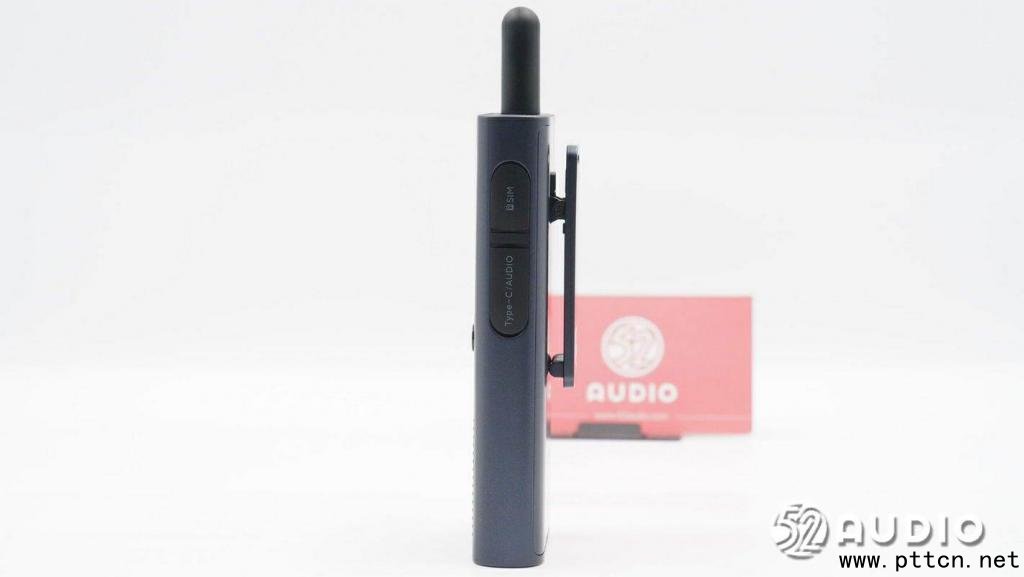

機身左側設置充電接口、音頻接口和SIM卡槽，通過橡膠塞密封防護。

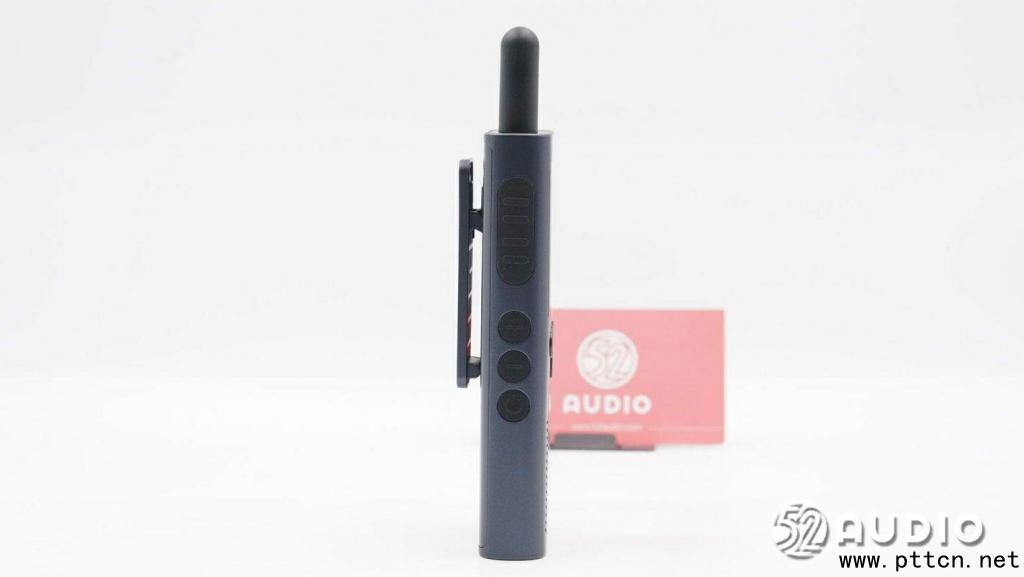

右側設置長鍵程PTT、音量加減按鍵和電源開關。

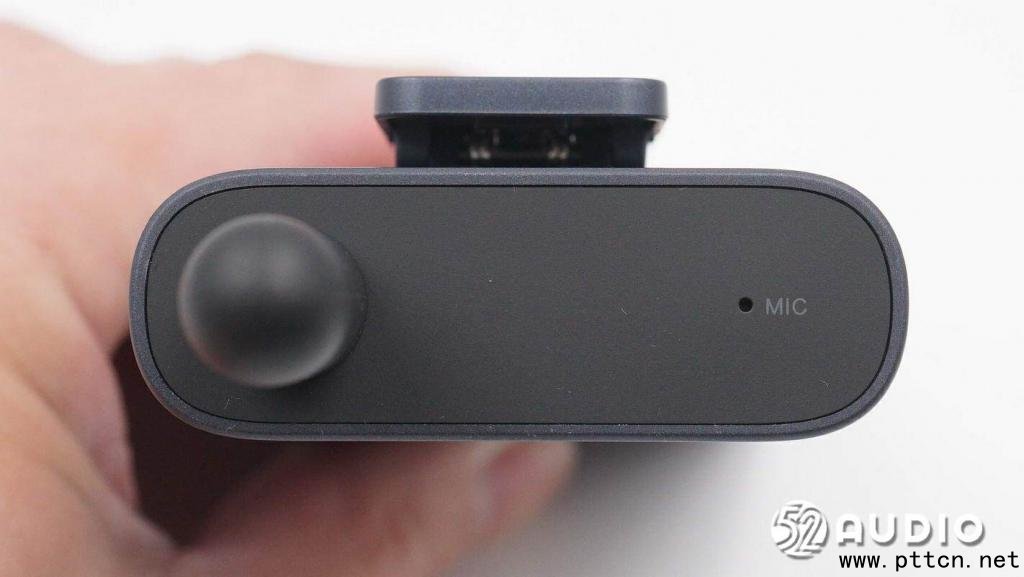

機身頂部設置天線，以及MIC麥克風拾音孔。

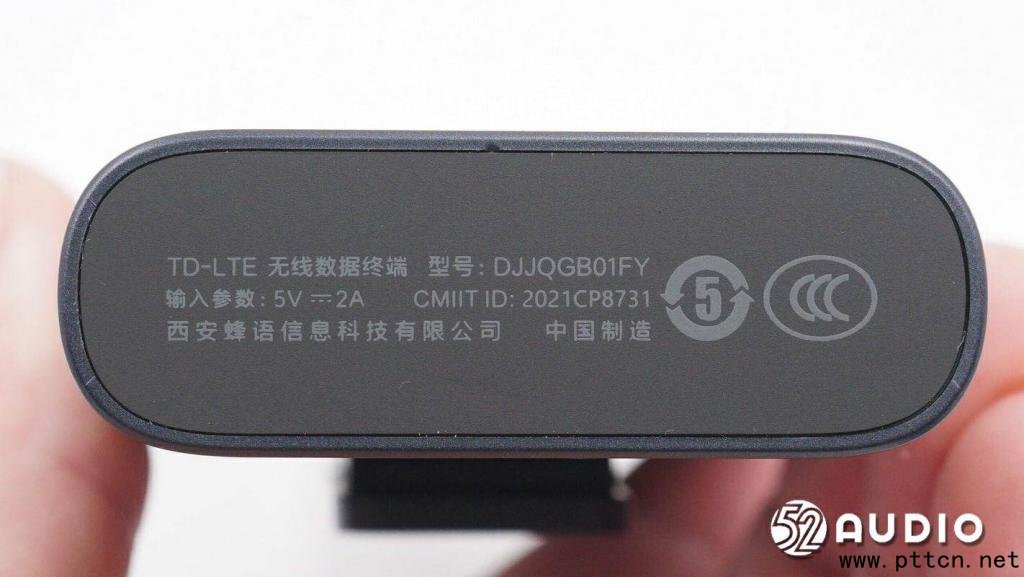

機身底部產品信息，TD-LTE 無線數據終端，型號：DJJQGB01FY，輸入?yún)��?shù)：5V-2A，CMIIT ID：2021CP8731，西安蜂語信息科技有限公司，中國制造。

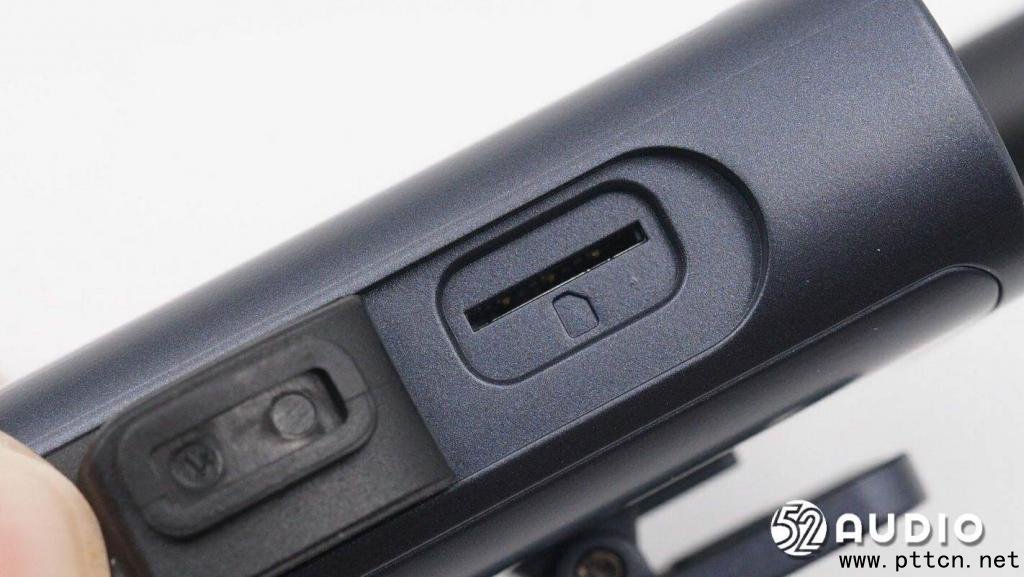

SIM卡槽特寫。

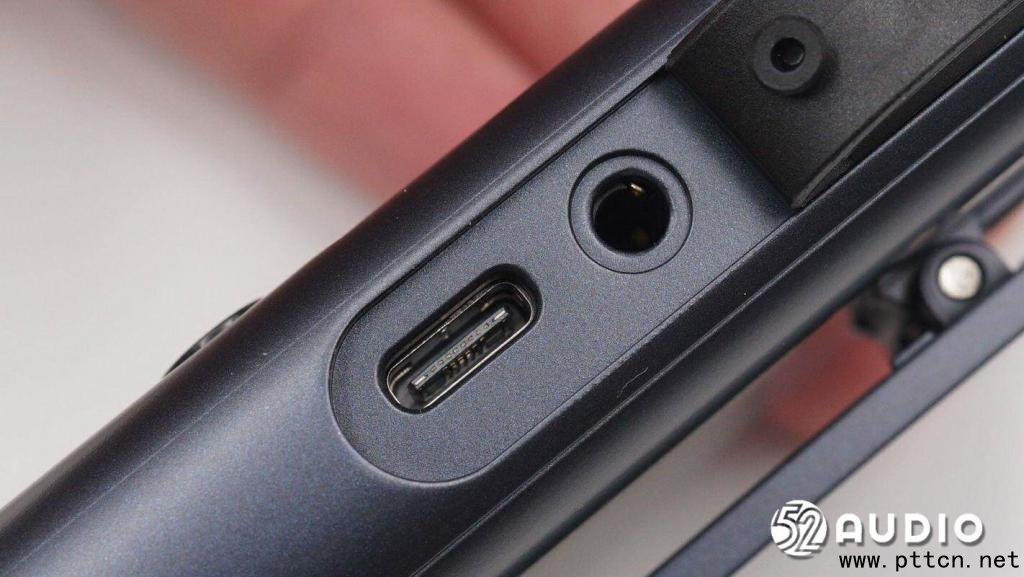

Type-C充電接口和3.5mm耳機接口特寫。

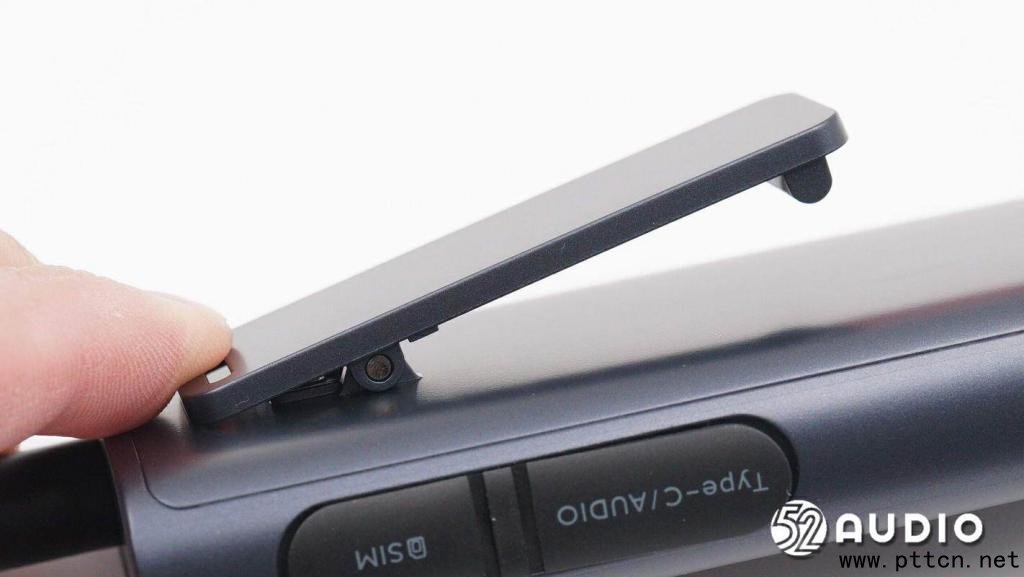

一體式背夾特寫，末端設置有卡扣，提升佩戴穩固性。

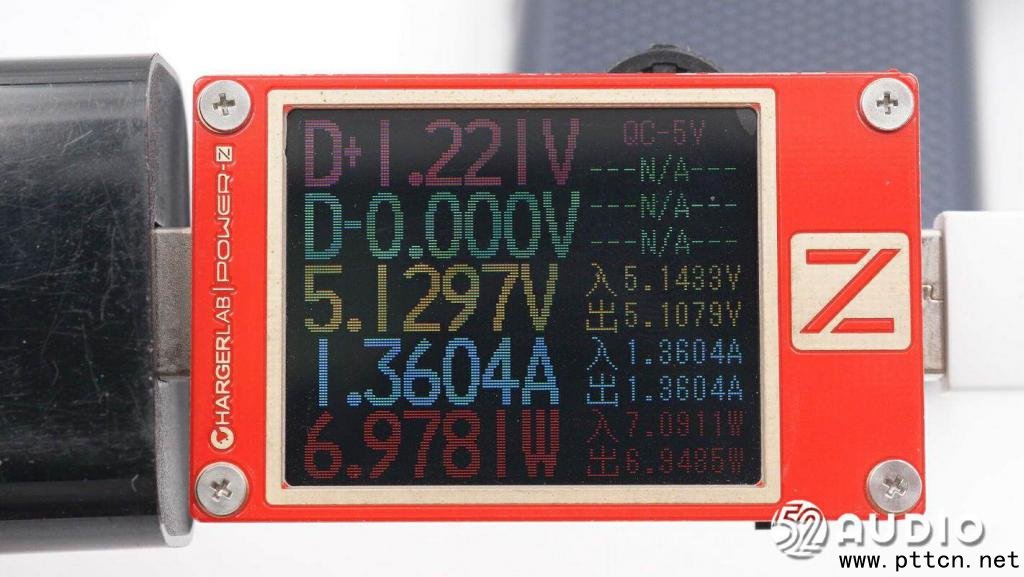

我愛音頻網采用CHARGERLAB POWER-Z KM002C對小米對講機2S進行充電測試，充電電壓約為5.13V，充電電流約為1.36A，輸入功率約為6.98W。

二、小米對講機3 4G全國版拆解

通過開箱，我們詳細了解了小米對講機3 4G全國版的外觀設計，下面進入拆解部分，看看內部結構及硬件配置信息~

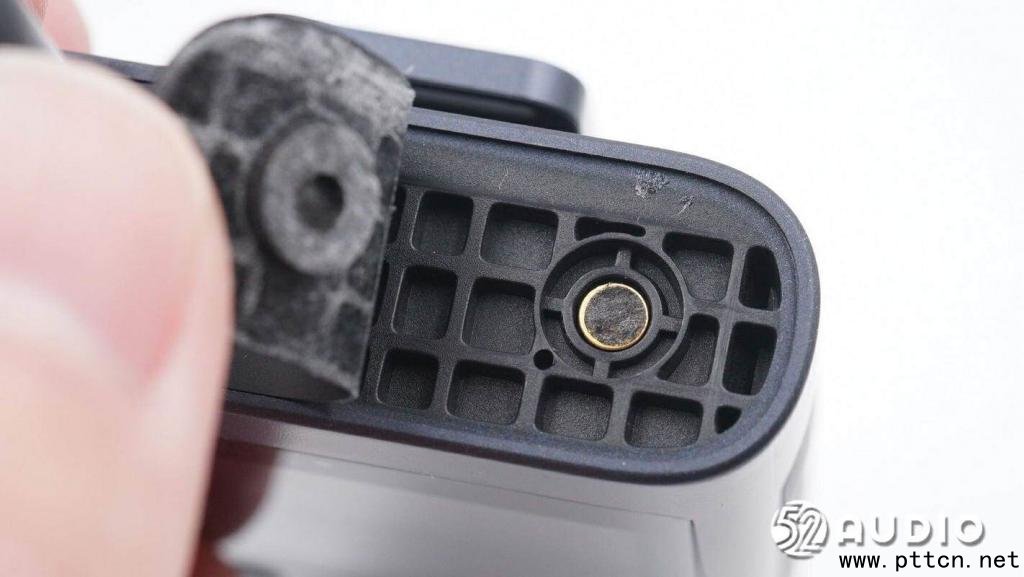

掀開機身頂部橡膠蓋，下方設置駐極體麥克風進行對講拾音。

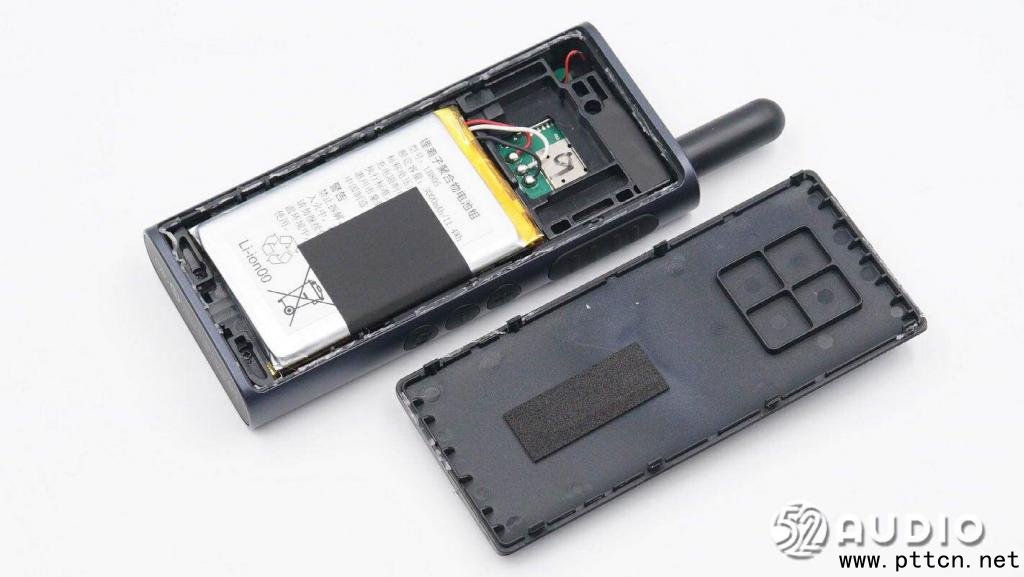

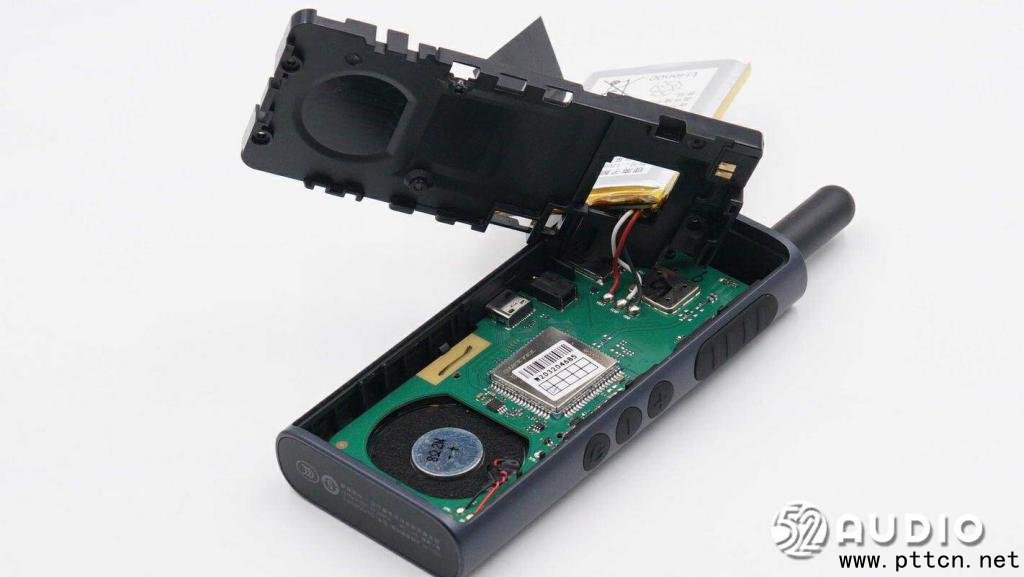

拆開膠水和卡扣固定的背部蓋板。

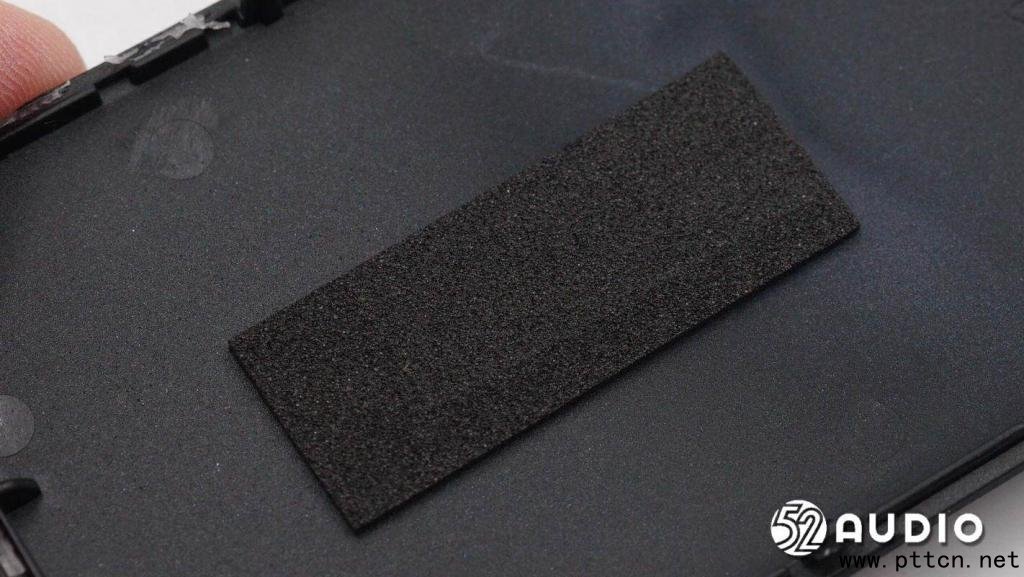

蓋板內側設置有海綿墊緩沖，對電池進行保護。

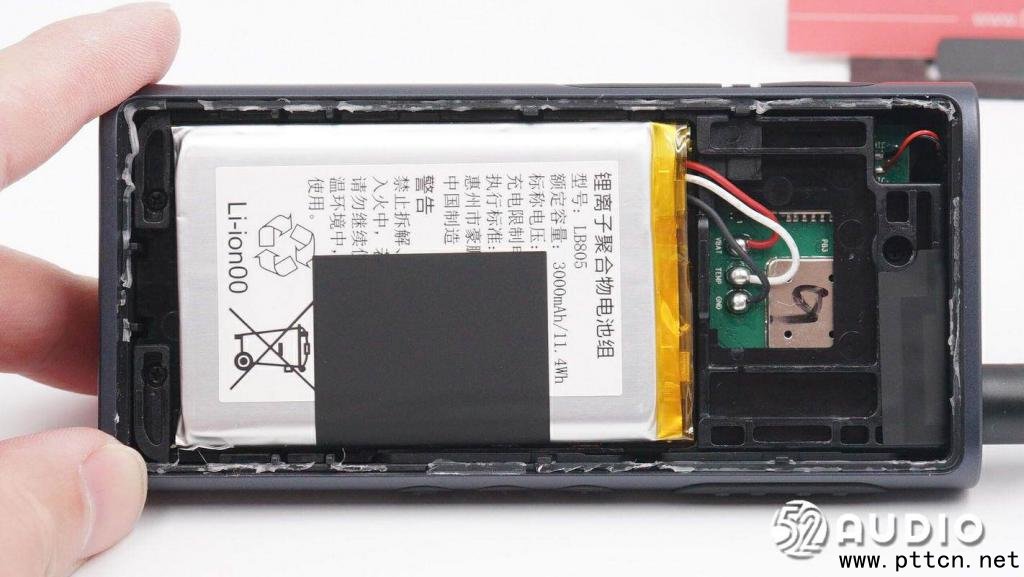

腔體內部結構一覽，電池單元固定在內部框架上，與框架下方主板隔離。

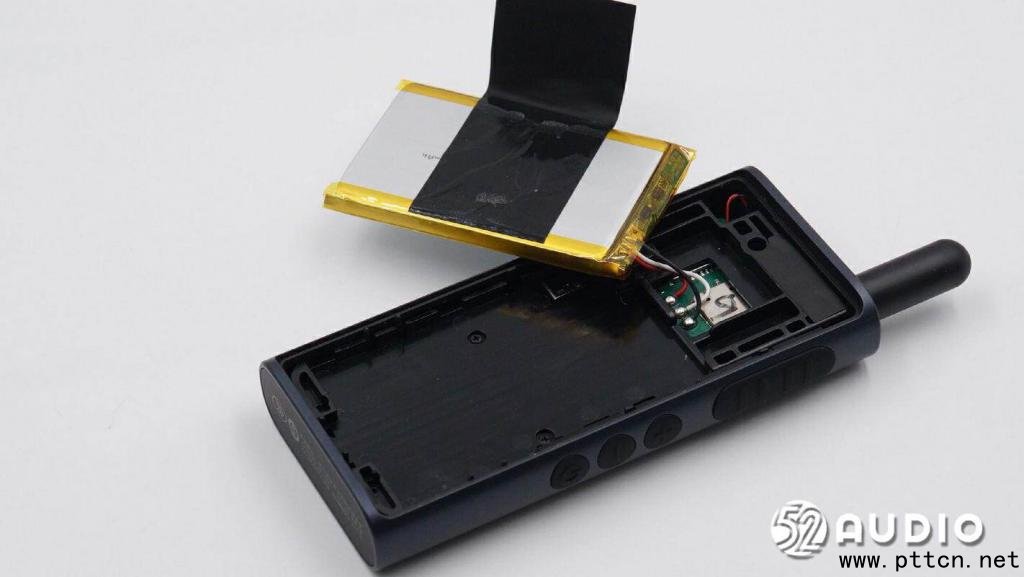

取出電池，下方框架結構一覽。

電池導線與主板連接焊點特寫，焊點圓潤飽滿。

取出支架，腔體內部結構一覽。

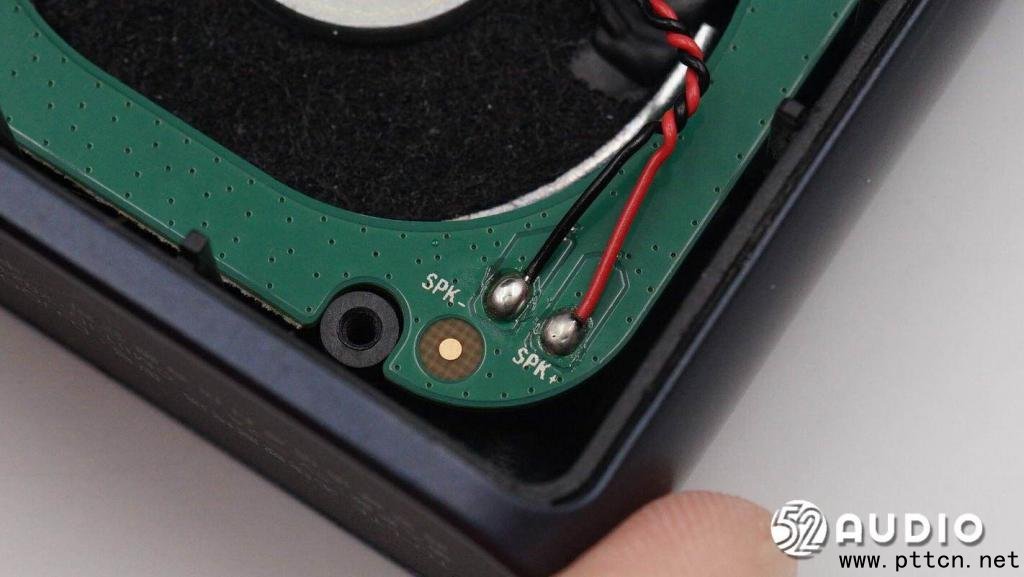

揚聲器導線與主板連接的焊點特寫。

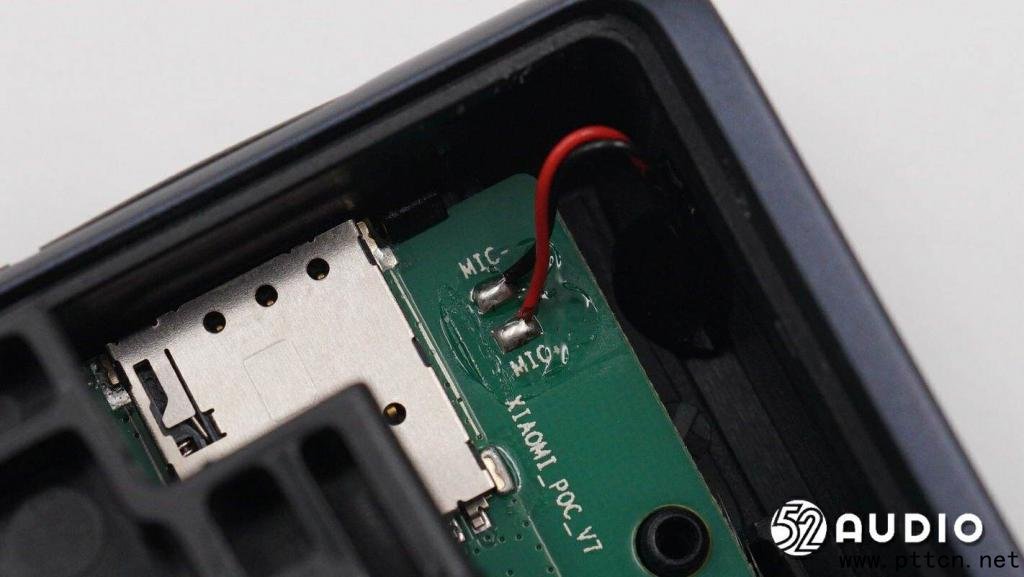

麥克風導線同樣與主板焊接連接。

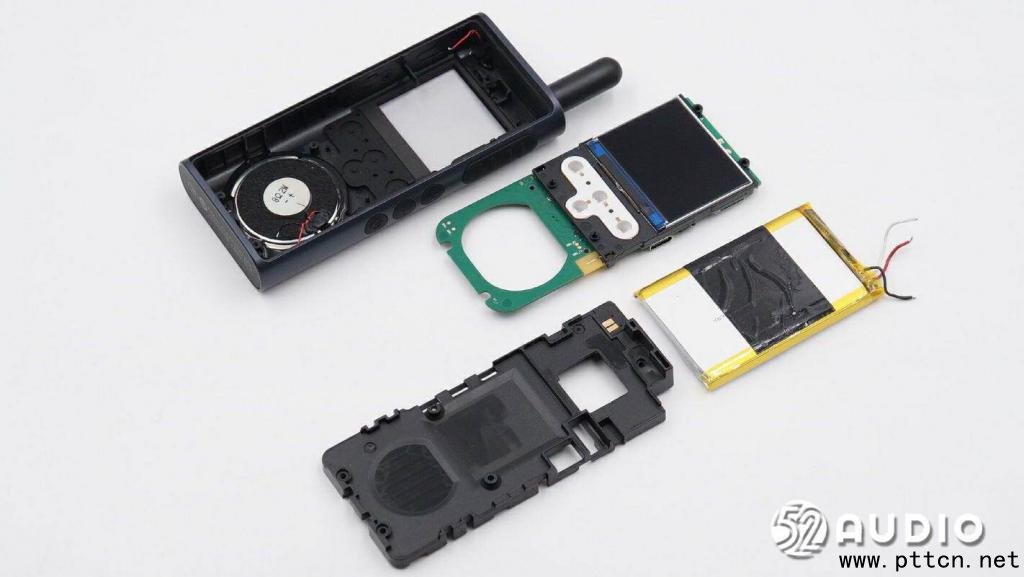

斷開導線，分離組件，小米對講機3 4G全國版拆解一覽。

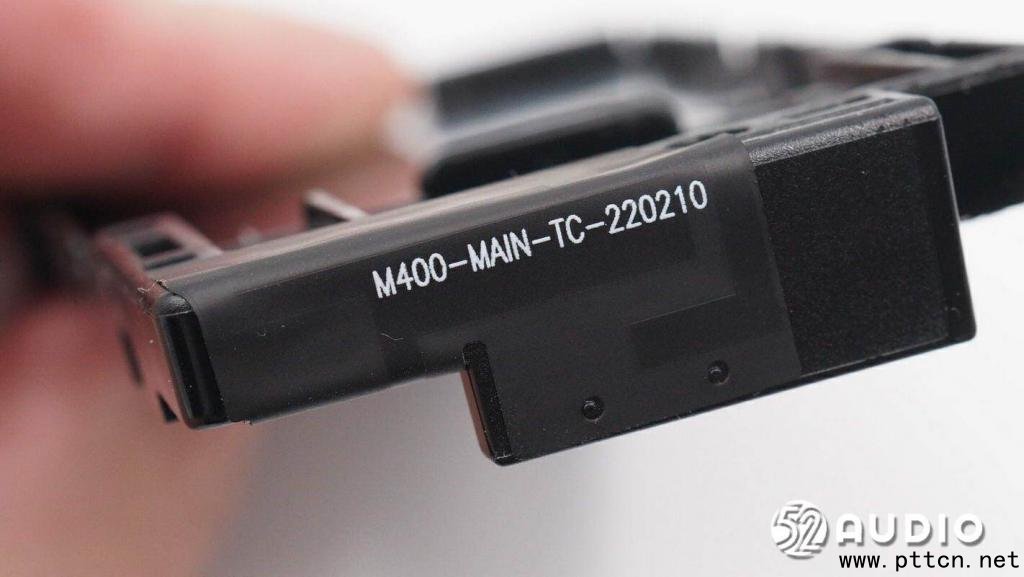

框架上的射頻天線特寫，型號"M400-MAIN-TC-220210"。

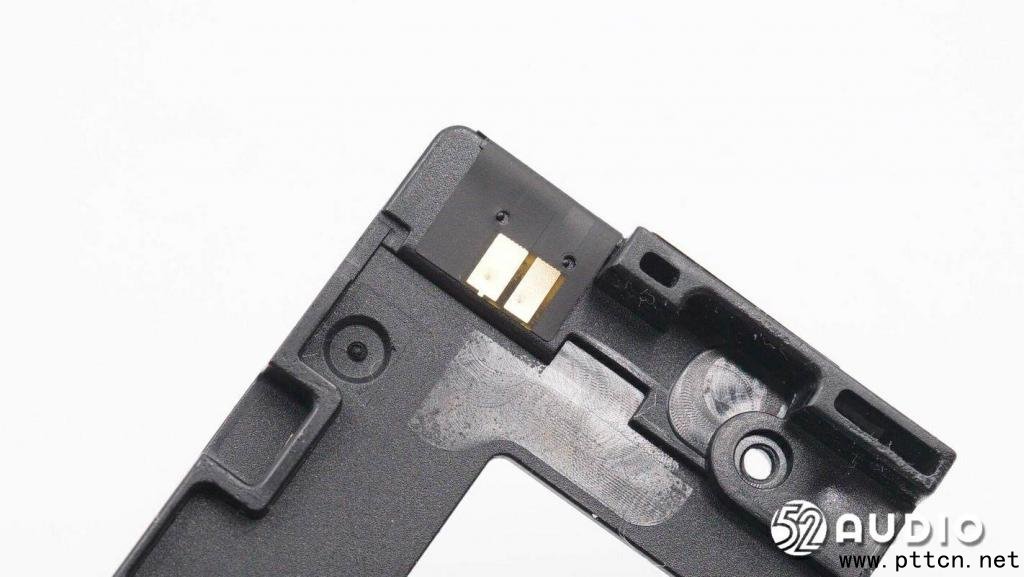

射頻天線露銅連接到主板。

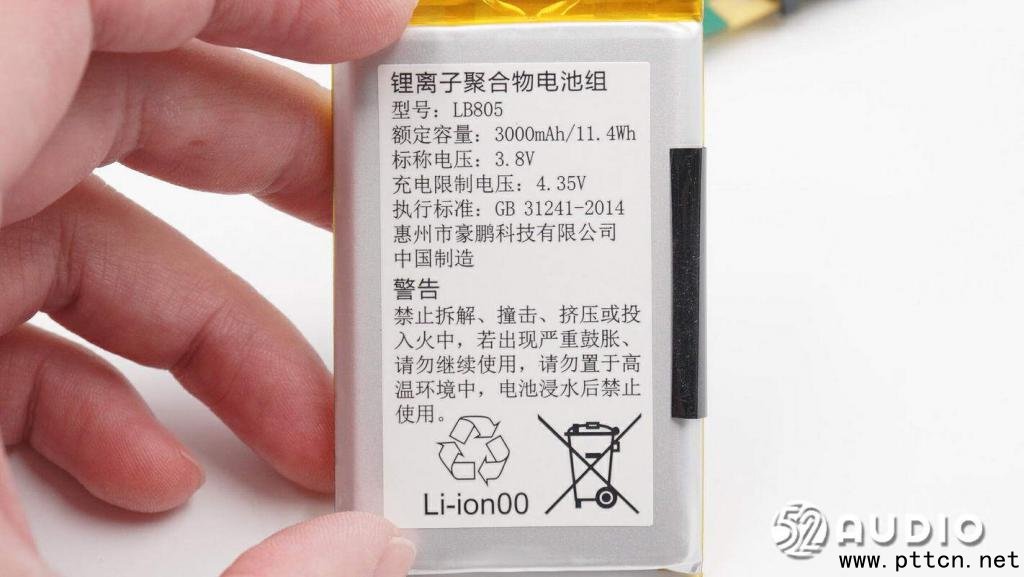

對講機內置鋰離子聚合物電池組標簽上信息，型號：LB805，額定容量：3000mAh/11.4Wh，標稱電壓：3.8V，充電限制電壓：4.35V，來自惠州市豪鵬科技有限公司，中國制造。

小米對講機3的電池容量比2S提升了將近40%，4月2日我愛音頻網發布的小米對講機2S拆解中，產品電池來自于曙鵬科技，與惠州豪鵬皆屬于豪鵬科技旗下子公司。

據我愛音頻網拆解了解到，目前已有索尼、JBL、佳明、小米、大疆、飛利浦、Whoop、LG、歐樂B等知名品牌的眾多款產品采用豪鵬科技旗下的電池產品。

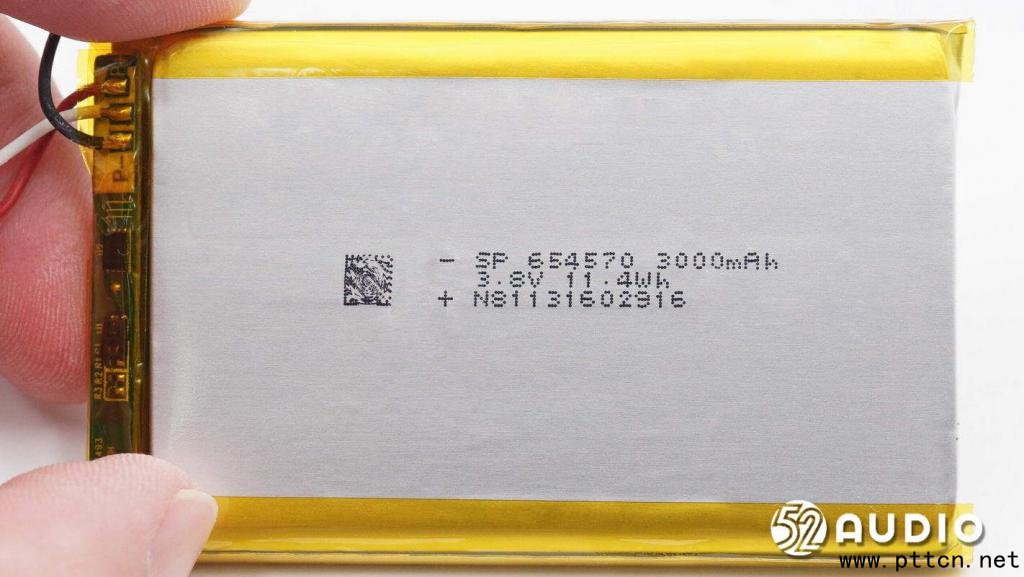

電芯上絲印信息一覽，型號：SP 654570，參數信息與標簽上一致。

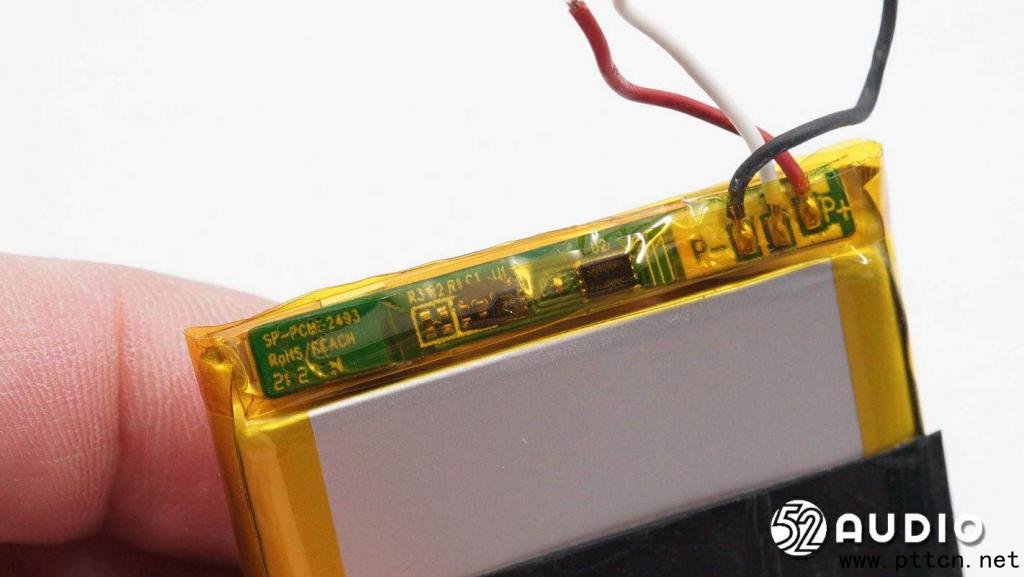

電池保護板通過高溫絕緣膠帶包裹，設置有鋰電保護IC和檢測電池溫度的熱敏電阻。

腔體內部結構一覽。

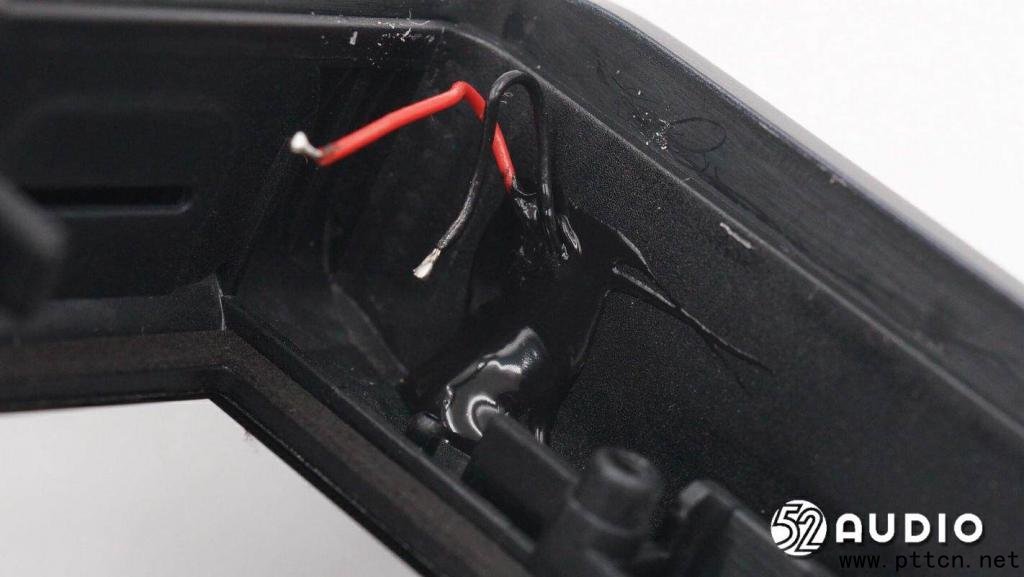

麥克風位置結構一覽，打膠固定密封。

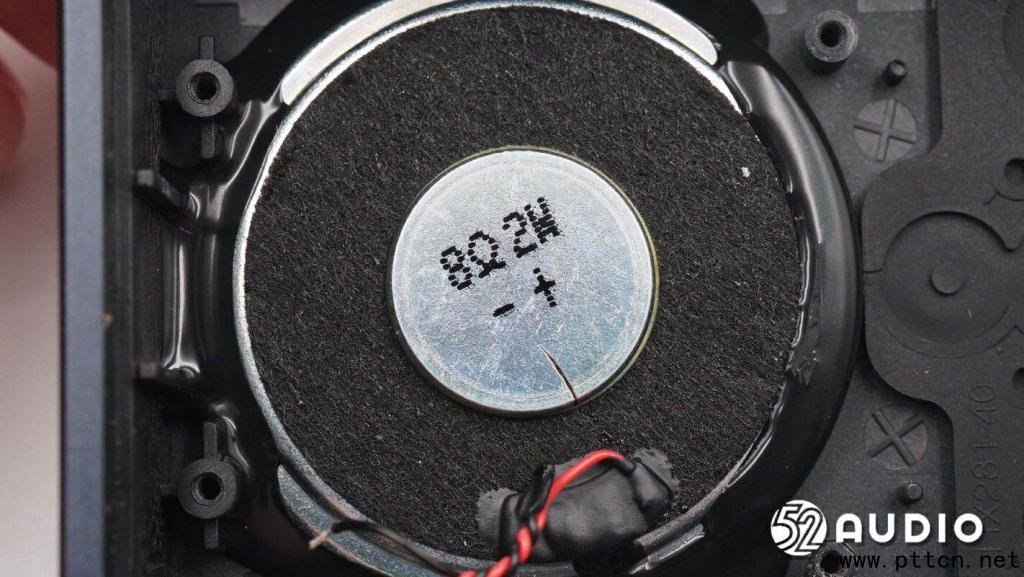

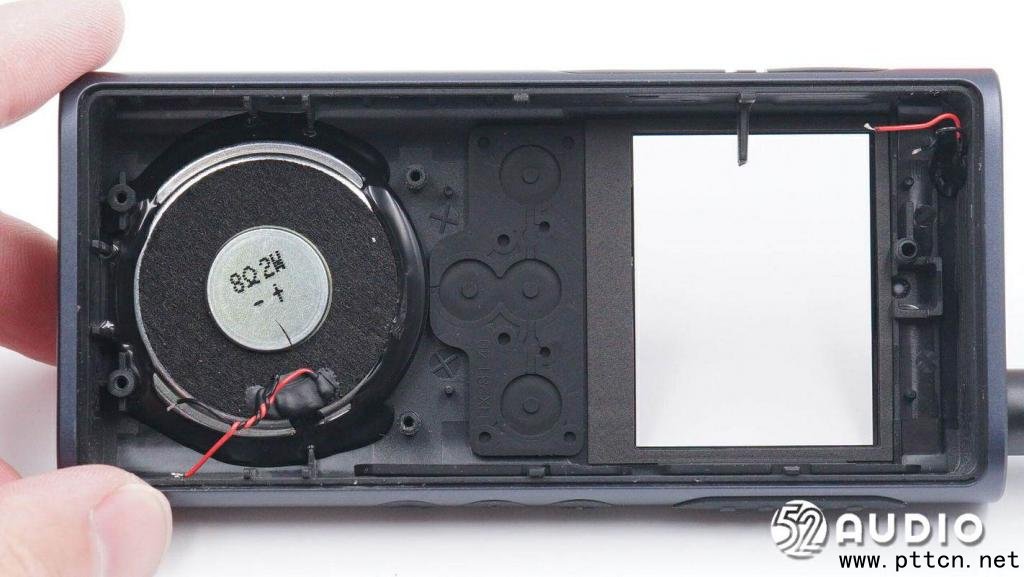

揚聲器背部特寫，阻抗：8Ω，功率：2W。

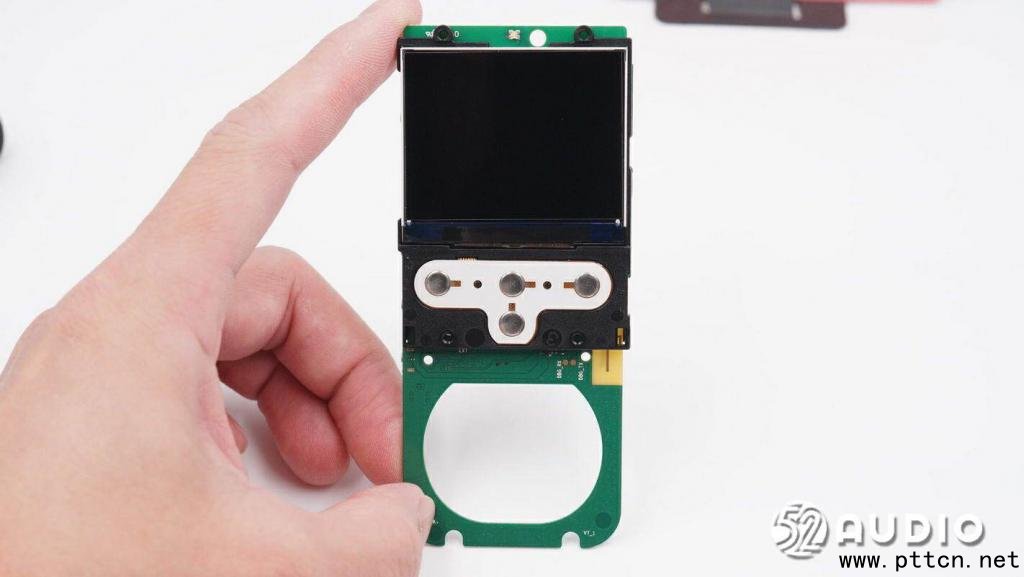

主板單元一側結構一覽，設置支架固定屏幕和功能按鍵，揚聲器位置鏤空。

主板另外一側電路一覽，主要IC通過屏蔽罩防護。

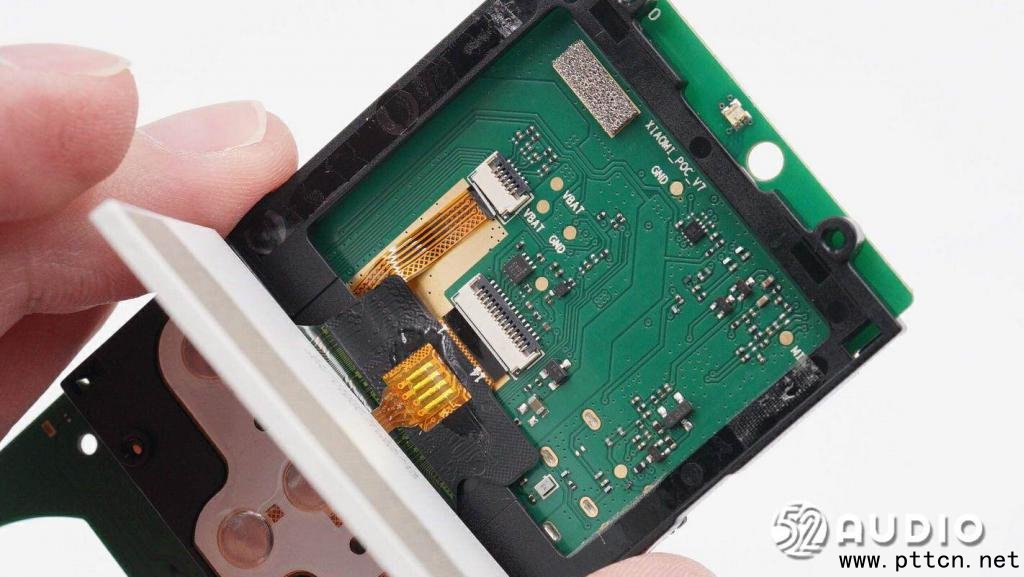

掀開屏幕，下方主板上電路一覽。屏幕和功能按鍵排線與主板通過ZIF連接器連接。屏幕背板對應主板的位置還有金屬導電海綿用來釋放靜電。

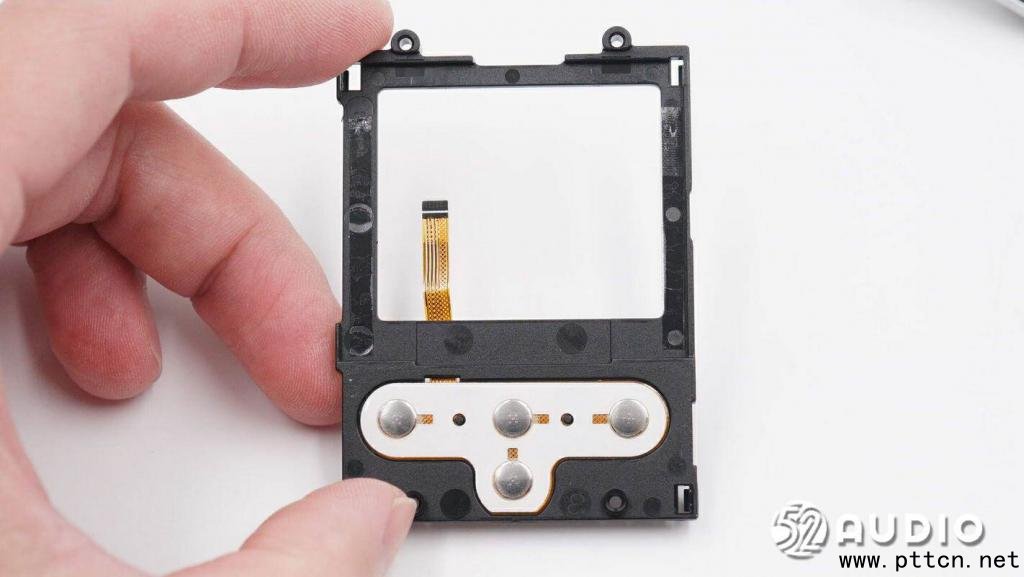

取掉屏幕，支架一側結構一覽，固定有功能按鍵小板。

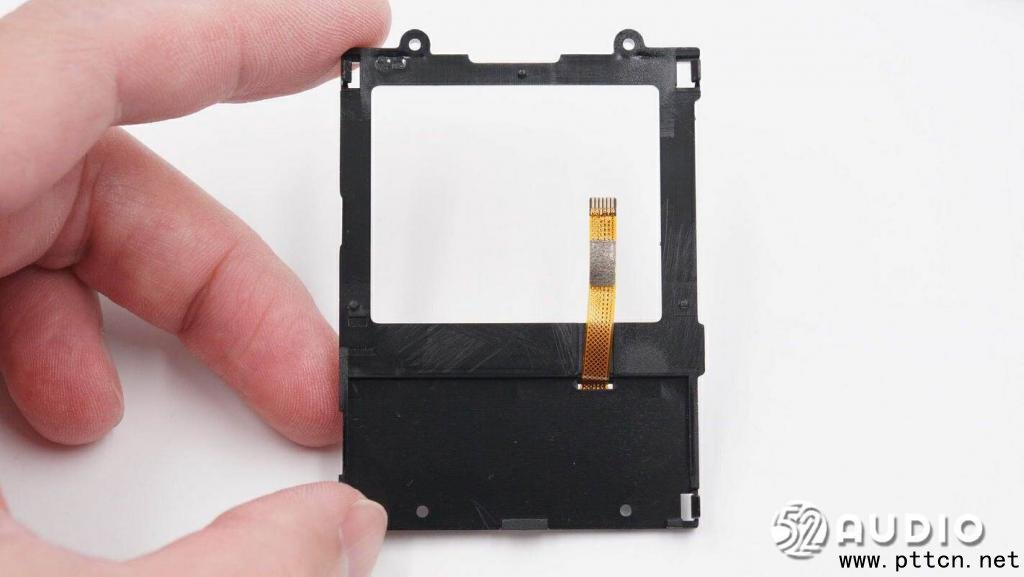

支架另外一側結構一覽。

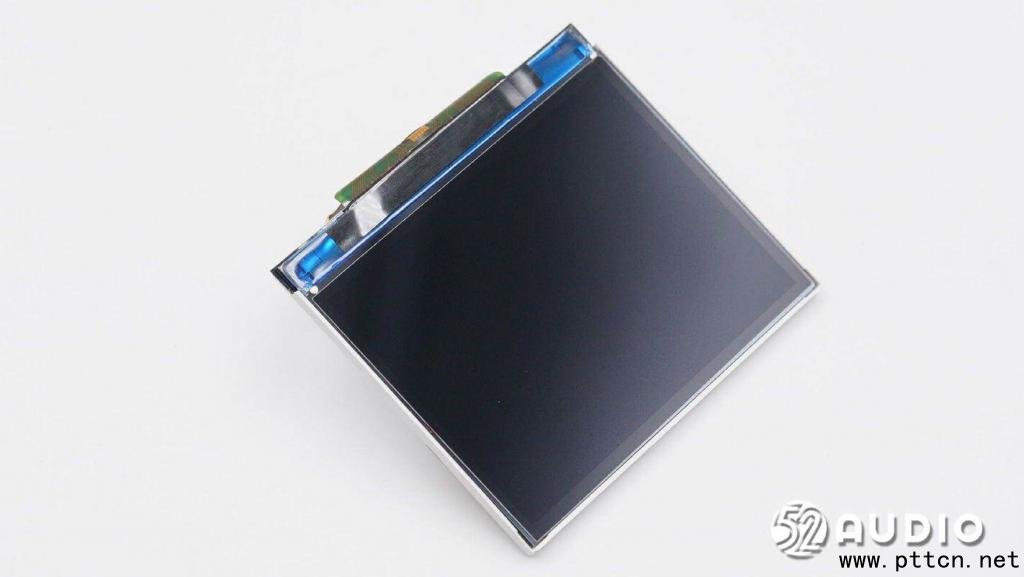

小米對講機3 4G全國版屏幕正面特寫。

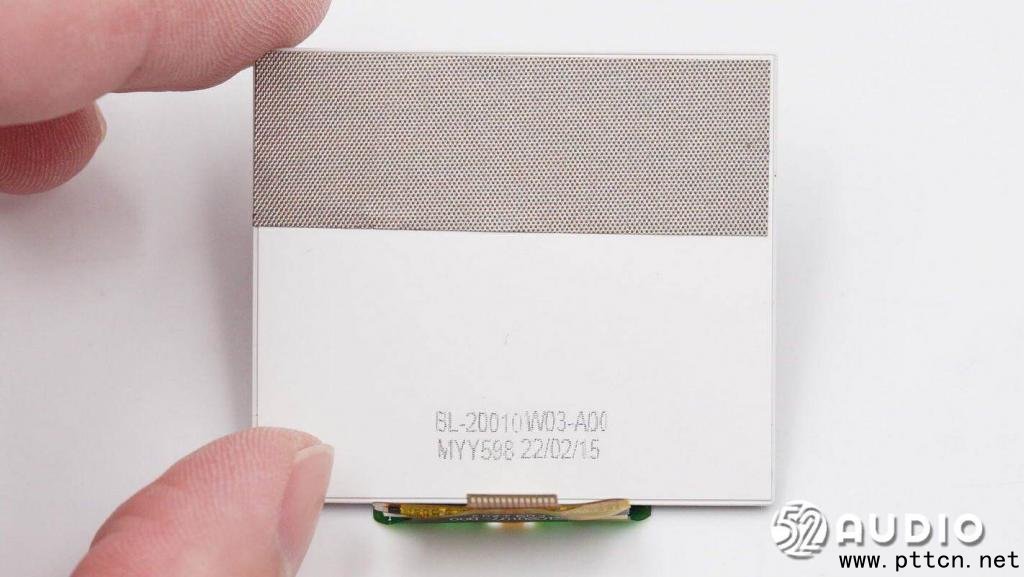

屏幕背面絲印型號"BL-20010W03-A00"。

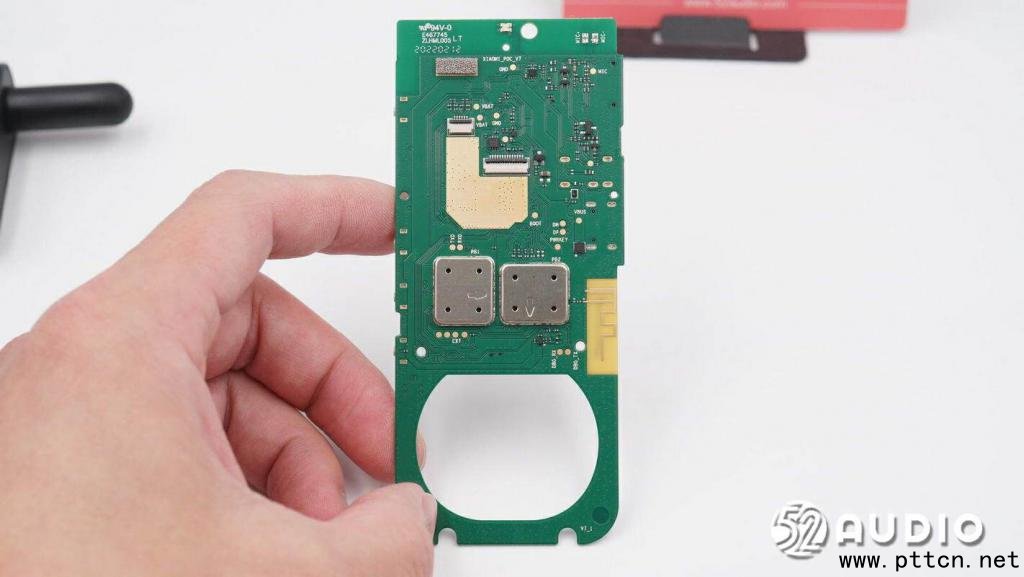

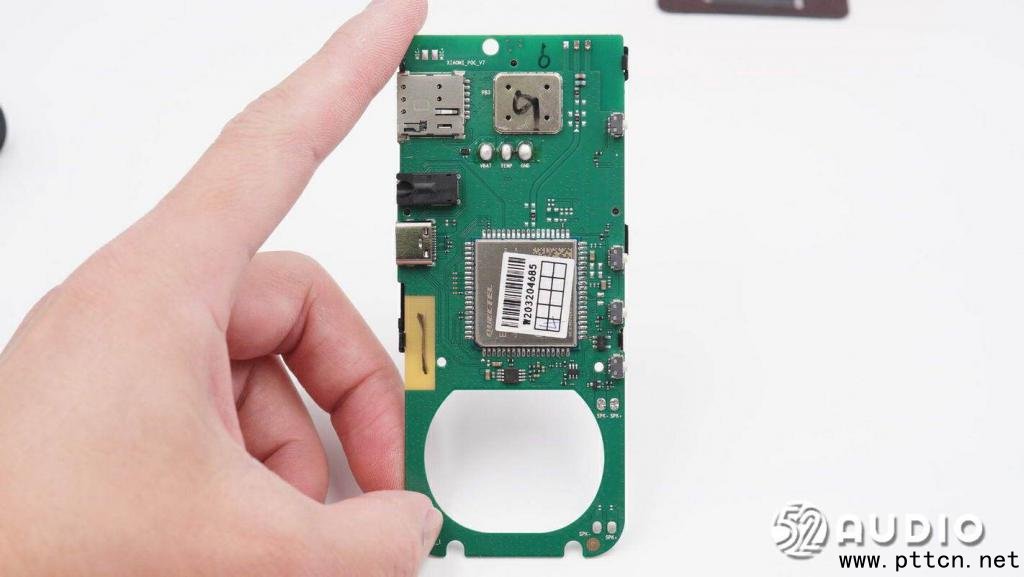

取掉支架主板電路一覽。

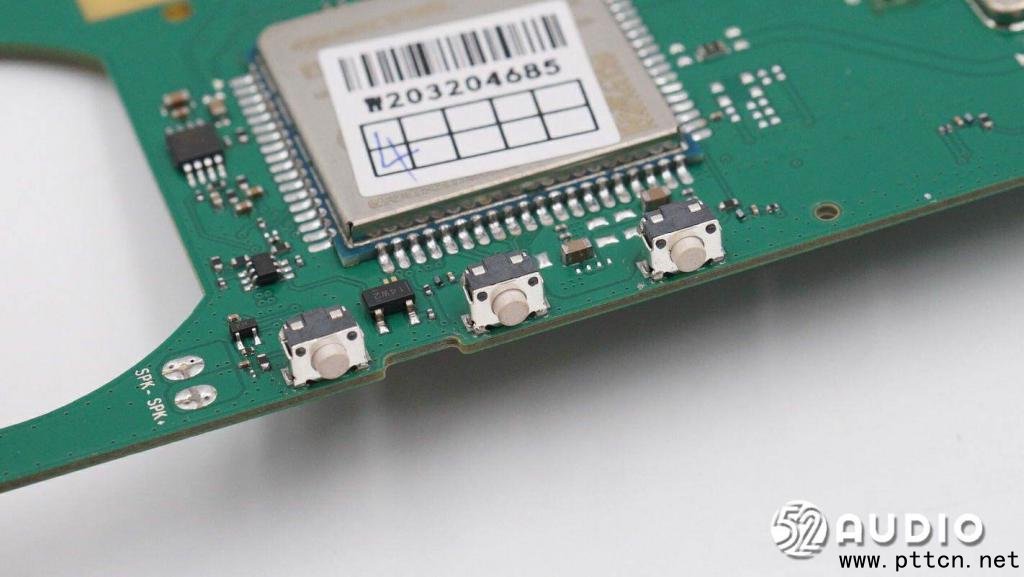

電源開關和音量加、減按鍵特寫。

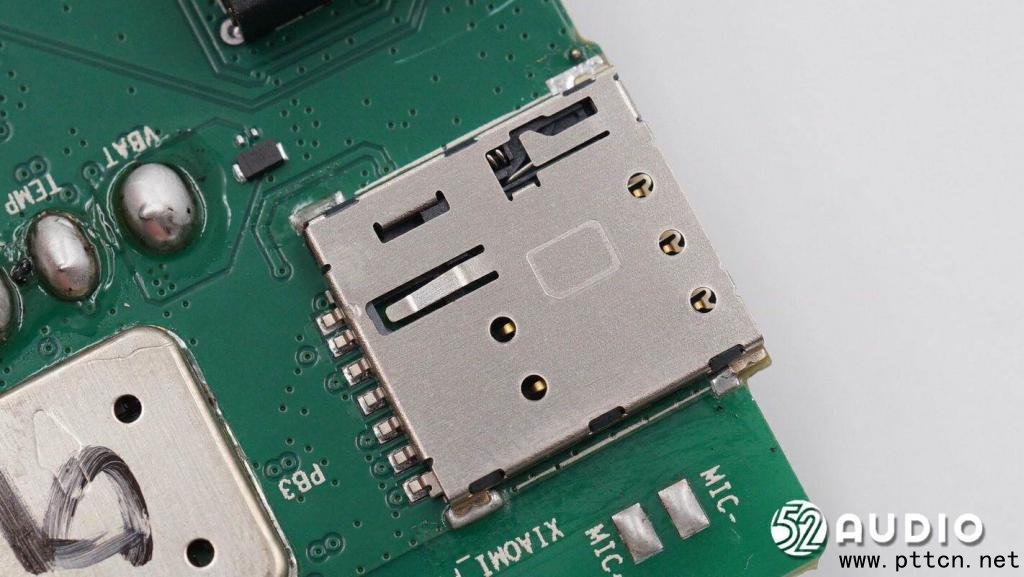

SIM卡槽母座特寫。

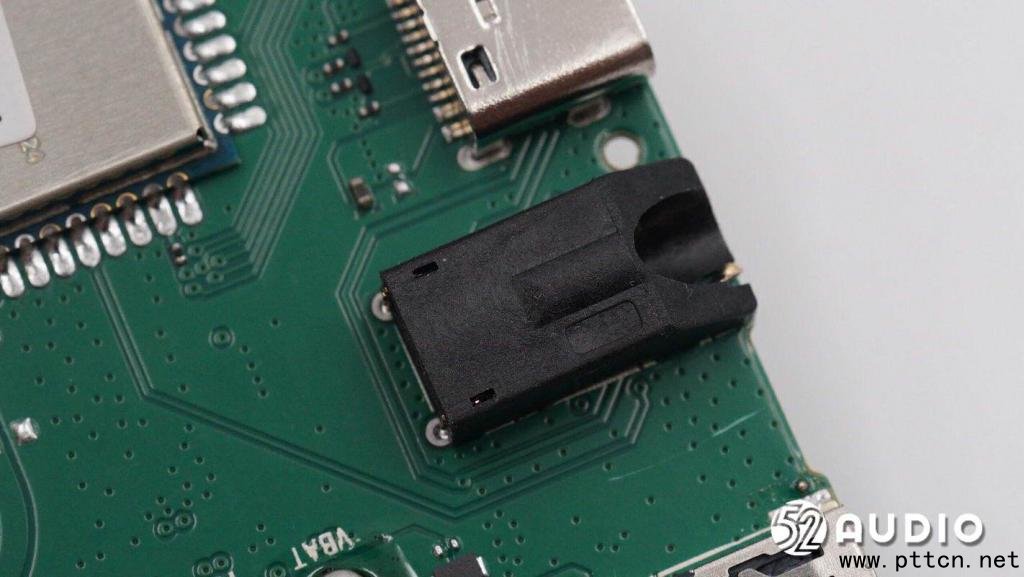

3.5mm音頻母座特寫。

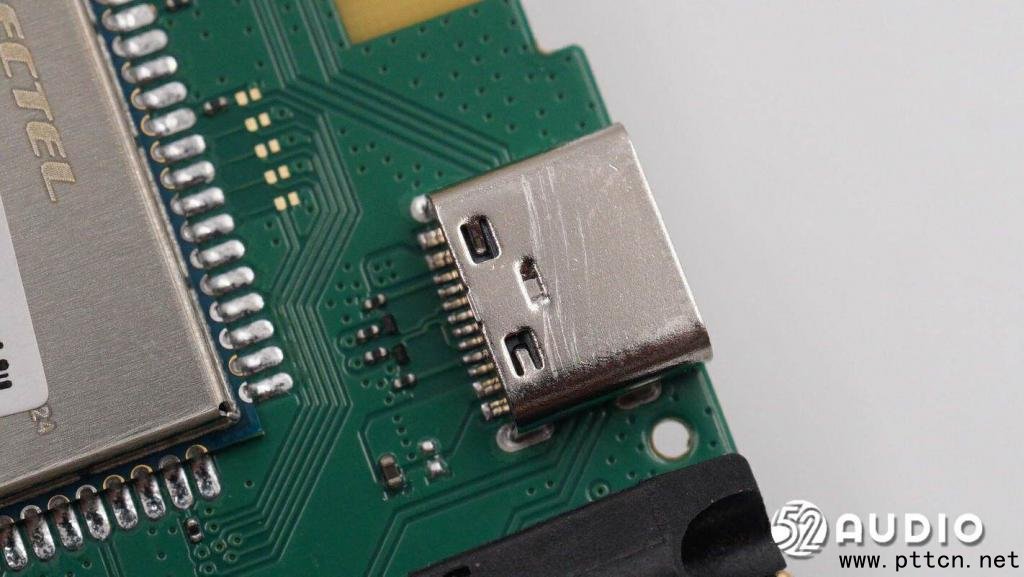

Type-C充電母座特寫。

連接天線的金屬彈片特寫。

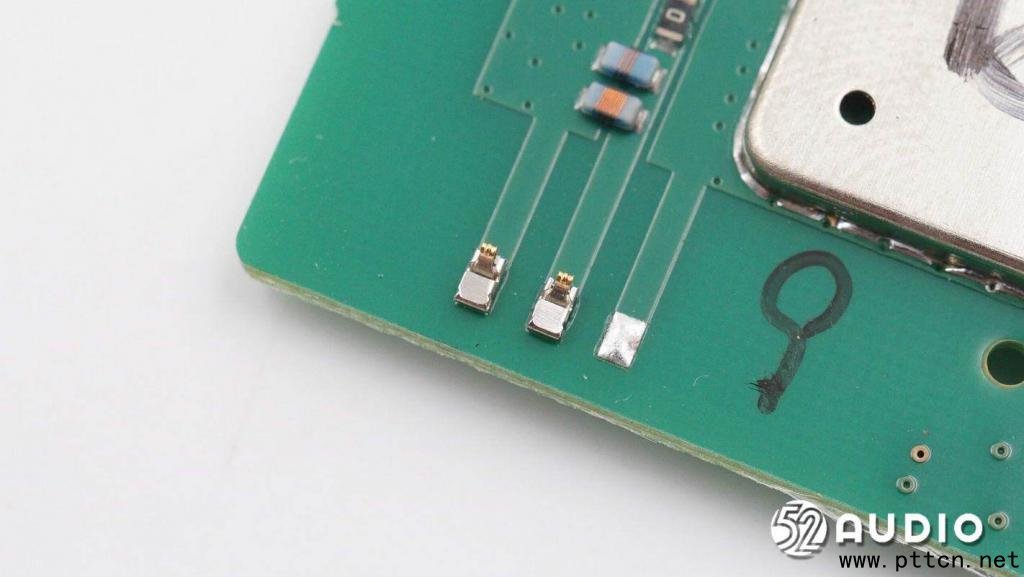

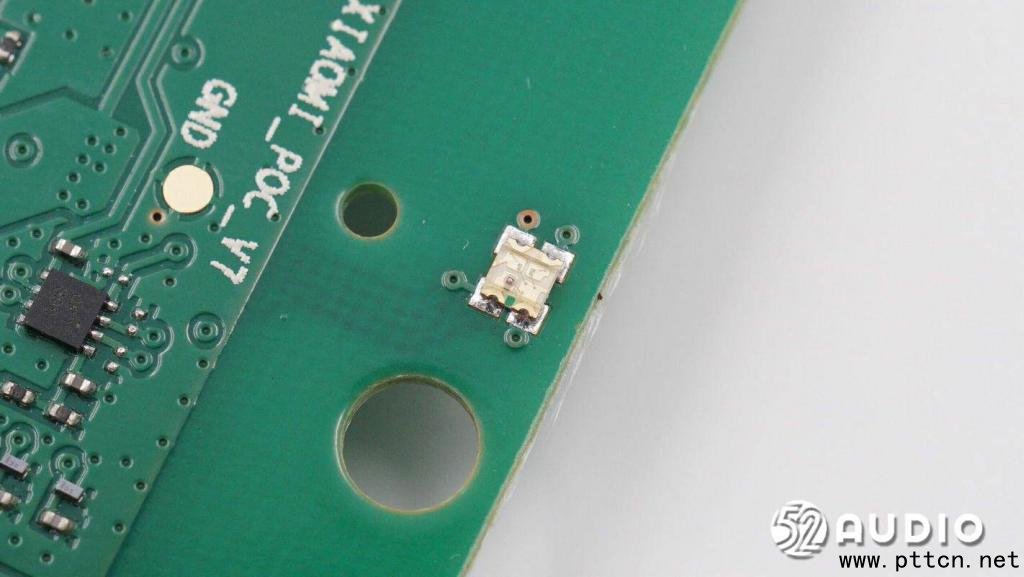

RGB LED指示燈特寫。

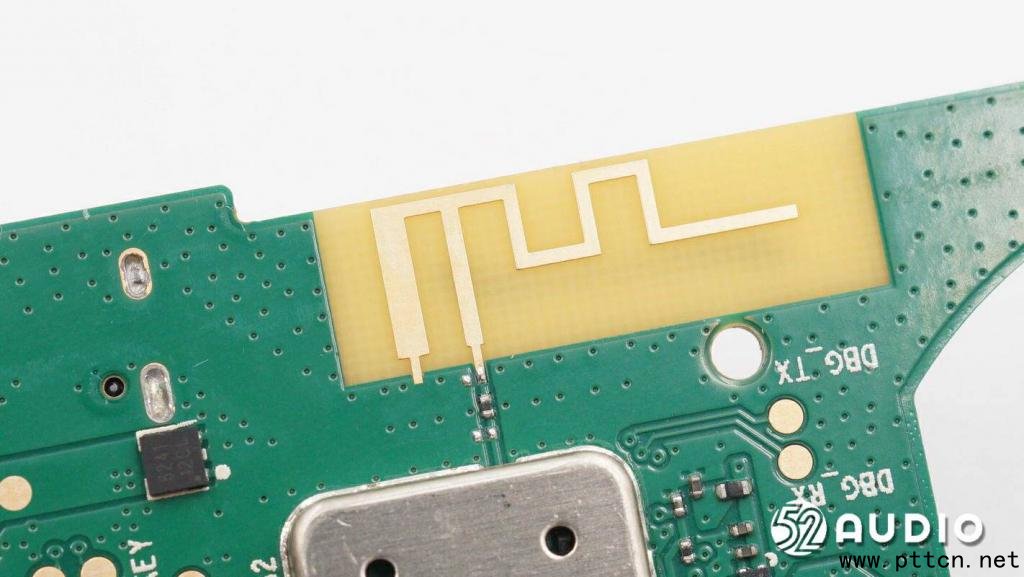

主板上印刷藍牙天線特寫。

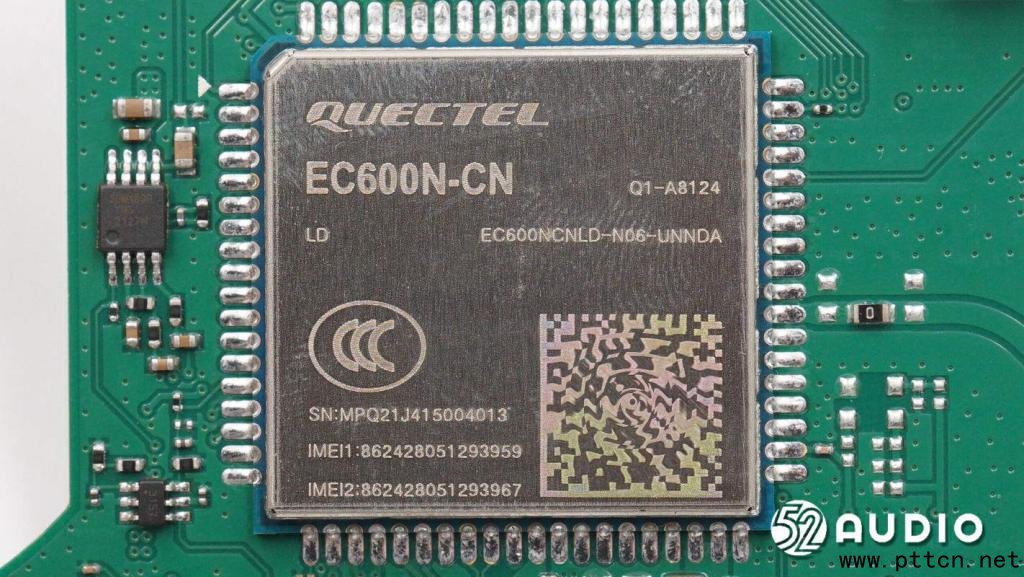

Quectel移遠EC600N-CN LTE-FDD/LTE-TDD無線通信模塊，是移遠通信專為M2M和IoT領域而設計的LTE Cat 1無線通信模塊，支持最大下行速率10 Mbps和最大上行速率5 Mbps，超小封裝，超高性價比。同時，EC600N-CN在封裝上兼容移遠通信的EC600S系列模塊。

EC600N-CN采用鐳雕工藝，鐳雕工藝具有外觀更好看、金屬質感強、散熱更好、信息不容易被抹除、更能適應自動化需求等優點。

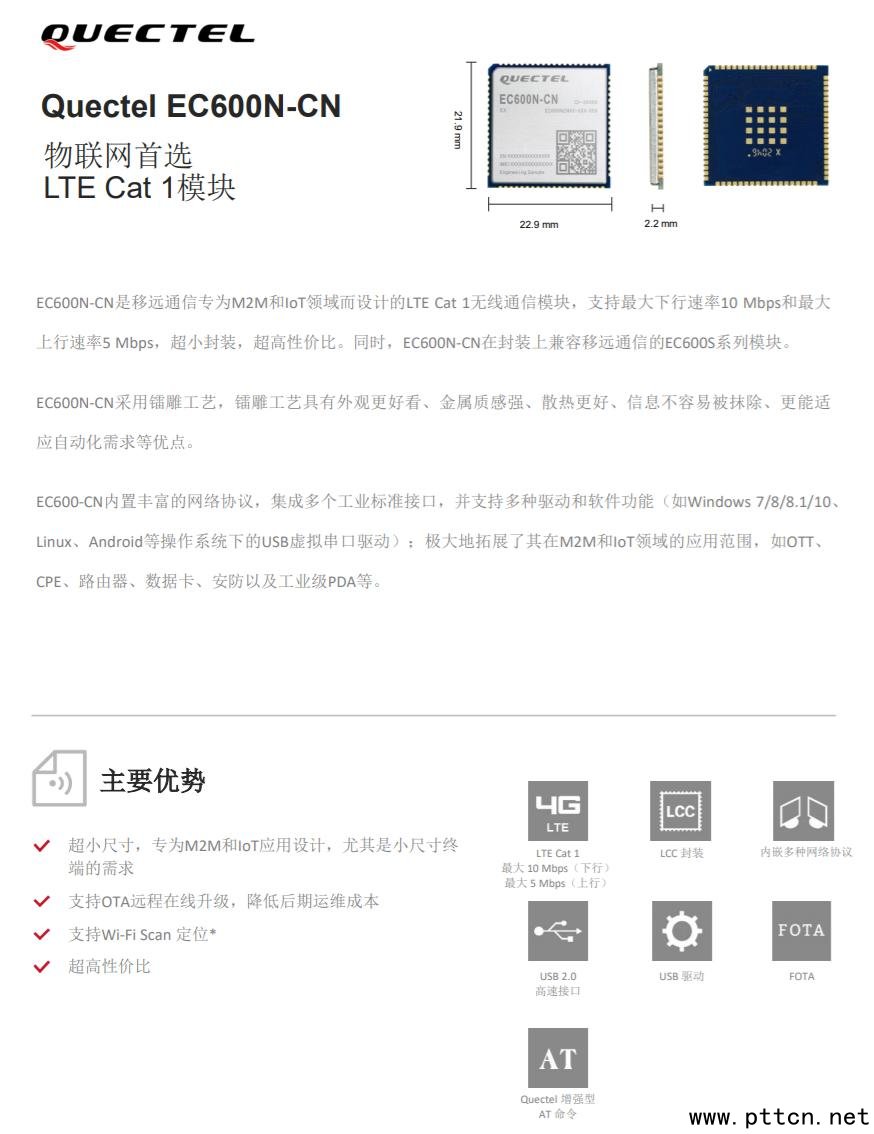

Quectel移遠EC600N-CN詳細資料圖。

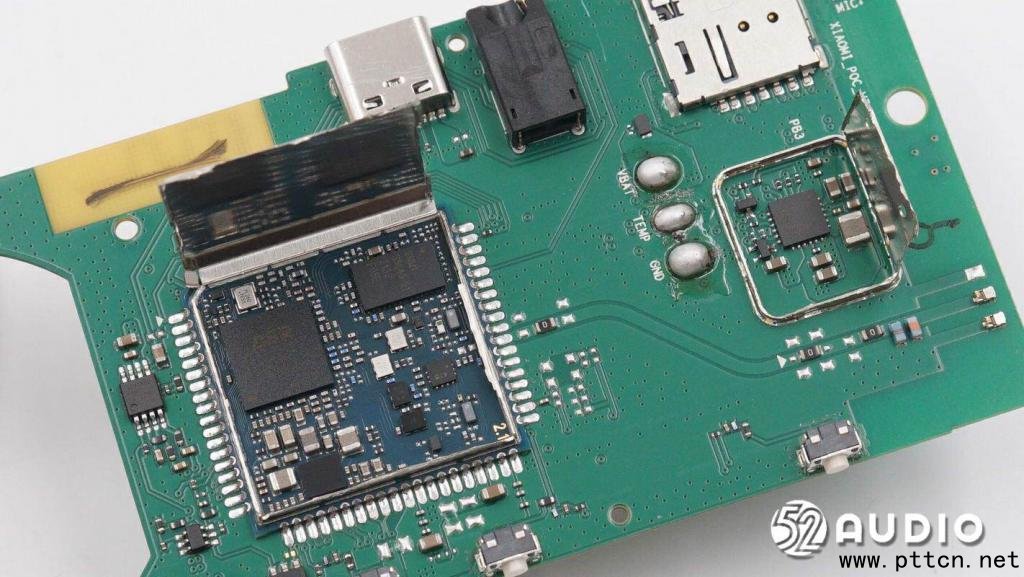

打開無線通訊模塊及充電模塊屏蔽罩，下方電路一覽。

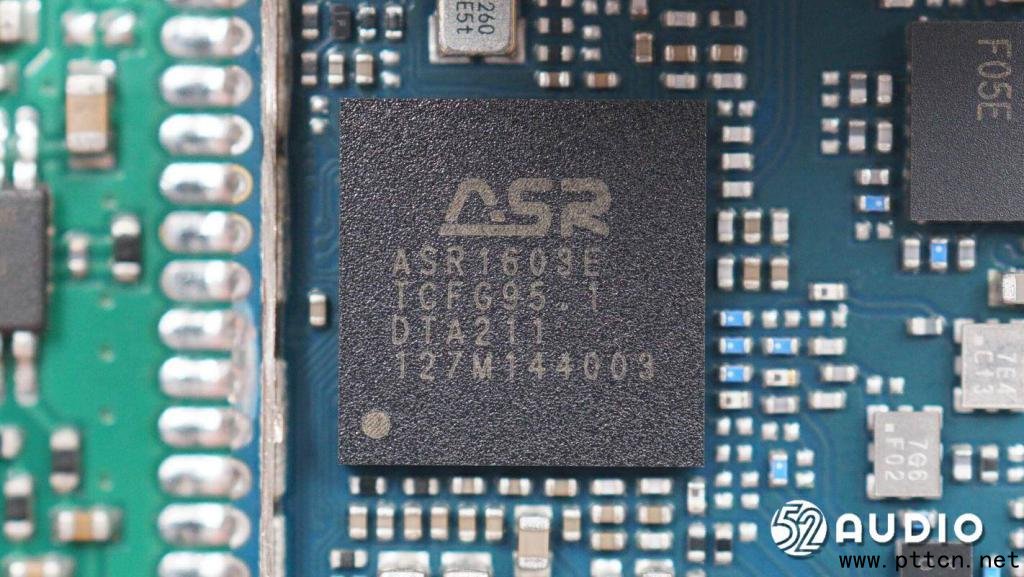

ASR翱捷ASR1603 4G多模物聯網芯片，是一款片上系統（SoC）設備，集成了應用程序處理子系統、通信子系統、音頻編解碼器和嵌入式pSRAM，可實現單芯片4G LTE功能電話解決方案和GSM解決方案。

通信子系統集成了LTE CAT1、GSM調制解調器基帶和RF收發器，可覆蓋450MHz~2.7GHz頻段，實現全球漫游。應用程序子系統在Cortex-R5處理器上運行，該處理器集成了多媒體組件，包括攝像頭系統、ISP、視頻播放/編碼、顯示控制器和音頻編解碼器。此外，還包括一套廣泛的接口和連接外圍設備，用于連接攝像頭、顯示器、傳感器、調頻收音機、藍牙等。

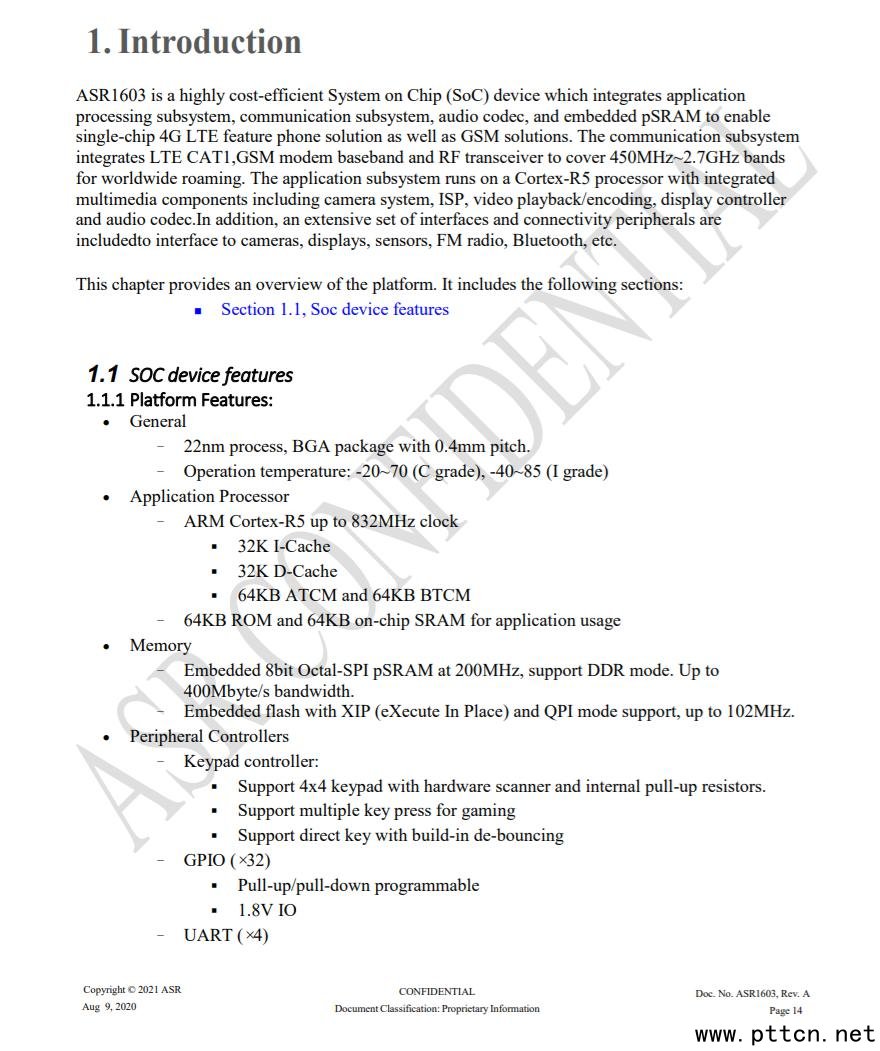

ASR翱捷ASR1603詳細資料圖。

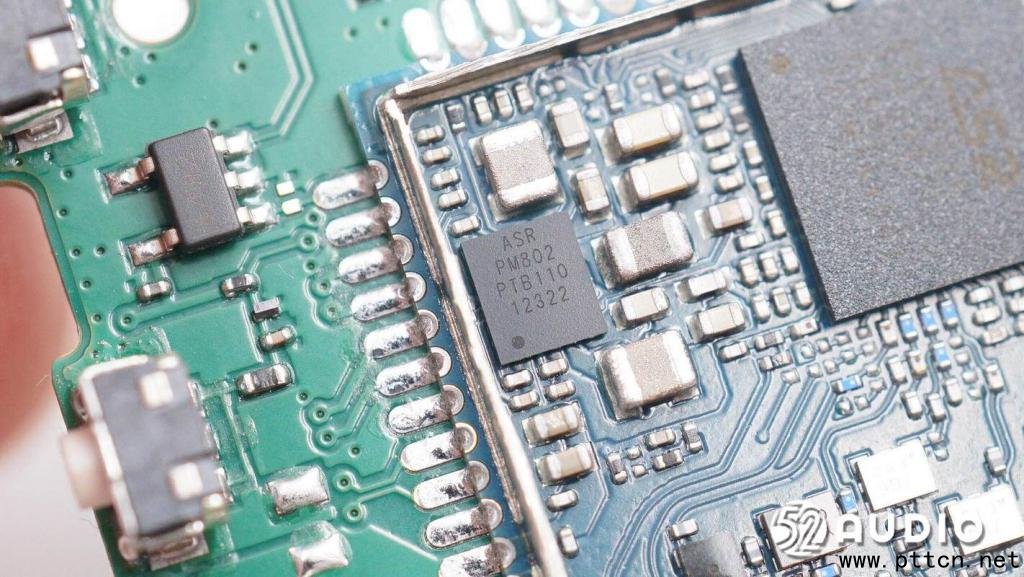

ASR翱捷PM802電源管理芯片。

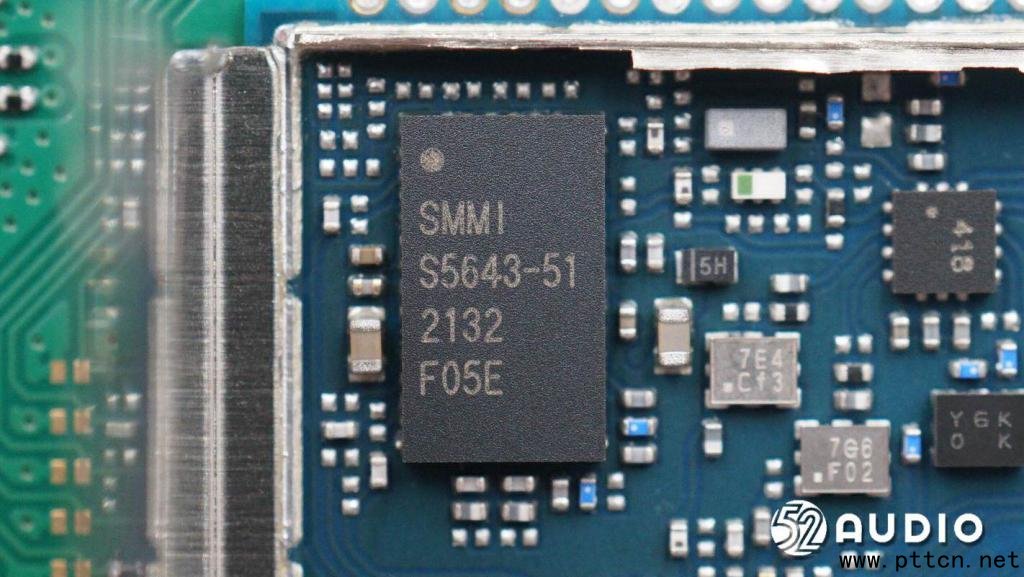

Smarter Micro慧智微S5643-51蜂窩射頻前端，是一款基于慧智微PA技術平臺AgiPAMTM的"Phase2"LTE高性能多頻多模PA模組芯片，芯片集成了LB、MB、HB三路高性能PA，支持LTE sub-3GHz所有主流頻段。

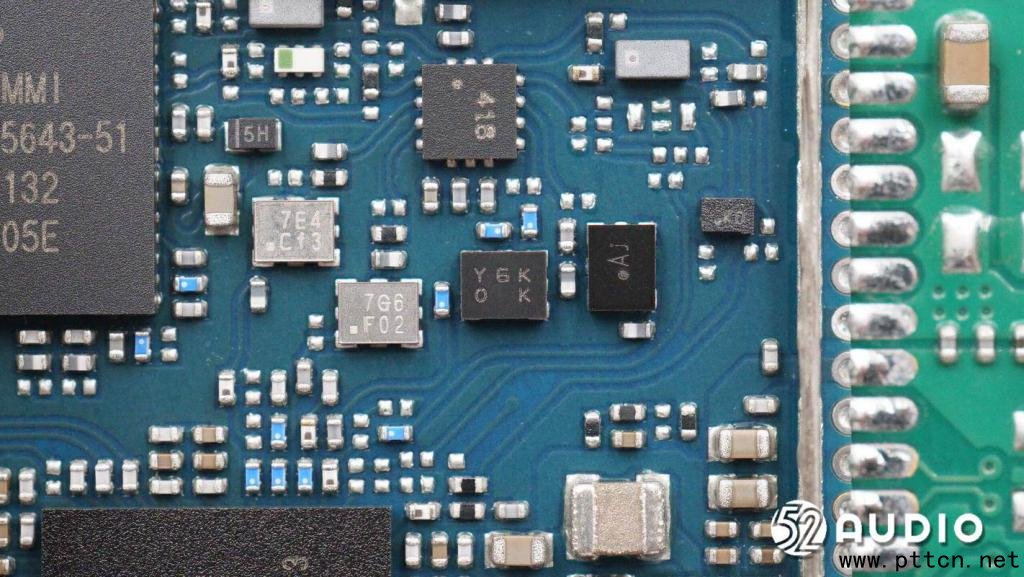

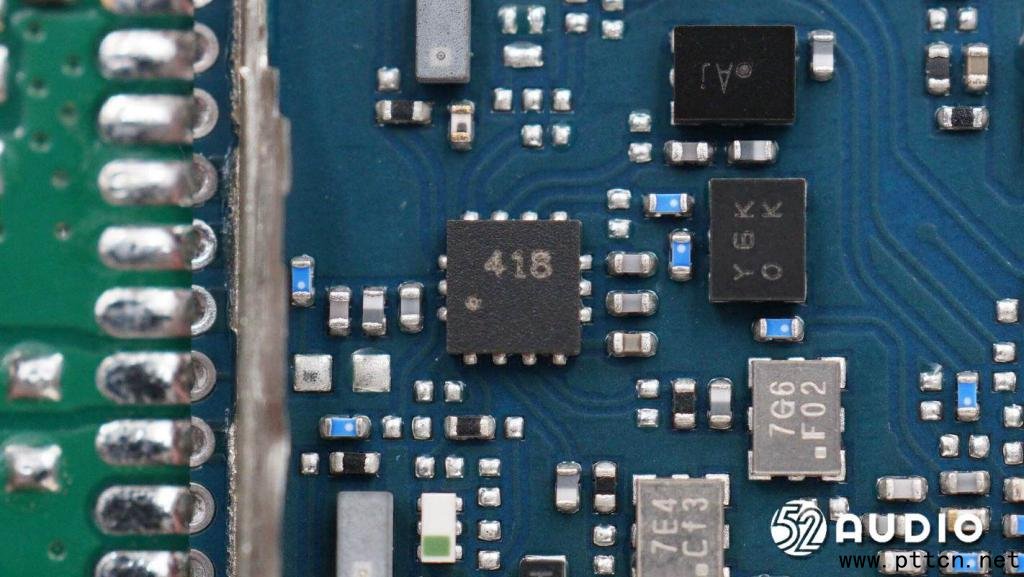

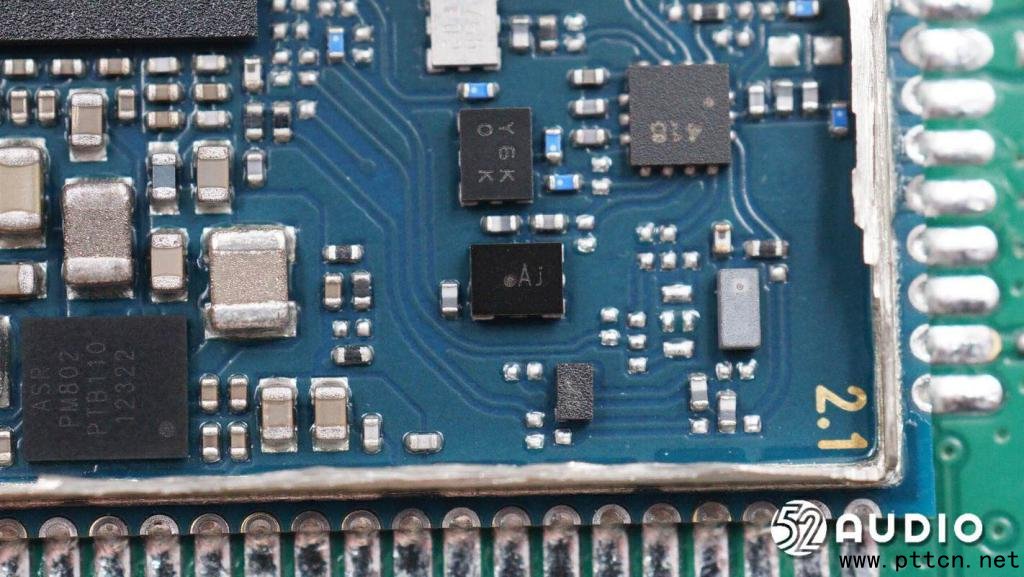

絲印Y6K的IC。

絲印418的IC。

絲印AJ的IC。

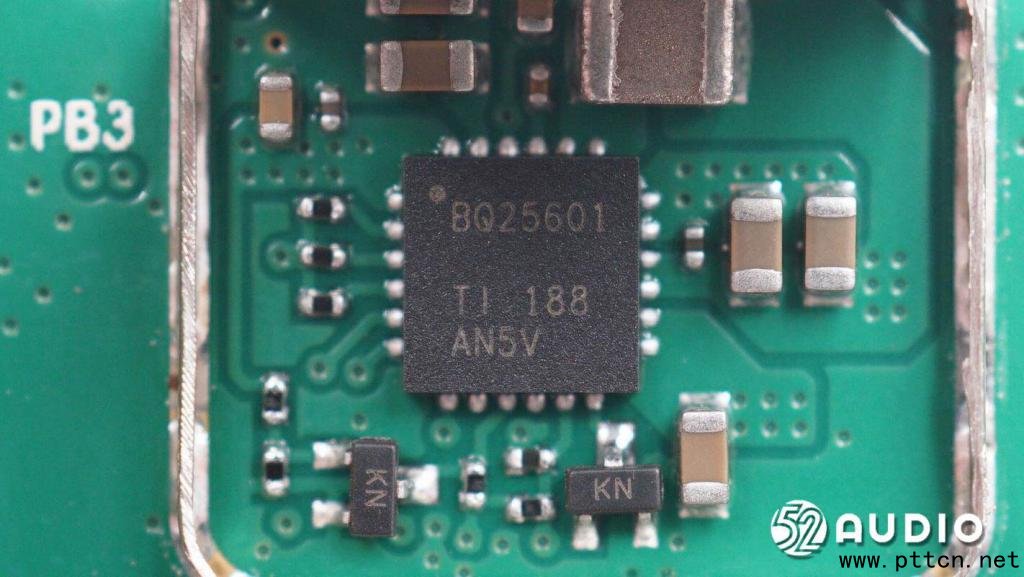

TI德州儀器BQ25601充電IC，是高度集成的3A開關模式電池充電管理和系統電源路徑管理器件，適用于單節鋰離子和鋰聚合物電池。低阻抗電源路徑對開關模式運行效率進行了優化、縮短了電池充電時間并延長了放電階段的電池使用壽命。BQ25601還具有充電和系統設置的IC串行接口，使其能夠非常靈活的應用。

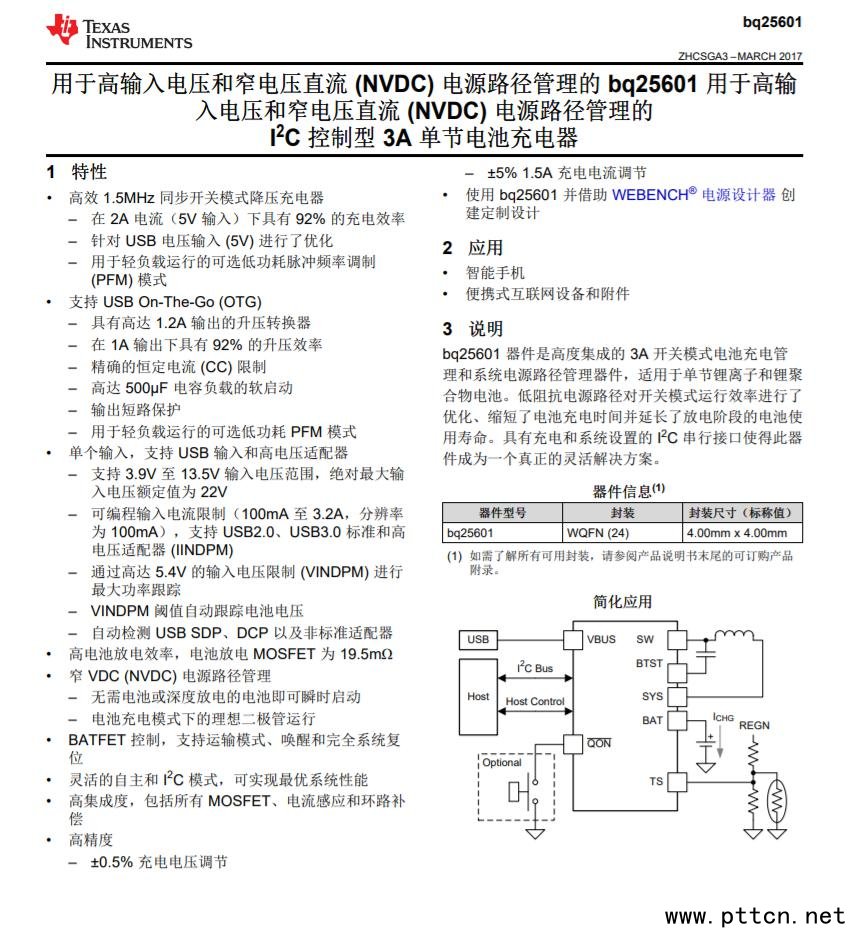

TI德州儀器BQ25601詳細資料圖。

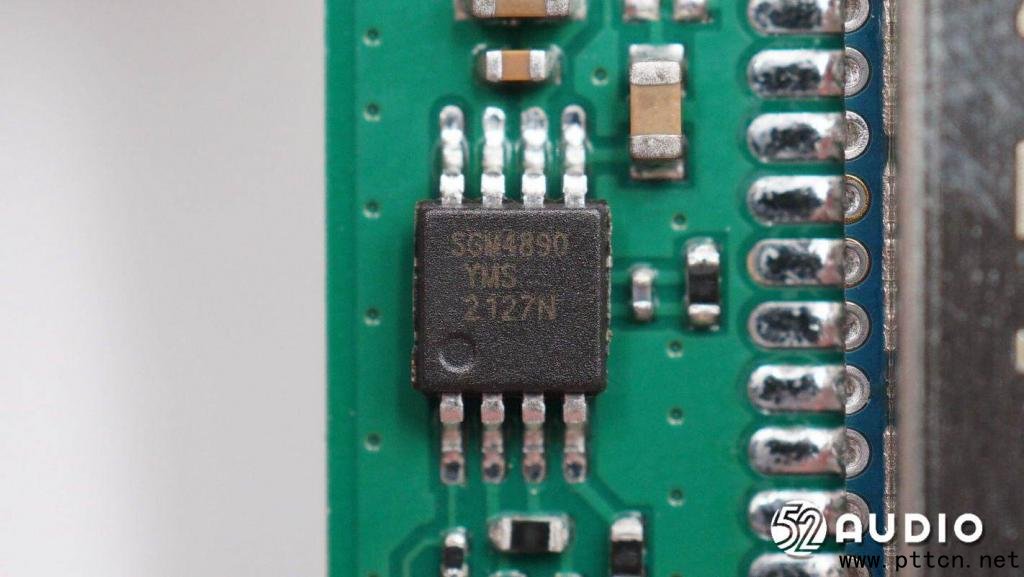

SGMICRO圣邦微SGM4890音頻功率放大器，在2.5V至5.5V電源電壓范圍內工作，可以在THD+N=1%時從5V電源向8Ω BTL負載提供1.1W功率。SGM4890具有低功耗關斷模式和熱關斷保護。

SGM4890適用于低功耗便攜系統，不需要輸出耦合電容器或自舉電容器；可提供外部控制的增益（使用電阻器）以及外部控制的開啟時間（使用旁路電容器）以實現最大的靈活性。

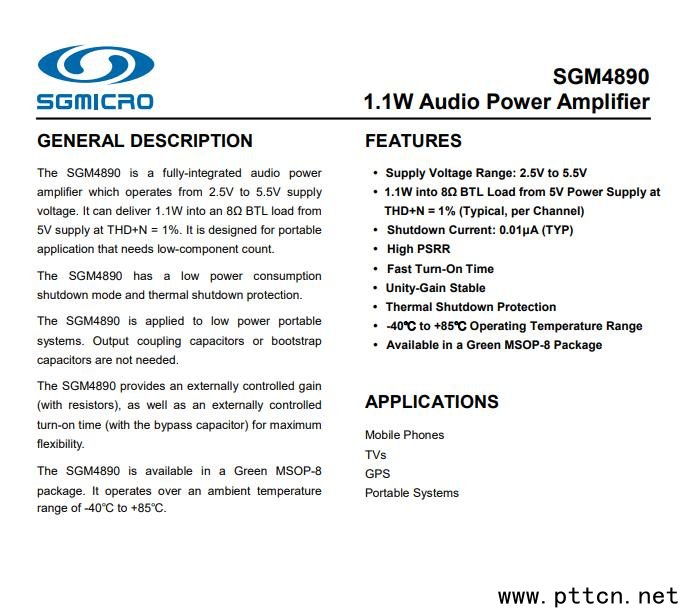

SGMICRO圣邦微SGM4890詳細資料圖。

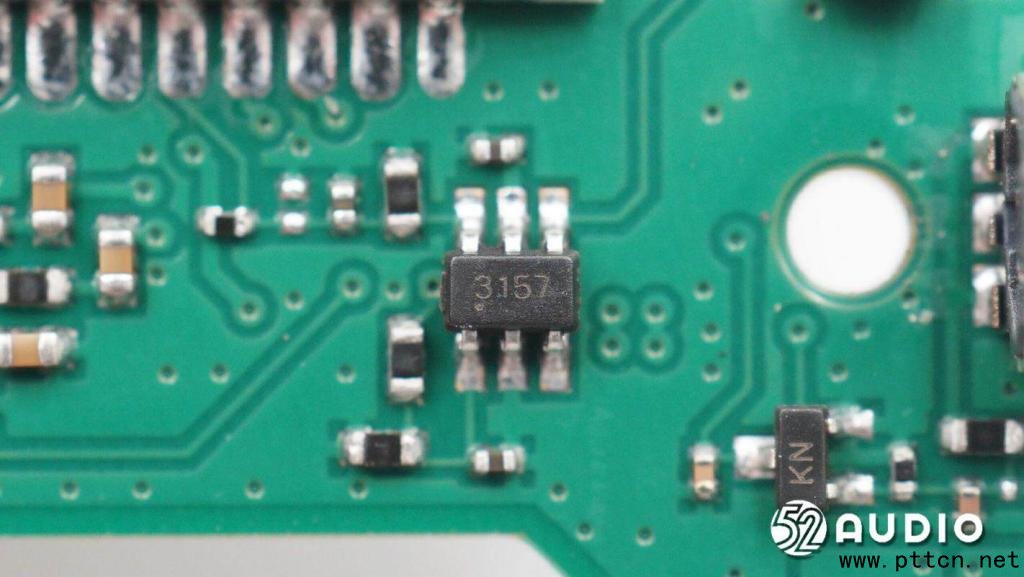

SGMICRO圣邦微SGM3157是一款雙向SPDT（單刀/雙擲）CMOS模擬開關，設計用于在單個+1.8V至+5.5V電壓范圍內工作供應。SGM3157具有低導通電阻、低電壓和高帶寬的特點。高性能使其非常適合多種應用，如便攜式設備、音頻和視頻信號路由等。低功耗也是使其成為良好選擇的重要原因之一。

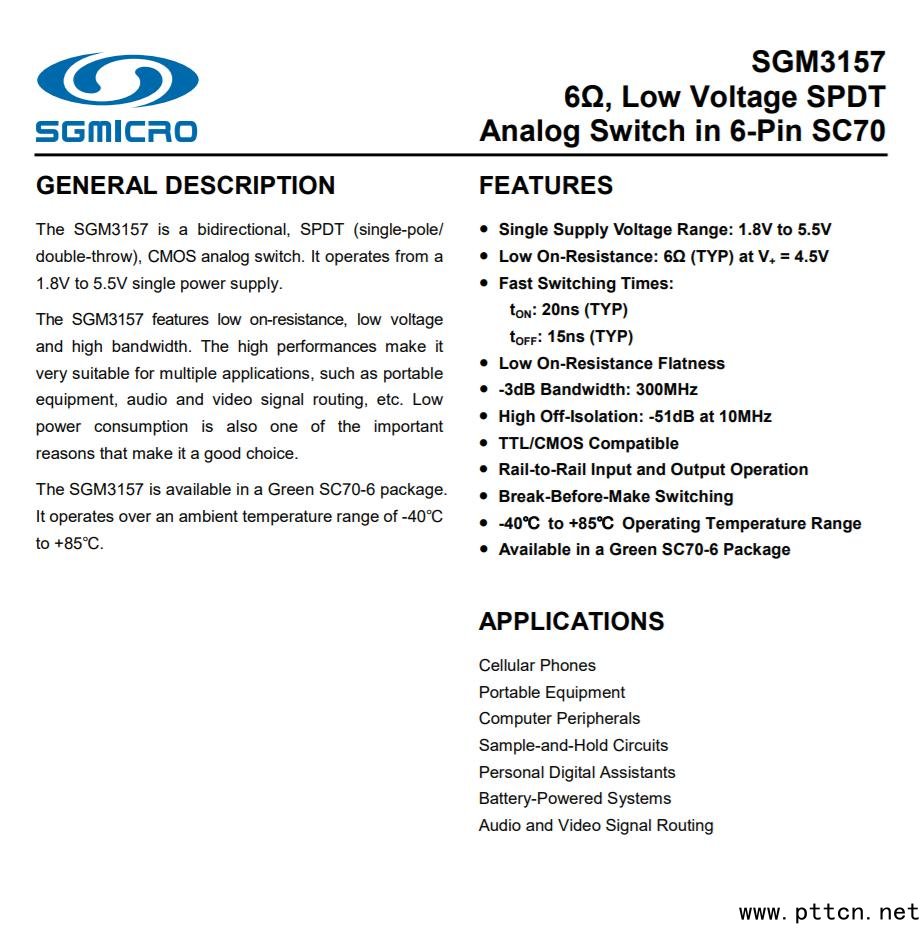

SGMICRO圣邦微SGM3157詳細資料圖。

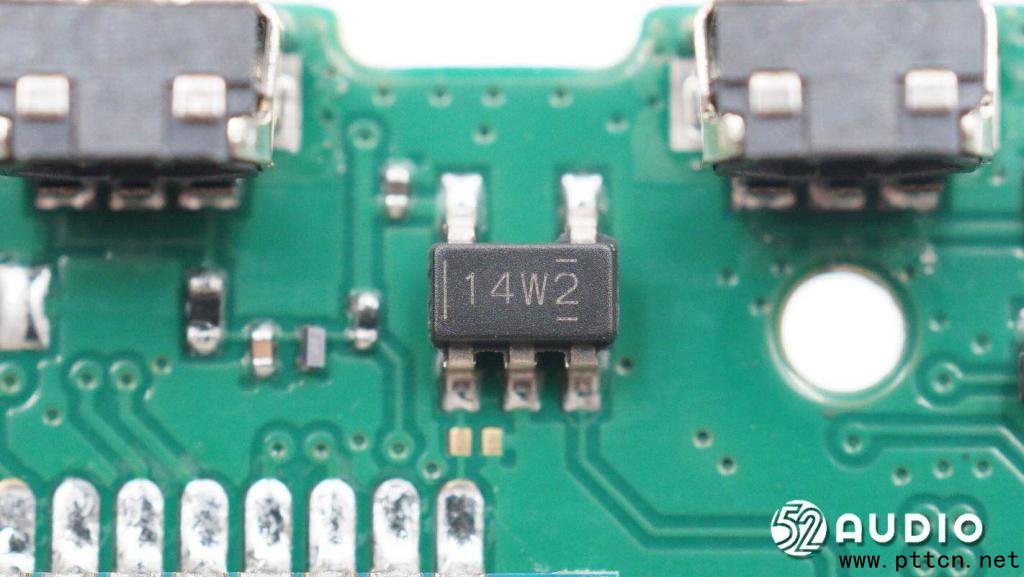

TI德州儀器 TLV6001通用單運放，支持軌對軌輸入輸出，用于信號放大。

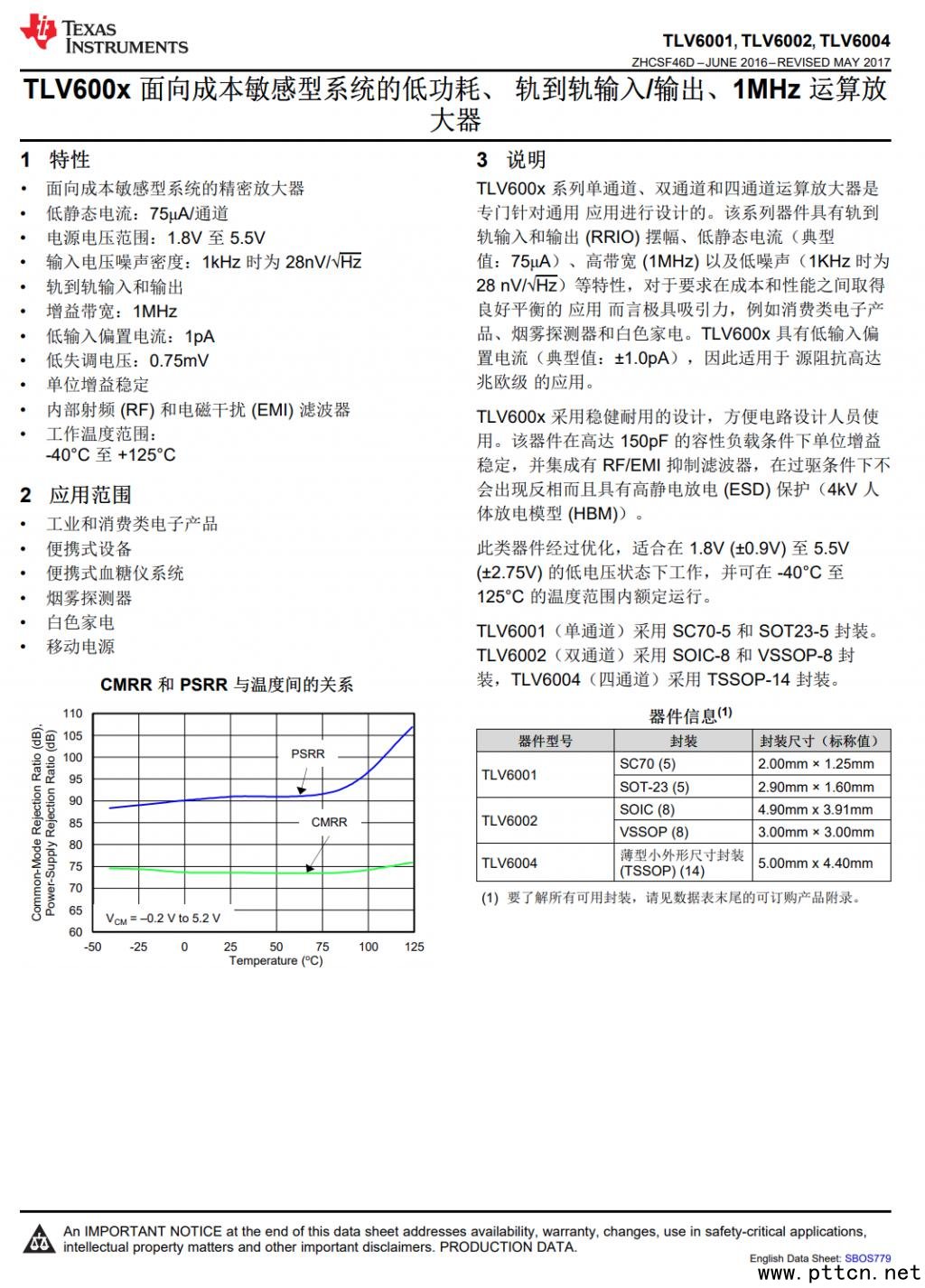

TI 德州儀器 TLV6001 資料信息。

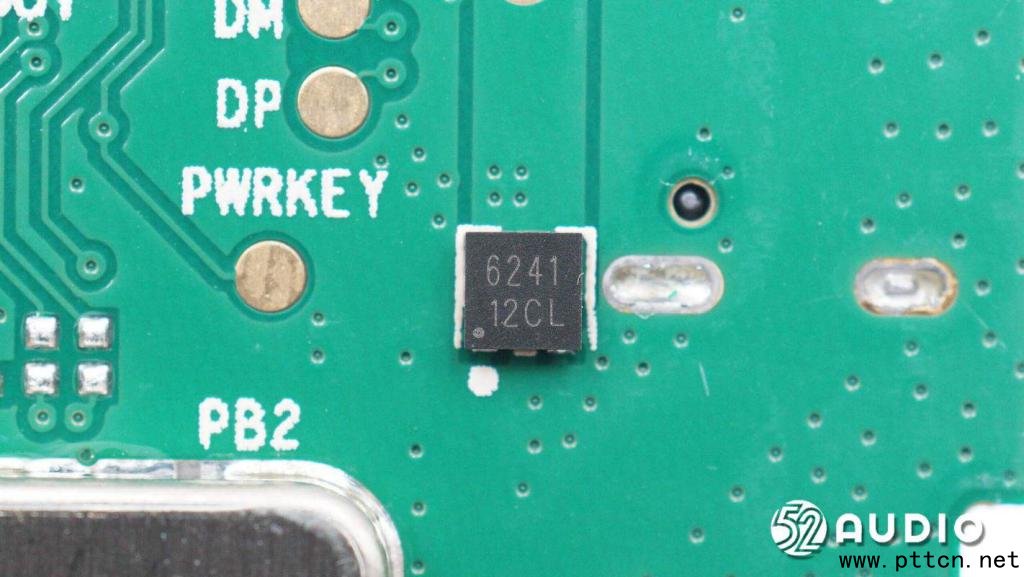

WillSemi韋爾半導體ESD56241D TVS保護管，是一種設計用于保護電源接口的瞬態電壓抑制器，具有較高浪涌能力，適用于更換便攜式電子設備中的多個分立元件。采用DFN2x2-3L封裝，標準產品為無鉛和無鹵素。

據我愛音頻網了解到，目前已有小米、OPPO、vivoIQOO、PICO、飛利浦、雷蛇、魅族、公牛、黑鯊等品牌旗下的產品采用了WillSemi韋爾半導體電源管理方案。

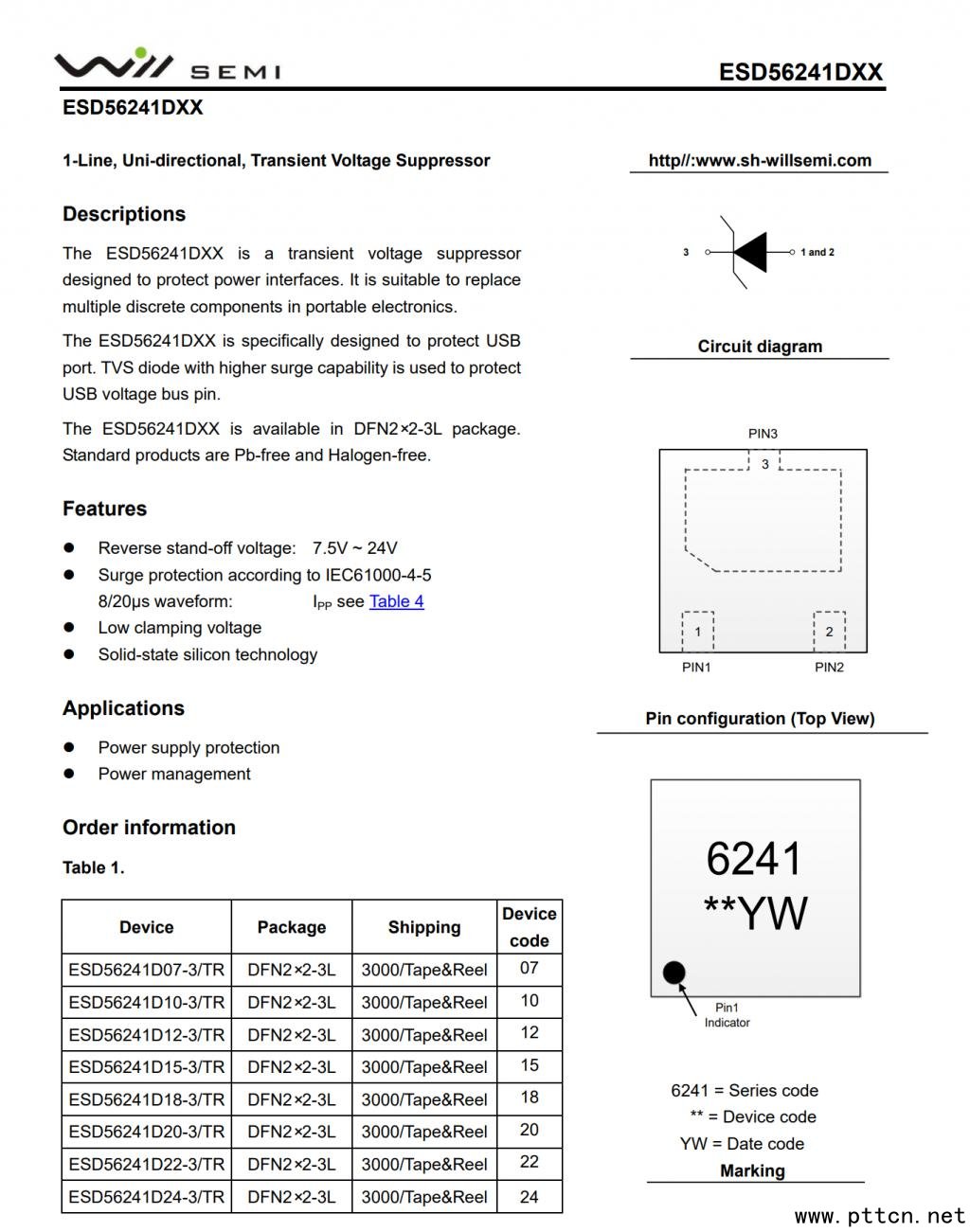

WillSemi韋爾半導體ESD56241DXX詳細資料圖。

絲印cE CAA的IC。

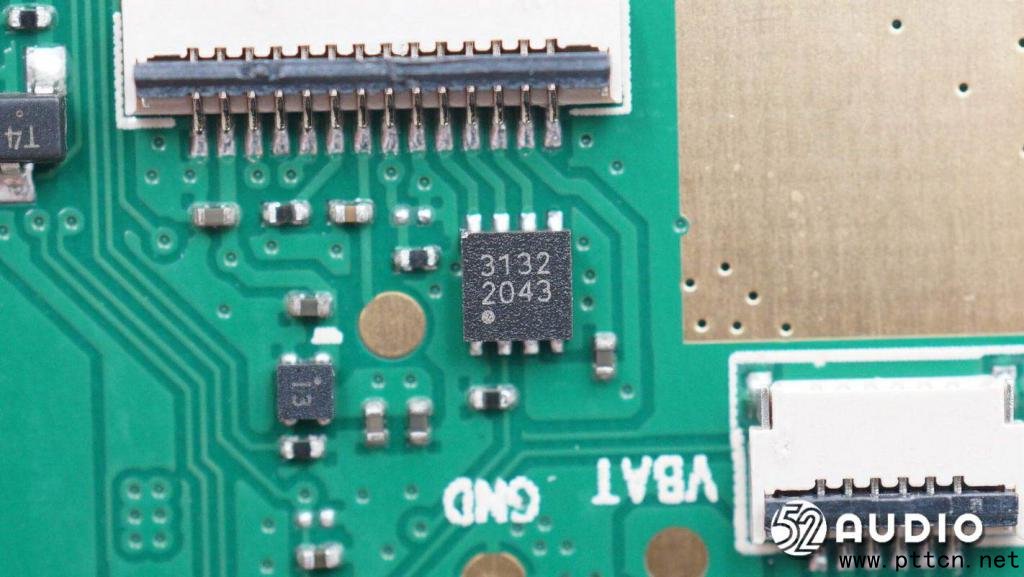

SGMICRO圣邦微SGM3132四通道單線LED調光芯片，用于屏幕背光調節，具備16級亮度調節和超低壓降。

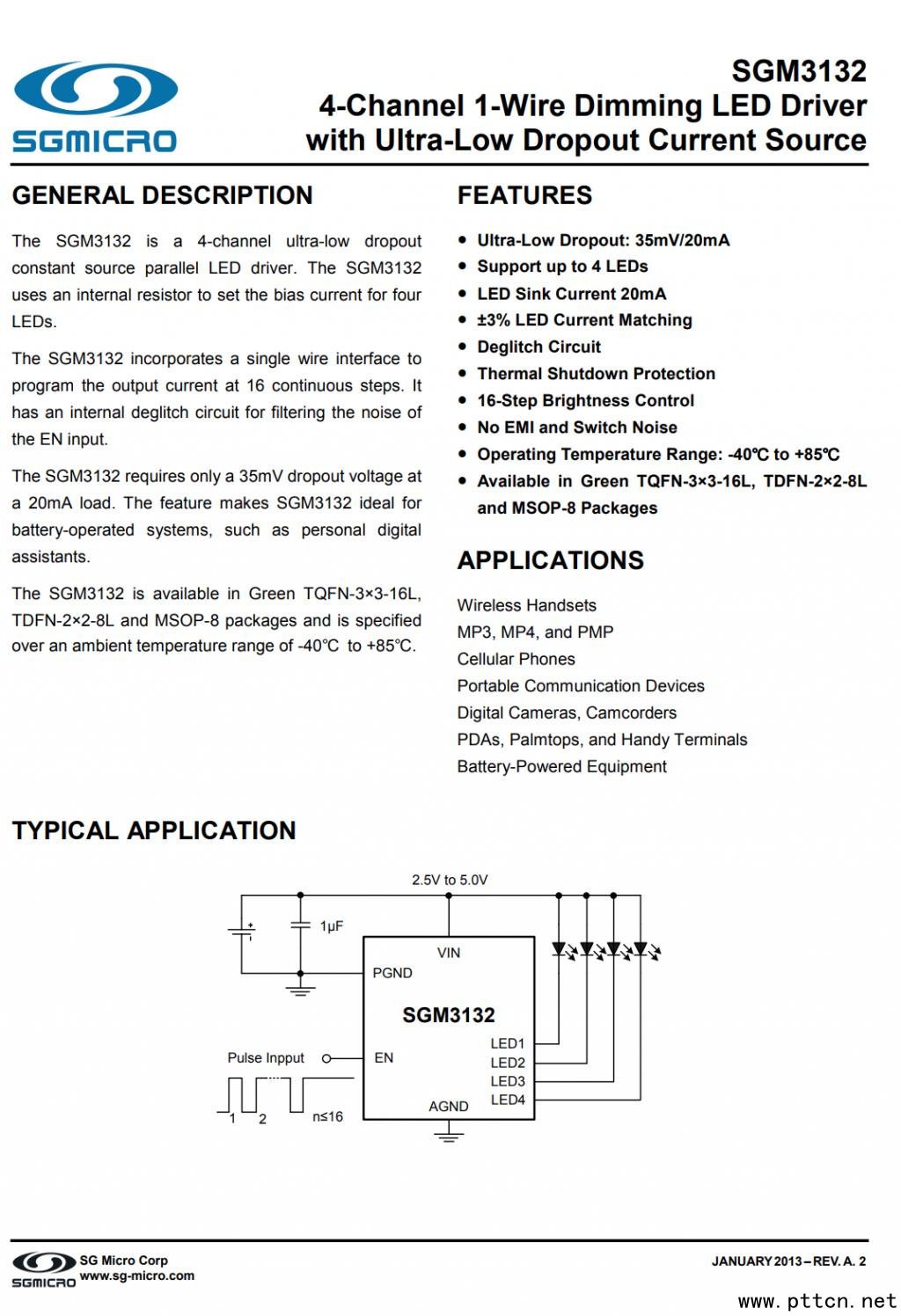

SGMICRO圣邦微SGM3132詳細資料圖。

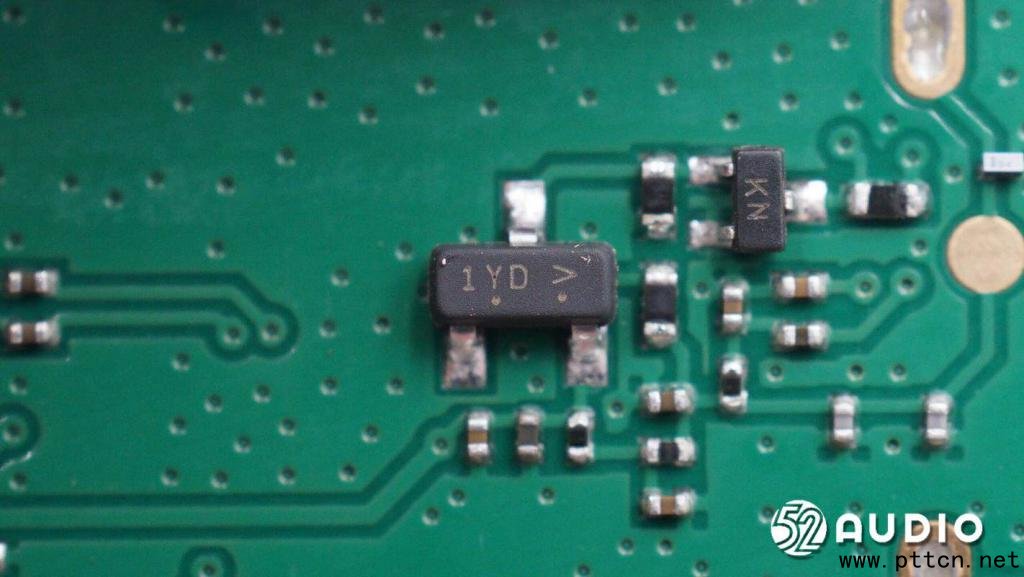

絲印1YD的IC。

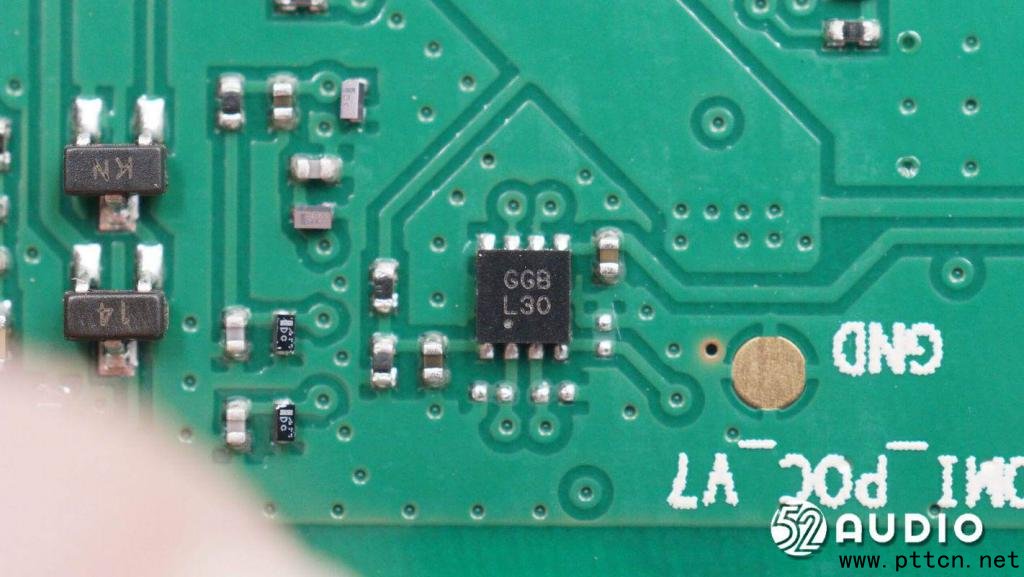

絲印GGB L30的IC。

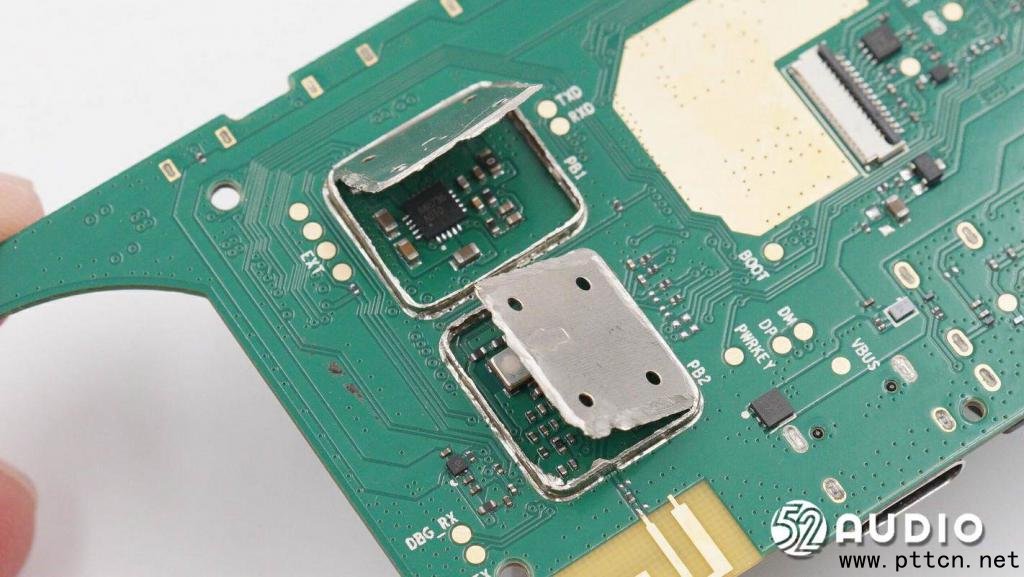

打開主板上的兩個屏蔽罩。

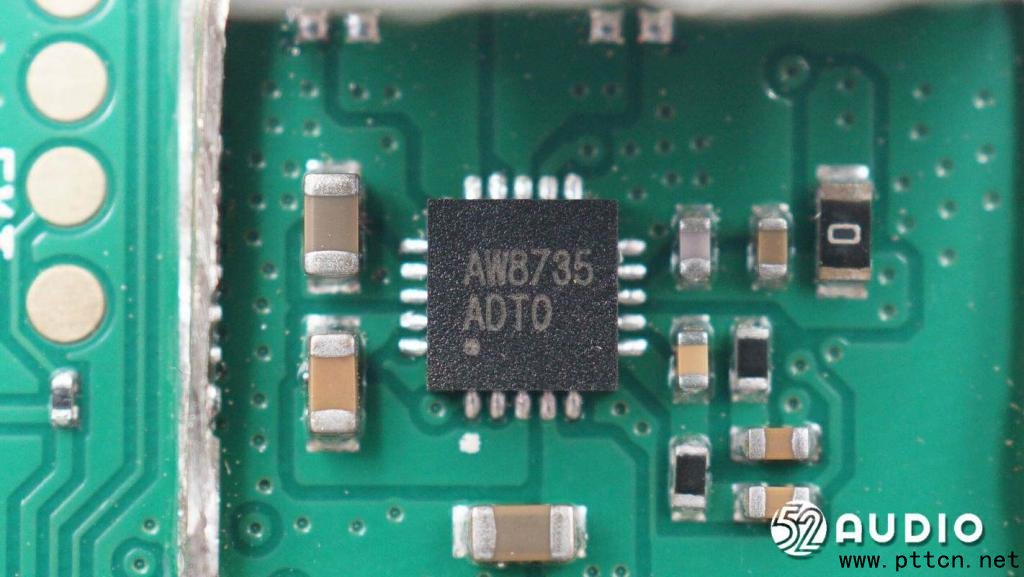

上海艾為電子AW8735 K類音頻功率放大器，可選擇AB/D輸出模式，功率級電壓可以選擇由電荷泵供電或由電池直接供電。AW8735具有獨特的調頻模式和網絡音頻模式，專為手機音頻應用和開發而設計。

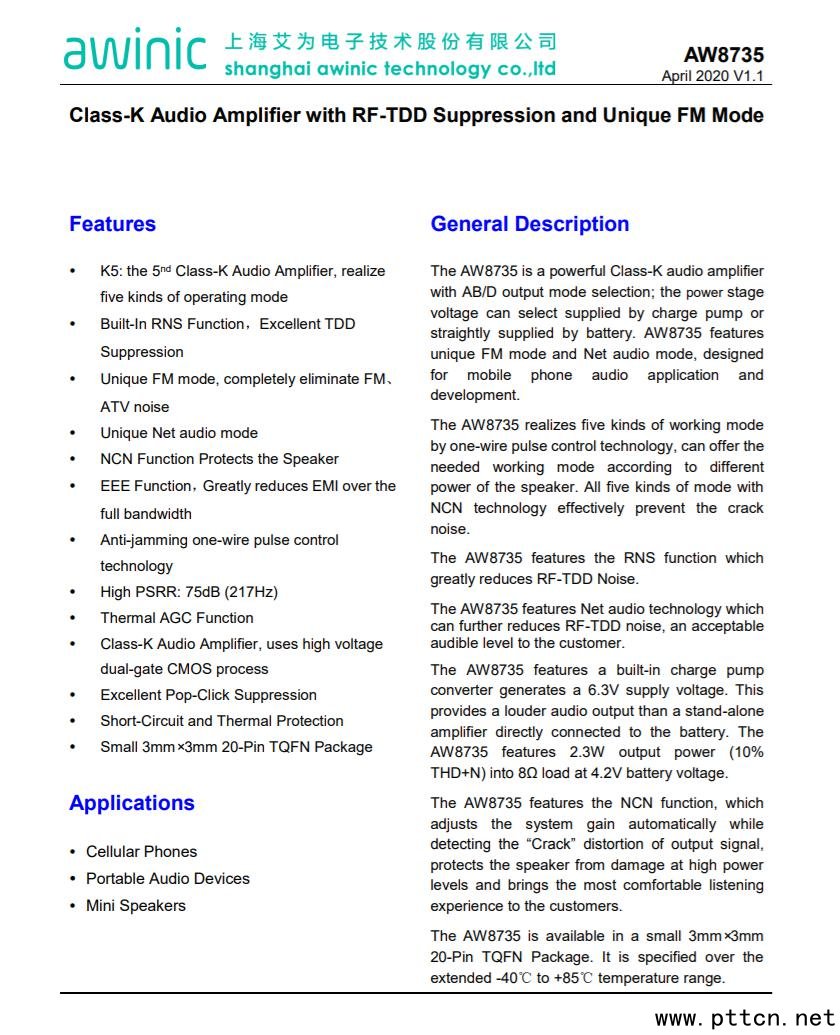

上海艾為電子AW8735詳細資料圖。

ASR翱捷ASR5801藍牙芯片，用于與藍牙耳機連接。

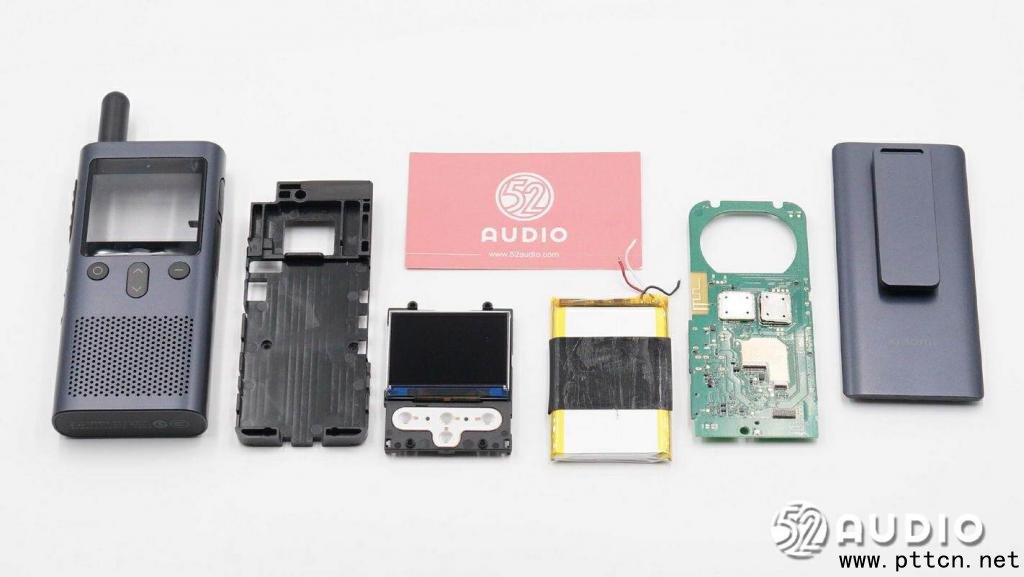

小米對講機3 4G全國版拆解全家福。

三、我愛音頻網總結

小米對講機3 4G全國版在外觀方面，相較于傳統對講機，擁有更加輕巧便攜的設計，更高的顏值，以及更舒適的握持體驗。內部結構配置方面，搭載駐極體麥克風拾音，采用40mm 2W輸出功率揚聲器；內置鋰離子電池容量3000mAh，來自豪鵬科技旗下子公司惠州市豪鵬科技有限公司。

主板上，搭載了Quectel移遠EC600N-CN LTE-FDD/LTE-TDD無線通信模塊，包括Smarter Micro慧智微S5643-51蜂窩射頻前端、ASR翱捷ASR1603 4G多模物聯網芯片、ASR翱捷PM802電源管理芯片等；外部搭載了一顆ASR翱捷ASR5801 BT芯片，實現擴展藍牙功能。

還采用了SGMICRO圣邦微SGM4890音頻功率放大器、SGM3157雙向SPDT（單刀/雙擲）CMOS模擬開關、SGM3132四通道單線LED調光芯片，上海艾為電子AW8735 K類音頻功率放大器，TI德州儀器 TLV6001通用單運放，德州儀器BQ25601 3A開關模式電池充電管理和系統電源路徑管理芯片，以及WillSemi韋爾半導體ESD56241D TVS保護管等。
