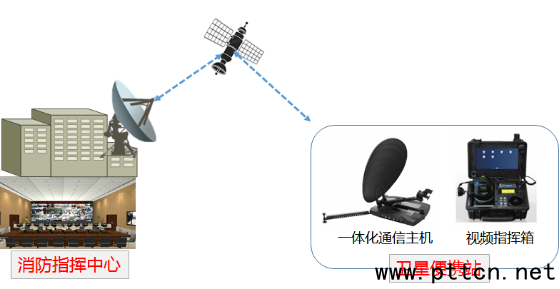

主頁（http://m.by236.com）：消防便攜式衛星通信系統設計方案 1 項目概述面對新的機構改革形勢，消防部隊的責任更大，業務更多，任務更重。為增加消防員在處置緊急情況時的單兵通信能力，擬在現有通信系統中增配具有良好輕便性的便攜式衛星通信終端，可在無通信網絡的救災現場提供遠程視頻接入手段。 2 整體拓撲結構衛星便攜站調使用部消防局統一租賃的衛星資源，接入部消防局衛星通信系統，將救援現場的話音、視頻和數據等業務回傳至部局衛星地面接收站，再通過運營商提供的專線網絡接入到各級消防指揮網中，整體拓撲結構如下圖所示。
3 便攜站設計方案衛星便攜站依據《消防移動衛星站入網要求》的技術標準設計，由便攜一體化通信主機和視頻指揮箱組成，接入部消防局新網管系統，實現與部消防局雙向高清視頻會議。 便攜一體化通信主機和視頻指揮箱高度集成，重量不大于15kg，均采用獨立電池供電，防護等級不低于IP67。 3.1 一體化便攜式主機 一體化通信主機主要由衛星天線、衛星功放、低噪聲放大器、衛星調制解調器、供電電池等組成，基于設備板卡集成為一體的衛星通信主機，電池可獨立供電四小時，系統組成如下圖所示。
（一）便攜天線 該天線具有優越的射頻性能，確保了天線G/T值指標。采用碳纖維偏饋天線，反射面重量輕、剛度強、拆裝簡單方便。該設備已通過國軍標滴雨、淋雨標準實驗，防水、防塵能力強，可在各種野外惡劣工作環境中使用。 設備主要技術參數如下： 工作頻率：發送：14.0 ~ 14.5GHz；接收：12.25 ~ 12.75GHz 天線增益：發送≥38+20lg(f/14.25) dBi；接收≥37+20lg(f/14.25) dBi； 交叉極化隔離度：≥30dB 極化方式：線極化，自動調整 收發隔離：≥85dB 等效口徑：≥0.75米（符合衛星運營商的入網要求，特別偏遠地區可適當增大天線口徑） 轉動范圍：方位轉動范圍：不限；俯仰角轉動范圍：0-90°；極化轉動范圍：±90°內可調 材質：碳纖維 工作溫度：-40℃～+55℃ 相對濕度：5%～100% 工作海拔高度：5000米以下
（二）Ku波段功放 Ku波段上變頻器擁有業內無與倫比的超高效率和卓越性能，適用于衛星通信空間站和地面站系統。設備采用行業內最為先進的半導體芯片技術和空間合成技術，擁有更高效的功耗特性和更輕便的物理結構。設備中的每個單元模塊均經過多重嚴格測試，保證了全頻帶內、全溫度范圍內的輸出性能和可靠性。提供6W/8W兩種功率的 Ku波段功放，用戶可根據實際需求通過鏈路計算確定所需功放功率。 設備技術參數如下： 輸出接口：波導，WR-75 轉換增益：65dB 相位噪聲（SSB）：符合IESS-308 輸入接口：N Type，female(50歐) RF頻率：14.0到14.5GHz 輸入阻抗：50Ω P1dB輸出功率：不低于37.8dBm 輸出VSWR：2.0:1 雜散發射 EIRP值：不低于IESS相關標準 10MHz參考源：外置 （三）低噪聲放大器 低噪聲放大器具有小功耗、鎖相環本振、高增益以及由耐惡劣環境的材料制造的特點，成為高品質衛星高頻頭的衡量指標。該設備可以在-40℃至+75攝氏度，相對濕度在0-100%，降雨等級在60mm/Hour環境下工作。所有的產品在出廠時都經過美國軍事質量控制標準的完全測試，平均故障間隔時間大于300000小時。 主要技術參數如下： 輸入頻率：12.25～12.75GHz 輸出頻率：950～1450MHz 功率增益：60 dB 噪聲系數：0.8dB 振幅/頻率特性：±5 dB（全頻段） 輸出端電壓駐波比：＜2.3：1 本振頻率：11.3GHz 本振頻率穩定度：±5KHz 本振相位噪聲：-80dBc/Hz（1kHz）； -85dBc/Hz（10kHz） 供電：12-24V DC 10MHz參考源：外置 （四）衛星調制解調器 該設備具有獨立網管信道，可接入部消防局新衛星管理平臺，能提供與部消防局雙向720P及以上的音視頻會議的網絡通道；產品已廣泛在應急行業使用，性能可靠，故障率低，售后服務快捷，是同類衛星調制解調器里性能最優的產品。 主要技術參數如下： 數據鏈路:SCPC和TDMA混合組網模式，可以自由切換 中頻范圍：950MHz~2150MHz，支持TCP加速功能 調制解調方式：前反向支持BPSK、QPSK、8PSK、16APSK 業務信道：Eb/N0≤3.5dB（誤碼率優于1×10-6，LDPC，QPSK，3/4） 組網模式：支持網狀網、星狀網和混合組網 業務信道擴頻模式：擴頻比支持1、2、4、8，安全可靠，抗干擾能力強 其他：支持TCP加速功能 （五）電源模塊 該衛星便攜通信主機可為功放和主機一體化供電；提供直流和交流兩種供電模式，并內置大容量電池，經過嚴格的高低溫試驗，方便用戶在不同場景下的使用。電源模塊具有以下特點： 1) 電池連續工作時間不低于4小時(充滿電時) ； 2) 充電時間最長不超過2小時 3) 支持電池、市電、油機供電。 4) 交流供電：220V AC； 5) 直流供電：DC24V 5A； 6) 額外配備1塊備用電池以及電源適配器等配件。 1.1 視頻指揮箱 該輕型衛星便攜站視頻指揮箱支持衛星、WIFI、有線網絡等多種通信方式，產品為便攜式一體化設計，內部集成指揮視頻終端、高清顯示屏、麥克風，采用大容量電池供電，具有視頻回傳、指揮調度、視頻會商等功能，并針對衛星鏈路的特點專門進行了網絡優化，滿足低帶寬下高畫質的應用需求，支持720P高清視頻輸入輸出；支持48KHz高保真音頻效果，全面支持H.239、H.239+全高清視頻雙流、多流功能；可滿足各種應急場景下的視頻應用，帶給用戶極致高清體驗。 主要技術參數如下： 視頻標準：支持H.264、H.264 High Profile 音頻標準：G.711A/U、ADPCM、G.722 音視頻輸入、輸出：內置液晶顯示器、擴音喇叭，可外接麥克風、攝像機 視頻編碼分辨率：1080P ，720P，SXGA，XGA，SVGA，VGA，AUTO，QCIF，CIF，4CIF 接口：衛星天線收發接口×2、直流電源接口×1、交流電源接口×1、HDMI×2、音頻 IN×1、音頻 OUT×1、RJ45×1、3.5 接口×1、GPS 天線接口×1； 工作環境：溫度-20℃～55℃、濕度5%～90% 防護等級：不低于 IP66 1.2 裝備攜行設計 為方便消防前線作戰人員在搶險救災、日常訓練時能便捷背負、快速開通衛星通信設備。該套輕型衛星通信系統具有以下攜行設計特點。 Ø 便攜站全部設備由通信主機和視頻指揮箱兩部分組成，可快速深入災害現場內部，將受災情況、視頻等信息第一時間利用衛星網傳輸至現場指揮部和后方指揮中心。隨行第一搜救隊進行通信保障； Ø 通信主機采用背包攜行，視頻指揮箱采用手提便攜箱攜行。 Ø 通信主機和視頻便攜箱重量不大于13kg（6W），可由1-2人攜行； Ø 可快速架設和撤收，兩人配合可在5至10分鐘內完成架設，達到正常傳輸效果 政企營銷部 王經理 電話：177-1097-6090
