主頁（http://m.by236.com）：E拆解：第三部衛星電話拆解—歐星XT1100

拆解步驟

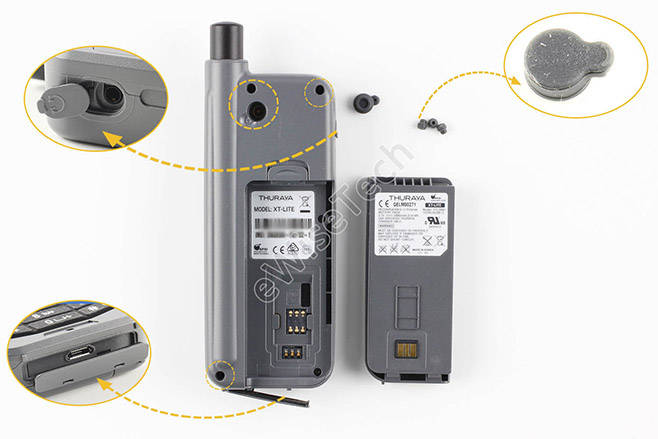

如同上周拆解的衛星手機一樣，歐星XT1100也是采用可拆卸電池，電池型號為XTL2680，背面有Thuraya衛星通信公司logo。手機背部的三個角分別設有為螺絲，并且在螺絲安裝孔上都設有防水硅膠蓋，在手機背部預留外接天線RF接口處、側面的耳機孔和底部充電接口也是一樣配有防水硅膠蓋。

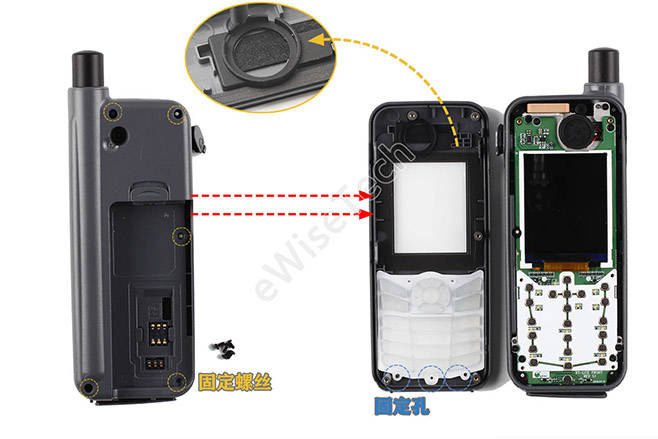

手機外殼用5顆十字螺絲固定，其中有2顆在電池倉內。手機前殼與后殼之間也是采用卡扣與螺絲固定，前殼頂部揚聲器安裝位和顯示屏安裝位貼有多塊緩沖泡棉。手機采用防水硅橡膠實體按鍵。按鍵底部由3處固定孔。

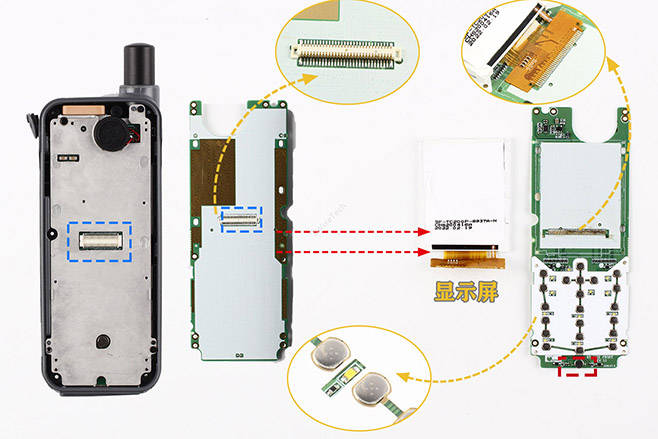

手機內部為上下堆疊雙板結構，兩層板之間通過BTB板對板連接器連接。上層板為單層PCB板，PCB板背面除連接口外沒有其他部件，PCB板正面為2.4寸TFT顯示屏和實體按鍵區，按鍵區配有12顆LED背光燈珠。顯示屏與上層PCB板之間采用焊接工藝鏈接，顯示屏背面用雙面膠貼合在PCB板正面。下方有1枚駐極體麥克風，表面貼有1層泡棉。

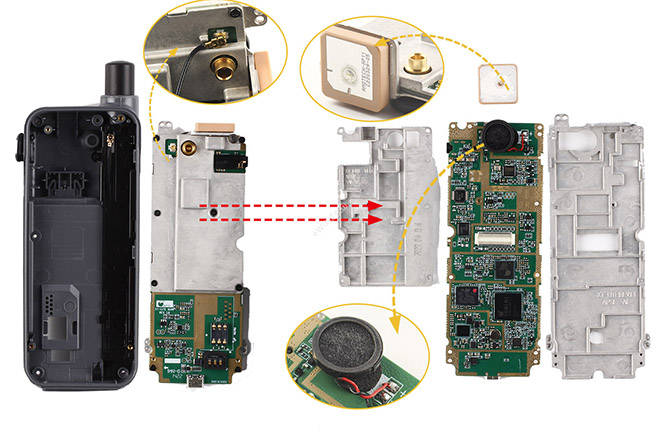

下層主板正反兩面都用十字螺絲固定了散熱板，伸縮式衛星天線用射頻同軸線連接下層主板。

在主板頂部配有GPS/北斗衛星信號接收天線，與主板之間采用插針式連接。采用雙面膠貼合固定在散熱板上。天線模塊采用陶瓷天線技術，由AMOTECH提供。手機采用圓形揚聲器作為聽筒，用泡棉膠固定，與主板之間采用焊接工藝連接。在電池連接口外圍配有1圈泡棉。

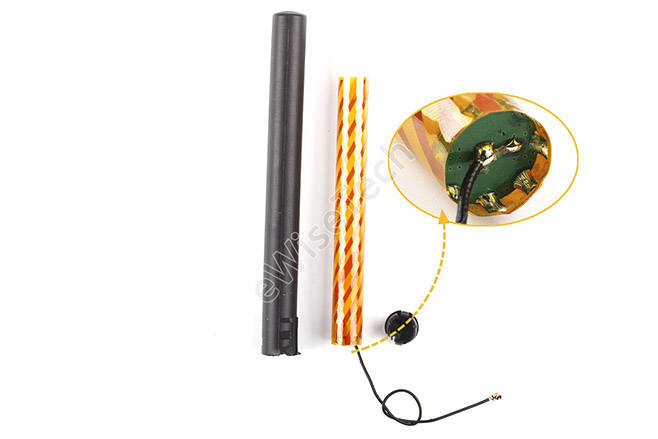

全向衛星天線底部有密封塑膠蓋，天線主體采用圓柱形，白色塑料主梁外圍貼有1層FPC天線，主梁底部有一塊濾波電路板，小板采用錫焊工藝鏈接FPC天線和主梁小板延伸RF同軸線連接主控板。

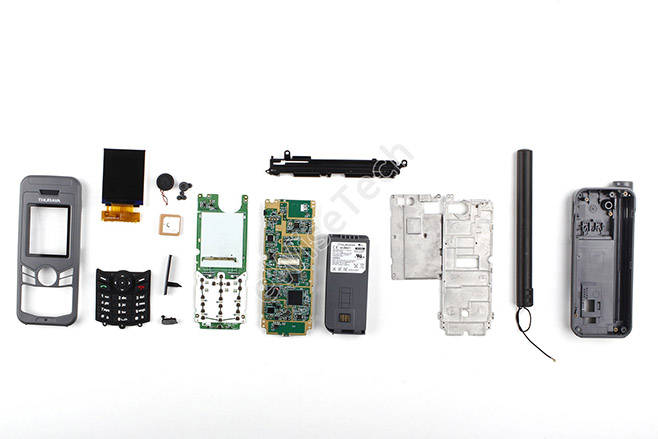

單純從拆解的角度來說，歐星XT1100整機拆解比較簡單，好處是后期維護成本較低。整機共有22顆十字螺絲，外殼采用塑料材質，外部的螺絲孔、外接接口都用有防水硅膠蓋保護。內部也是采用了2塊主板，使用BTB連接器連接。上層主板為單面主板，正面為顯示屏和按鍵，背面為光板。下層主板正反面為2塊鋁制散熱板，散熱板與主板之間沒有其他散熱材料，聽筒安裝位和顯示屏區域有防塵硅膠和泡棉材料。手機天線為全向天線，與下層主板之間使用同軸線連接。手機頂部配有GPS/北斗天線。

主板IC信息：

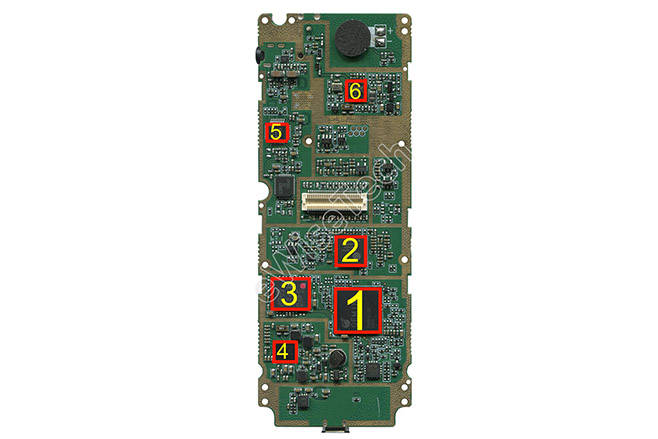

下層主板正面主要IC（下圖）:

1. APSI-GEMINI TETRA&GMR-1-定制SOC處理器

2. APSI- -射頻前端芯片

3. STMicroelectronics- -內存+閃存芯片

4. Maxim- -電源管理芯片

5. TI- -音頻芯片

6. 和芯星通- -低功耗高性能GNSS定位芯片

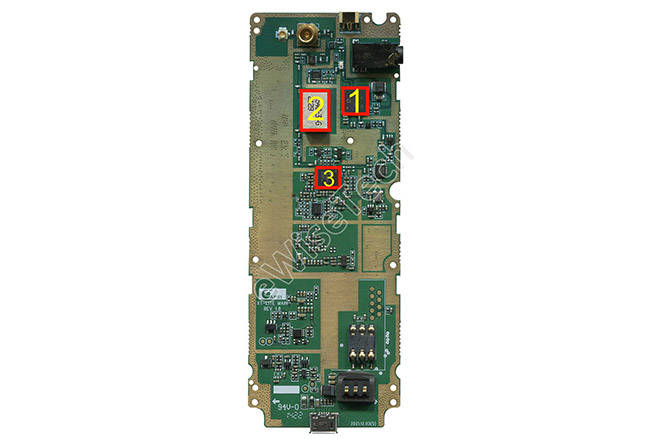

主板背面主要IC（下圖）:

1. Skyworks- -射頻放大器芯片

2. EMI Filter芯片

3. APSI-SCORPIO- -射頻芯片

通過整理，在歐星XT1100的整機BOM表中也出現了我們熟悉的IC廠商，如和芯星通UC系列低功耗高性能GNSS定位芯片、APSI GEMINI TETRA&GMR-1定制SOC、APSI Oviraptor AP1610射頻前端芯片，等等。如果想了解更加詳細的整機BOM，可以至ewisetech搜庫查看。
