1.前言
傳統的PTT(Push to Talk)業務,即按鍵即說,在移動通信領域已有比較長的發展歷史,其語音數據和信令數據都匯集到已建立好的電路通道上傳輸,一般都是基于專用的移動通信系統;對于眾多的政企單位來說,一方面面臨過高的建設及運營維護成本投入,另一方面由于其覆蓋范圍有限,無法滿足特定場景的通信需求,因此,基于公眾移動通信系統的全新一代寬帶集群(POC:PTT Over Cellular)業務應運而生。
邁可行寬帶集群系統依托于LTE/ 3G移動寬帶網絡及基于SIP協議的通信交換平臺,將 LTE/3G網絡的高速率、大寬帶、廣覆蓋與數字集群技術中的資源共享、快速呼叫響應、指揮調度等特點相融合,并結合各類集群終端及業務終端軟件,打造而成的集語音、數據、視頻為一體的新一代寬帶多媒體集群系統。
2.平臺介紹

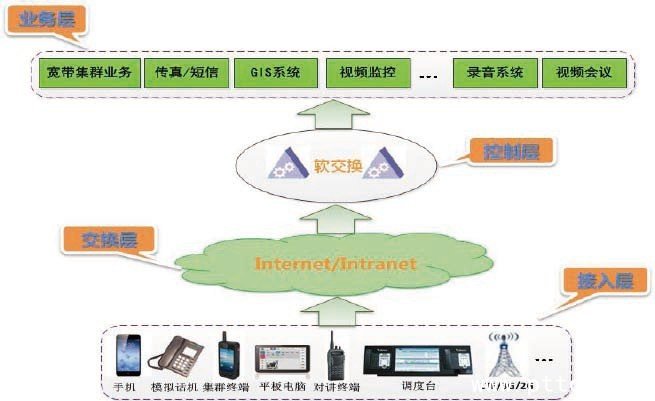

▲ 平臺架構
邁可行寬帶集群系統以軟交換架構為基礎,主要分為終端接入層、數據交換層、通信控制層和業務層。系統采用模塊化、可配置、可裁剪的設計理念,方便行業市場用戶實現靈活配置和分布式部署。

架構說明:
1) 業務層:主要由集群服務器、錄音服務器、會議資源服務器、GIS服務器、視頻應用服務器、數據庫服務器、應用服務器等構建而成,提供各類業務所需的業務資源及相關服務。
2) 控制層:主要由主備軟交換服務器、集群服務器構成,提供通信流程控制服務。
3) 交換層:移動寬帶網絡及有線寬帶網絡只承載終端與集群服務器之間的語音、文本、圖像、視頻流等數據,根據預先配置的承載屬性進行QoS管理,但并不參與集群業務的交互處理,所有數據在移動公網中進行透明傳輸。
4) 終端接入層:各類有線/無線終端,如手機、普通話機、IP話機、集群終端、對講終端、調度臺等通過接入網關或有線/無線網絡注冊到寬帶集群系統中,服務端與客戶端通過SIP協議實現一種全新的跨區域、跨平臺多媒體集群通信手段。
▲ 業務功能
1) 寬帶集群業務: 通過自建的或是運營商的LTE/3G網絡,實現各種寬帶集群終端的接入,可提供語音單呼/組呼、可視單呼/組呼、廣播、呼叫/話權搶占、遙斃/激活、動態重組、遲后進入、即時消息、文件/視頻傳輸、視頻監控、GIS定位、移動辦公、遠程數據協助等業務功能;
2) 數字/模擬集群融合:通過無線集群網關與傳統數字/模擬集群車臺對接,實現與集群終端的語音群組對講、廣播等業務;
3) WIFI接入:通過無線路由器實現集群業務內網的WIFI信號覆蓋,從而實現WIFI安卓智能終端(如手機、平板電腦、單兵設備等)的接入;
4) 短波/超短波接入:利用無線接入網關的四線接口,接入短波電臺、超短波車載臺及常規手持臺,實現各終端間的語音互通;
5) 與其它通信系統融合:通過SIP代理注冊、SIP中繼、E1/FXO中繼、Webservice、TSAPI等方式與IMS/NGN網絡、PSTN公網、其它PBX、視頻會議/視頻監控系統、GIS系統、第三方應用系統對接互聯;
6) 其它終端接入能力:可選擇性接入模擬電話、IP電話、可視電話、調度臺等;
7) 附加功能:傳真、短信、錄音、會議等。
3.平臺特點及優勢
▲ NGN架構、高擴展性打造以軟交換和IP技術為基礎的平臺架構,構建業務與承載分離、承載與接入分離的全IP集群系統;模塊化部署,可靈活配置,方便后續擴展升級;并可提供二次業務開發接口,易于與第三方系統集成。
▲ 多網絡支撐利用公眾移動通信網絡,不依賴接入技術,完全支持LTE/3G/2G/WIFI各種制式的無線網絡,提供跨網絡、跨區域、跨終端的集群通信功能。
▲ 全新的多媒體調度手段突破傳統集群調度形式單一的局限,提供諸如視頻對講、視頻回傳/下發、視頻監控、GIS定位、軌跡回放,數據傳輸、遠程協助等全新、全方位的多媒體集群
調度手段。
▲ 靈活多樣的終端類型擁有強大的終端適配能力,集群終端可按需選擇普通的智能手機、行業應用的特殊終端(三防/防爆終端)或定制機型,使得集群通信終端也可以“隨心所馭”,而不再是“亙古不變”的老樣子。

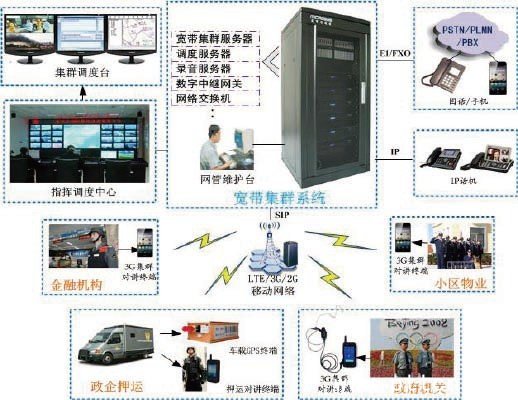

4.行業應用

典型的集群調度場景是多組人員同時進行、分工合作去完成一項緊急任務。對于安防行業來說,住宅小區、工業園區、各級學校、政府機關、大中型企事業單位等安保人員間需要簡短、頻繁的對講溝通及協同工作的群組通話;此外軍工、金融、國家重要倉儲系統和大型水利、電力、通訊工程、機要交通系統和企事業單位等還需要對安保人員及押運車輛進行跟蹤定位及分級調度。
在執行任務時,各現場的人員手持集群對講終端(可選配佩戴專業對講耳機),都能夠聽到組內人員的講話,也可自己搶占話權,同時也可把現場的實際情況通過語音、文本或視頻的形式匯報上傳到指揮中心;此外,對于執行押運任務的車輛和人員,通過調度臺可實時跟蹤和定位車輛及人員具體位置并進行遠程指揮,同時隨車押運人員可隨時向調度中心上報具體情況;指揮中心的人員根據掌握的信息,可以完成集中控制、統一指揮和分級調度,例如隨時打斷講者的話音,或者把不同組的話音聯合起來、監視所有組內成員的狀態等,使得整個安防任務更為直觀、高效和可控。
