主頁（http://m.by236.com）：污水處理廠網絡視頻監控系統解決方案

　　一、項目概述

    隨著網絡信息技術的發展，網絡傳輸已經不在受到環境、地域的限制，采用一般的ADSL等寬帶即可對視頻圖像進行遠程的實時傳輸與存儲。而在污水處理行業中，由于污水池等監控點一般分布距離工廠辦公室較遠的室外，可以通過LAN、光纖等吧網絡衍生到這些監控點，這對一般企業都容易解決的。在污水處理廠視頻監控系統中的設計思想主要是將視頻圖像以及音頻和控制信號連接到網絡視頻服務器經過編碼壓縮后通過網絡傳輸到水利管理處的中心機房。

    二、系統需求

    蘇州市某污水處理廠作為市里監控防盜報警試點工程，要求：

    1、污水處理廠的視頻、音頻、控制、防盜報警信號上傳到水利管理處的中心機房。

    2、監控共分四種方式：

    第一、室外云鏡控制點：初沉池、生物池各一臺網絡攝像機；二沉池兩臺攝像機。

    第二、室外定點：粗格柵、細格柵、旋流沉砂池、廠大門各一臺攝像機。

    第三、室內云鏡控制點：鼓風機房、加氯間各一臺網絡攝像機；回用水間、脫水機間各兩臺攝像機。

    第四、室內定點：發電站、排泥泵房、回流泵房、污泥泵房、控制室各一臺攝像機。

    三、功能實現

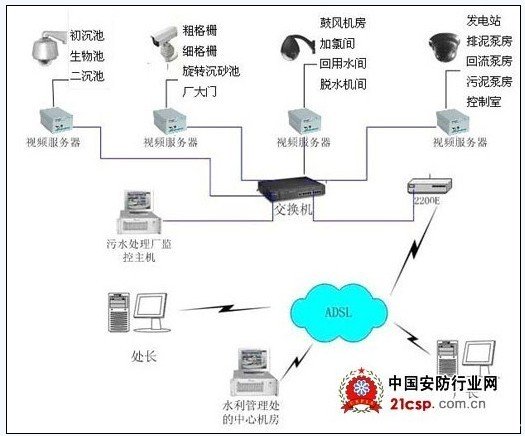

    1.系統連線圖

　　系統連線圖

　　點擊此處查看全部新聞圖片

    2.前端主要設備：

    3.第一、云鏡控制點設備：彩色轉黑白一體攝像機(220倍變倍、TV480線、低照度)；全球云臺(內置解碼器、上下90度、水平350旋轉)。第二、固定點設備：彩色攝像機+鏡頭(TV480線、低照度)、槍式防護罩。

    4.傳輸方式：

    廠區內部通過視頻線把網絡攝像機攝取的模擬信號傳輸到控制室、雙絞線傳輸云鏡控制信號到控制室接入網絡視頻服務器，在廠區通過交換機形成局域網，控制值班人員、領導以及負責人可通過內部局域網實時監視廠區情況。引入ADSL，通過域名綁定動態IP地址，水利管理處的中心機房和領導就可通過外網監視污水處理廠內情況。

    5.控制室：

    主要由視頻服務器、交換機、機柜、顯示器墻、ONSEE監控主機、拾音器等設備組成。
