主頁（http://m.by236.com）：智能家居系統核心技術探討（上）(2)
RS-485總線
其網絡特性使用差分電壓傳輸方式；一般采用總線型網絡結構，總線節點數有限，使用標準485收發器時，單條通道的最大節點數為32個，傳輸距離較近（約1.2km），傳輸速率低（300~9.6kbps）；傳輸可靠性較差，對于單個節點，電路成本較低，設計容易，實現方便，維護費用較低。
從嚴格意義上講，其并不是一個完整的總線技術標準，僅僅定義為物理層和鏈路層的通信標準，許多廠商采用其技術全新定義了自己的總線技術標準，比較有代表性的美國Honeywell的C-Bus總線技術。另外在RS-485技術基礎上應用較多的是MOD Bus標準。 CE Bus總線
CE Bus(Consumer Electronics Bus)是美國電子工業協會（EIA）為消費電子產品制定的一種通信和產品和操作性的標準，是家用電器之間通信所使用的五種類型的介質（電力線、無線頻率、紅外、雙絞線和同軸電纜）中信號的傳輸標準。信號傳輸速率和系統容量分別是10kbps和4G。 AP Bus總線
AP Bus總線是目前唯一擁有中國自主知識產權的總線技術，它是一種針對家庭、全分布式的智能控制網絡技術，這一點與Lon Works技術相似。其具有雙向通信能力以及互操作性和互換性，其控制部件都可以編程，信號傳輸速率和系統容量則與CE Bus一樣，分別是10kbps和4G。
CAN總線
CAN總線（Controller Area Network）是一種支持分布式控制和實時控制的對等式現場總線網絡。其網絡特性使用差分電壓傳輸方式；總線節點數有限，使用標準CAN收發器時，單條通道的最大節點數為110個，它的傳輸速率范圍是5kbps至1Mbps，傳輸介質可以是雙絞線和光纖等，任意兩個節點之間的傳輸距離可達10km。 對于單個節點，電路成本高于RS-485，設計時需要一定的技術基礎；傳輸可靠性較高，界定故障節點十分方便，維護費用較低。在目前已有的幾種現場總線方式中，具有較高的性能價格比。 LonWorks總線
根據ISO/OSI 7層模型標準，采用三層網絡結構：域、子網和節點；使用48位ID神經元芯片，節點數量沒有限制，傳輸距離較遠（約2.7km），傳輸速率快（300-1.25Mbps）。 傳輸可靠性較高，對于單個節點，電路成本很高，設計難度較大，維護費用較高。 我國智能建筑界對其中的LONWORKS技術的開發與應用起步于二十世紀九十年代中期，與國外大公司對該技術的開發與應用基本上是同步的，現已初步形成適合我國國情的產品系列。如中國臺灣尼科（NICO）的LonWorks系統,采用觸摸玻璃面板，美觀大方。 以太網
基于IEEE802.3規范，采用CSMA/CD技術的網絡結構。節點數量沒有限制，傳輸可靠性較高，對于單個節點，成本很高，軟硬件設計、維護費用均較高。信息網絡目前使用最廣泛的是100M以太網。 LCN總線
局部控制網絡LCN（Local Control Network）現場總線，作為自動化控制通用技術，本身已具有更強的包容性和擴展性、高智能和高靈活性，為智能家居用戶提供豐富的個性化解決方案。 LCN模塊標準配置2個執行器，其他擴展執行器和感應器均通過3個多用途接口T，I，P擴展連接而成。為了節省安裝空間，所有系統的功能被集成在幾個總線模塊之中，安裝者可按實際需要，使用其部分功能。 LCN具備布線簡便和參數設置簡單的優點，它提供了種類不多，但功能全面的總線模塊和多級的報文反饋系統，所以它被歐洲很多人認為是目前最先進的總線技術。 CC-Link總線
《控制與通信總線CC－Link規范》（Control & Communication Link ）于2005年9月取得中國國家標準，進入中國市場。這是由日本三菱電機推出的，使得中國市場又多了一種總線技術的選擇，值得關注這一總線技術已成功地應用于在中國智能建筑工程項目。 其他總線
雙絞線系統中常見有ABB、Siemens等歐洲廠商的EIB系統，美國立維騰（LEVITON）智能照明系統和奇勝C-Bus系統，還有TP-Bus總線和Q-BUS總線等。 1、TP-Bus總線
TP-Bus是一種電源/信號混合傳輸技術，同時也是一種家庭自動化網絡總線技術，該總線技術主要用于網絡化控制，如智能家居網絡等。該總線技術采用24V直流電源，信號傳輸速率為10kbps，以雙絞線作為傳輸媒體，容易實現。總線的網絡結構使網絡既可作數據傳輸，也可以作為電能的供應。TP-Bus是一種多能控制總線，該系統采用總線式結構，主要由電源供應器、雙絞線和功能模塊三個基本部分組成。在歐洲標準EIB總線及Lon Works總線技術上作了改進，其防通信沖撞協議的設計很好的解決了總線上各節點收發指令的沖撞問題，大大提高了系統的通信效率和穩定性。在安全方面，它采用的是24V直流供電。系統可以通過修改軟件改變，而不需要像傳統方式那樣重新連接。深圳市普力特科技公司基于TP-Bus總線技術自主開發了Maxicom智能家居系統。
2、Q-BUS總線

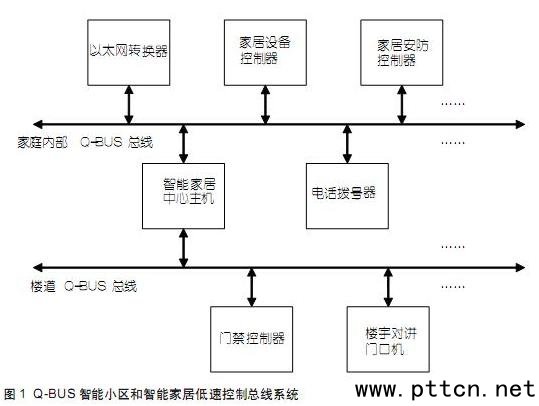

以解決低速控制信號為主要目的、并與高帶寬功能實現無縫連接的應用控制平臺總線系統——Q-BUS智能小區和智能家居低速控制總線系統。
Q-BUS總線基于差分電壓傳輸方式利用CSMA/CD技術原理實現現場總線技術，實現了數據可靠、高效的中長距離傳輸。 在家居內，往往只需要極少的數據就能滿足控制要求，直接用高帶寬實現的話，會造成資源的及大浪費，而對于語音和視頻數據配合專用網絡來實現，這樣無論經濟性，還是可靠性都是最合理的選擇。 家庭內部Q-BUS總線連接了家庭內部的智能、安防設備，完成家庭內部獨立自主的智能生活，不受外界干擾；通過以太網轉換器，只要將家用服務器連接入Internet，就可以遠程控制家居設備。外界數據通過家用服務器后，高流量數據通過家庭內部的高速網傳輸，而低流量則通過Q-BUS總線的網絡平臺傳輸，實現的兩者的完美統一。 智能家居中心主機通過樓道內Q-BUS總線連接至小區的智能化平臺，構成了家庭內部與小區平臺數據交換的橋梁，不但可以實現最直接的數據溝通，而且實時性得到了保證。
