假定條件
為了便于流程描述，做以下假定：
——移動臺ID 為1081057 的授權用戶向移動臺ID 為1048593 的用戶發起衛星定位數據請求；
——H_MSC 表示1048593 用戶的歸屬交換中心，域名為m1，ip 地址為192.168.1.120；
——V_MSC 表示1048593 用戶當前拜訪的交換中心，域名為m2。
若移動臺在衛星定位數據請求的過程中發生了漫游，由移動臺的歸屬交換中心向漫游前交換中心發
起取消流程，向漫游后交換中心發起重新請求過程以達到數據請求的連續性。此過程同正常的請求和取
消流程。
正常流程
衛星定位數據請求正常流程見圖
 圖 衛星定位數據請求正常流程圖
各步驟消息的詳細描述如下：
1. SUBSCRIBE 請求（H_MSC 到V_MSC）
移動臺的歸屬交換中心H_MSC 向其拜訪交換中心V_MSC 發送衛星定位數據請求。SUBSCRIBE 消息如下：
Q p:1048593 i:ABC12345 f:<p:1081057>;g=3800 t:<p:1048593> Q:1 Q v:U m1;b=2 m:<s:m1;m=192.168.1.120> Z:a/bn X:1800 MX:30 H:70 o:gg
其中MX表示服務器每次最短上報定位信息時間間隔，接受訂閱任務的服務器盡量按照訂閱任務要求上報定位信息。
2. 200響應（V_MSC到H_MSC）
移動臺的拜訪交換中心V_MSC收到衛星定位數據請求后，向移動臺的歸屬交換中心H_MSC發送200，表示拜訪交換中心V_MSC收到了衛星定位數據請求。200消息如下：
200
i:
f:
t:<p:1048593>;g=3801
Q:
v:
X:1800
MX:30
3. NOTIFY請求（V_MSC到H_MSC）
移動臺的拜訪交換中心V_MSC收到移動臺的空口響應（攜帶衛星定位數據）后，向移動臺的歸屬交換中心H_MSC發送衛星定位數據。NOTIFY消息如下：
N s:m1
i:ABC12345
f:<p:1048593>;g=3801
t:<p:1081057>;g=3800
Q:1 N
v:U m2;b=4
H:70
o:gg
c:a/bn
l:(„)
注：body部分直接拷貝空口二進制格式的衛星定位數據，具體格式見GA/T 1058-2013。
4. 200響應（H_MSC到V_MSC）
移動臺的歸屬交換中心H_MSC收到衛星定位數據后，向移動臺的拜訪交換中心V_MSC響應200。200消息如下：
200
i:
f:
t:
Q:
v:
目標用戶根據SUBSCRIBE請求，如果衛星定位在指定時間內發生了變化，則通過NOTIFY發送衛星定位數據，所以步驟3、步驟4可多次出現，直至訂閱時間結束或者用戶主動取消。
異常流程

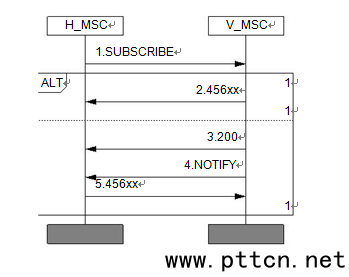

衛星定位數據請求異常流程見圖
圖 衛星定位數據請求異常流程圖
各步驟消息的詳細描述如下：
1. SUBSCRIBE請求（H_MSC到V_MSC）
同衛星定位數據請求正常流程。
2. 456XX響應（V_MSC到H_MSC）
移動臺的拜訪交換中心V_MSC向歸屬交換中心H_MSC發送456XX，表示移動臺衛星定位數據請求失敗。456XX消息如下：
456XX
i:
f:
t:<p:1048593>;g=3801
Q:
v:
3. 200響應（V_MSC到H_MSC）
同衛星定位數據請求正常流程。
4. NOTIFY請求（V_MSC到H_MSC）
同衛星定位數據請求正常流程。
5. 456XX響應（H_MSC到V_MSC）
移動臺的歸屬交換中心 H_MSC向拜訪交換中心 V_MSC發送 456XX，指示衛星定位數據傳輸失敗。
456XX消息如下：
456XX
i:
f:
t:
Q:
v:
取消流程
衛星定位數據請求取消流程見圖
圖 取消流程
各步驟消息的詳細描述如下：
1. SUBSCRIBE請求（H_MSC到V_MSC）
移動臺的歸屬交換中心H_MSC向其拜訪交換中心V_MSC發送衛星定位數據取消請求。SUBSCRIBE消息如下：
Q p:1048593
i:ABC12345
f:<p:1081057>;g=3800
t:<p:1048593>;g=3801
Q:1 Q
v:U m1;b=4
X:0
H:70
o:gg
2. 200響應（V_MSC到H_MSC）
移動臺的拜訪交換中心V_MSC收到衛星定位數據請求后，向移動臺的歸屬交換中心H_MSC發送200，表示拜訪交換中心V_MSC收到了衛星定位數據請求。200消息如下：
200
i:
f:
t:
Q:
v:
