主頁（http://m.by236.com）：基于PCM3500的語音調制解調放大電路

本方案采用BB公司的PCM3500作為DAC/ADC作為語音信號的量化編碼，以及功放電路。

PCM3500特性：

• 16位delta&sigma數模模數轉換器
• 作為模擬前端元件，最大支持56KBPS
• 模擬性能：7.2~26KHZ采樣
• 系統時鐘：512fs
• 支持主從操作模式
• 片內時鐘電路
• ADC-DACloop電路
• 支持時隙模式，單芯片支持最多四路
• 低功耗模式

很強大的芯片，對AMBE2000的芯片很好的支持。

其引腳功能如下：

• VIN：模擬通道輸入
• VOUT:模擬通道輸出
• FS:幀同步引腳，連接CODE_RX_STRB
• DIN:串行數據輸入，接CODE_TX_DATA
• DOUT:串行數據輸出，接CODE_RX_DATA
• FSO:時隙使能時的同步使能輸入
• SCKIO:外部時鐘輸入
• BCK，串行時鐘，接CODE_RX_CLK
• VREF1.2,VCOM，參考電壓的輸出
• PDWN，低到高電平時復位，保持為低為低功耗模式
• XT0,XT1:接晶振，推薦4.096
• LOOP:為高時，ADC輸出到DAC的輸入
• TSC:為零時，去使能時隙模式
• HPFD：為高時高通濾波去使能
• M/S：為高時，為主機模式

從上面可以看出，可以通過設置為loop模式檢測功放是否正常工作，通過VREF來查看芯片是否供電正常等，本方案的配置如下：

• 四個數字通信引腳，分別接AMBE2000的時鐘，同步和輸入和輸出。
• 時鐘采用4.096M，時隙非使能，LOOP可選，主機模式，高通濾波關掉，上電時進行復位。
• 模擬信號輸入通過LM358進行功率放大。

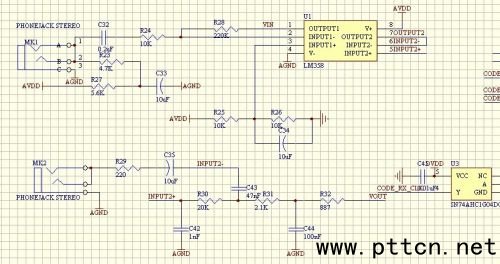

功放電路如上所示，輸入語音信號比較弱，采用220/10倍放大，并且推高到3.3V/2幅值，輸出電路進行功率跟隨即可，可以很好的驅動耳塞等小功率喇叭。
