北京中瑞特通訊設備有限公司 數字研發部 王世俊
摘要：本文主要介紹了我公司在MOTOTRBO™ 數字平臺的基礎上完成的SuperTRBO系統調度軟件，以及在國博項目上的具體應用。
一、SuperTRBO系統概述
MOTOTRBO™是摩托羅拉公司推出的新一代數字對講系統平臺，它除了提供了數字無線的基本調度功能以外，還提供了以下接口服務：
Location Services (GPS位置服務)
Text Messaging （短消息）
Telemetry （遙測）
Automatic Registration Service (ARS自動注冊)
XCMP信令控制（呼叫，遠程控制等）
我公司結合實際的應用需求，在此基礎上完成了數字調度系統解決方案，通過XCMP信令與無線調度開發了一套SuperTRBO數字調度軟件，并形成了多個行業解決方案，以滿足不同的調度管理功能。
SuperTRBO調度軟件是將MOTOTRBO™的功能都集中到一套人機界面內實現，以便于調度與管理操作：人員的分配、調度、位置跟蹤等，并記錄調度過程。具有直觀、方便，易于操作、移植等優點，并能提供歷史信息查詢，與車載臺連接簡單。
二、SuperTRBO系統功能
SuperTRBO系統分為調度操作軟件與管理配置軟件兩部分。調度操作軟件主要實現調度操作功能，調度員在該軟件上完成調度的主要操作；管理配置軟件主要對系統進行配置與管理，以及日志查詢，該軟件實現了C/S架構調度操作管理。
（一）SuperTRBO系統調度操作軟件
本軟件執行呼叫、遠程控制、收發短消息等調度操作，并能對終端設備的注冊信息、基本狀態和GPS位置進行監控，并有日志記錄。具體功能如下所述。
1、ARS自動登錄/注冊
系統中的任一終端設備通過ARS協議，在打開電源后定時向調度系統發送登錄信息；在關閉電源時，會發送下線的數據包。這樣調度系統會動態的顯示每一終端設備的在線狀態，并將其登錄情況記錄到后臺的管理系統中，以備管理員管理與查詢。
2、調度
（1）呼叫：從調度模塊中選擇不同的操作對象，實現調度臺與終端設備的通話，有單呼、組呼和全呼三種方式。
（2）檢測：調度臺能檢測某一終端設備的基本狀態信息。
（3）監控：調度臺控制系統中的某一終端設備自動打開發射功能。
（4）邀斃/激活：調度臺對系統中的終端設備進行邀斃或激活控制。
3、短消息
調度臺向系統中的某一個、一組或全體終端設備發送系統預制的或自行輸入的文本信息（最多138個漢字），并接收來自設備的短信。并記錄往來的短消息內容，以備查詢、調用。
4、GPS定位
支持Google Map、自定義、MapInfoX地圖，在地圖中標記系統中終端設備的位置與信息，并可以直接在地圖上發起呼叫。
5、日志與查詢
日志操作信息：在調度界面中顯示調度員的操作信息，并寫入后臺數據庫，供管理配置系統查詢。
（二）SuperTRBO系統管理配置軟件
管理配置軟件一方面執行系統信息的管理與配置，另一方面對調度系統的數據進行管理和記錄，以便查詢。
1.配置基本信息
⑴ 系統配置：系統運行中的網絡環境配置。
⑵ 接口參數配置：系統運行中的通訊接口配置。
⑶ 用戶信息配置與管理：用戶信息與終端設備信息的錄入與管理。
⑷ 組信息的配置與管理：應用分組配置與管理。
2.信息管理
⑴ 分組管理：根據不同的業務邏輯，建立的不同業務組與人員的分組綁定管理。
(2)設備管理：根據不同的應用，建立控制臺設備分組基本信息綁定與管理。
(3)操作記錄：調度員操作記錄查詢。
(4)短消息管理：預制短消息管理與查詢；已發短消息查詢。
(5)登錄日志查詢：對終端用戶或設備的登錄/登出情況查詢。
（三）SuperTRBO調度操作軟件詳細功能說明

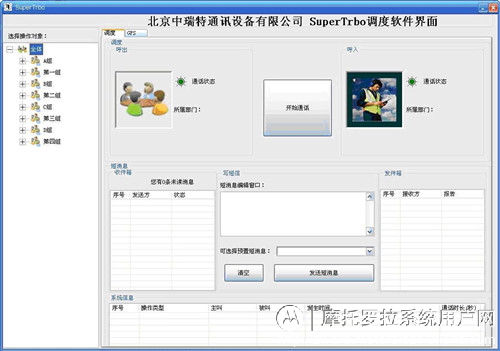

主界面
如上圖所示，界面左側樹形結構是操作對象列表，右側是操作界面，可以進行指揮調度和GPS信息定位操作。程序啟動后默認處于調度操作界面，單擊界面上側的【GPS】選項卡可切換到GPS定位界面。
調度操作界面由呼叫、短消息和系統信息三部分組成，調度員的調度操作全部在該界面完成。具體應用如下：
1、 動態顯示
操作對象左側的圖標用來顯示其登錄狀態：已注冊成員左邊的圖標為綠色，注冊后被遙斃的成員圖標為紅色，未注冊成員的圖標為黑色。
2、 呼叫

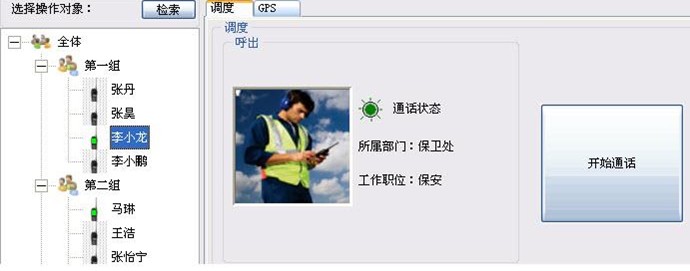

選擇呼叫對象，界面右側的“呼出” 顯示區域會顯示該對象的信息，如下圖所示。將鼠標移到“開始通話”按鈕上方，按下左鍵，即可實現對該對象的呼叫。通過選擇單個成員、組成員或全體成員，可以實現個體呼叫、組呼和全呼功能。

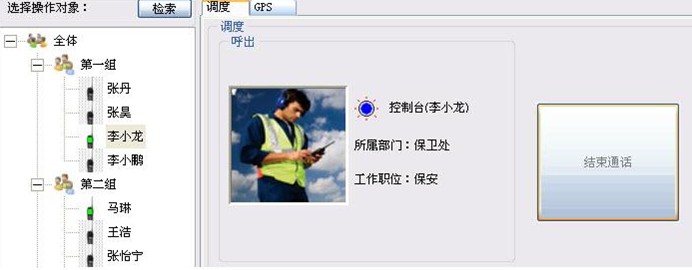

通話時“通話狀態”的指示燈呈藍色閃爍狀態，“開始通話”按鈕變為“結束通話”，如下圖所示。松開左鍵，呼叫結束，指示燈繼續閃爍幾秒鐘后恢復到綠色狀態。
3、 呼入顯示

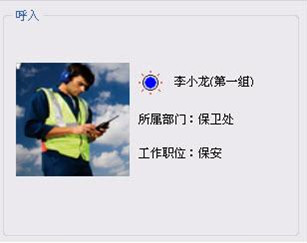

當有成員呼叫控制臺時，“呼入”顯示區域會顯示呼入對象的信息，“通話狀態”指示燈呈藍色閃爍，如下圖所示：
