主頁（http://m.by236.com）：“集群通”與公安PDT專網融合解決方案

1.集群通（GQTone）簡介

集群通是基于3G/4G移動公網的寬帶多媒體集群系統，具有群組對講（PTT）、音視頻會議、實時視頻傳送與轉分發、圖片和視頻拍傳、GPS定位、移動視頻監控等多媒體指揮調度功能，終端應用軟件支持Android、iOS操作系統，可基于用戶級別、群組和權限進行管理。

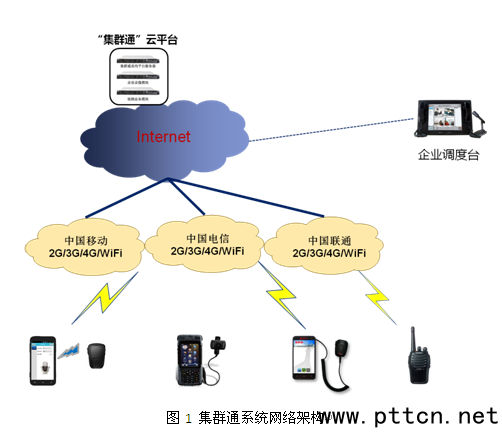

集群通系統的網絡架構如圖1所示，由部署在云端的集群通業務平臺、基于智能手機的客戶端應用軟件和企業調度臺軟件構成，是一種基于OTT業務模式的移動互聯網行業應用系統。

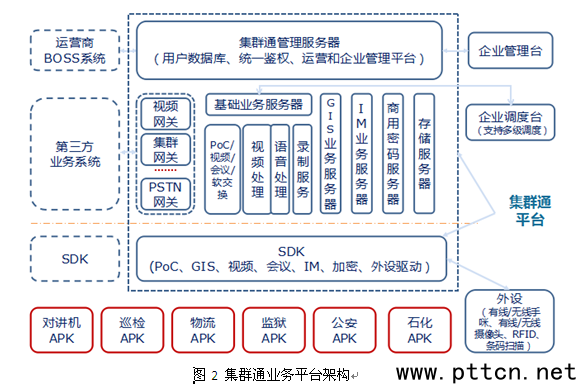

集群通業務平臺的系統架構如圖2所示。業務平臺由集群通管理服務器、基礎業務服務器、擴展業務服務器和第三方系統網關四部分構成。

集群通管理服務器包括智能用戶數據庫、用戶接入鑒權、運營管理和企業管理等功能模塊。

基礎業務服務器包括軟交換、音視頻媒體處理、錄制服務器等模塊，支持語音對講、視頻業務、會議業務等基本業務功能。

擴展業務系統包括GIS業務服務器、IM業務服務器、商用密碼業務服務器和存儲服務器。

第三方系統網關包括第三方視頻系統網關（如支持公安28181協議的公安視頻專網對接網關）、集群專網對接網關（如MPT1327、TETRA、PDT等專用集群系統對接網關）、廣播系統網關、PSTN網關等。

2.集群通與警用數字集群通信（PDT）專網系統融合解決方案

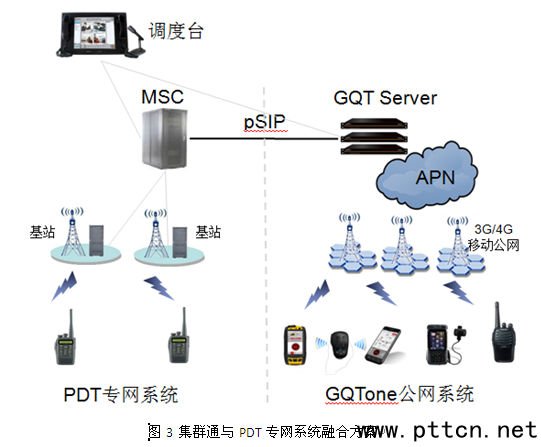

如圖3所示，集群通系統可以通過pSIP接口協議與PDT專網系統互聯，實現集群語音和窄帶數據業務的融合。

集群通和PDT的融合分為三個層次，即業務融合、網絡融合和終端融合。

（1）業務融合，在調度臺業務層面，實現專網或公網接入無關，專網接入的終端和公網接入的終端可以編入相同的工作組，接受相同的調度業務。pSIP協議目前只定義了語音和窄帶數據業務，將來可以擴展支持寬帶視頻業務。現階段，調度臺可以通過MSC實現窄帶調度業務，同時增加一個直接連接GQT Server的接口支持視頻業務。

（2）網絡融合，公網和專網無線接入網絡的融合可以達到以下三個目的：

ü 實現專網的覆蓋延伸，由于公網的廣域覆蓋特征，可以彌補專網的覆蓋盲區，包括深度室內覆蓋和遠離城市的郊區覆蓋；

ü 用戶容量擴展，利用公網的低成本、大容量優勢，可以有效解決公安領域非核心干警人員的裝備使用問題；

ü 業務補充，利用3G/4G公網的寬帶傳輸能力，快速有效解決寬帶視頻業務的傳輸問題，補充PDT系統的視頻業務能力。

（3）終端融合，通過PDT+3G/4G多模終端實現專網終端和公網終端的融合。終端優先接入PDT網絡，脫離PDT網絡覆蓋范圍后可以接入公網；任何時候可以使用公網傳輸視頻等寬帶業務。

（4）安全加密

可以參照或直接采用警務通的網絡安全和加密傳輸方案，實現終端接入安全控制、網絡安全隔離和音視頻信息傳輸加密等功能。

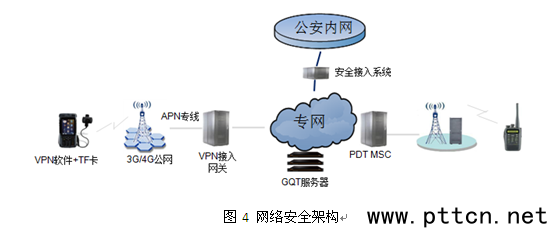

如圖4所示，集群通終端通過VPN安全接入網關接入到公安專網的“安全接入平臺”。集群通終端采用專用APN接入點，3G/4G移動網通過APN專線連接到公安接入安全平臺，并通過VPN安全接入網關連接到PDT專網。集群通業務承載在VPN加密信道上連接到部署在PDT專網內的GQT服務器。

GQT服務器和PDT核心網（MSC）在IP專網內通過pSIP協議互聯。

PDT專網核心網通過安全接入系統與公安內網連接。

3.專網和公網融合方案的優勢

警用PDT集群專網系統和集群通公網集群系統融合解決方案的優勢和價值主要有以下幾個方面：

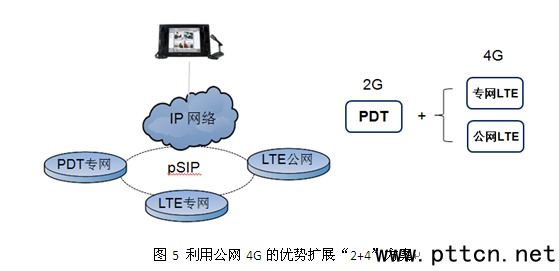

（1）有效擴展“2+4”發展戰略

由于寬帶4G網絡的建設成本高、技術復雜度高、周期長，要在全國范圍內部署公安專用的4G專網難度很大，需要一個較長的決策和實施周期。

同時，三大電信運營商的4G網絡發展迅速，特別是中國移動的TD-LTE網絡覆蓋在三線以上城市的覆蓋已經達到很高的普及率。

因此，將“2+4”的4G方案擴展到公網4G，充分利用公網LTE資源可以有效解決4G專網建設的瓶頸，形成“4G專網熱點覆蓋+4G公網廣域覆蓋”的4G解決方案。

（2）迅速增強警用專網的視頻業務能力

通過融合3G/4G公網傳輸能力，可以迅速增強警用專網的視頻業務傳輸能力，解決4G專網短期內部署不到位的問題。

（3）彌補專網覆蓋局限性

利用公網廣域覆蓋的優勢，可以彌補專網在室內深度覆蓋和遠郊區的覆蓋盲區，擴展系統業務可達的范圍。

（4）提高網絡使用效率，降低成本

專網部署以保障核心干警人員的使用需求為目的，特別是在公共突發事件應急處置中保障基本通信指揮的需求。

而在日常維護社會秩序過程中，遇到體育賽事等大型社會活動時，指揮調度通信的需求會大量增加，在融合方案下就可以利用公網來滿足這種臨時性的需求。

另外，非核心干警和社會治安協助人員也可以利用低成本的公網資源來解決調度指揮裝備問題。

通過專網和公網的融合應用，可以使警用無線集群系統有效達到“平戰結合”的建設目標。

參考：

《公安信息公網移動接入及應用系統建設技術指導書》

《移動警務視頻安全接入規范》

《公安信息移動接入及應用系統建設技術指導書管理暫行規定》（公信通[2006]541號）

國家密碼管理局《商用密碼產品使用管理規定》（2007年第8號文）
