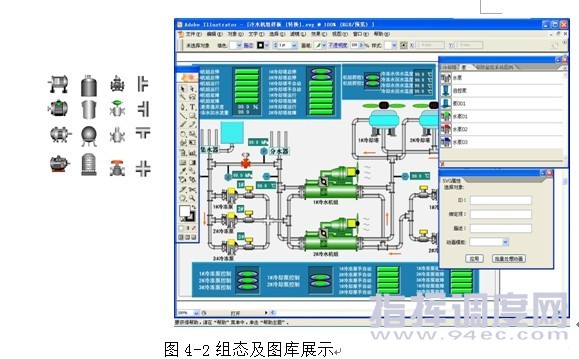

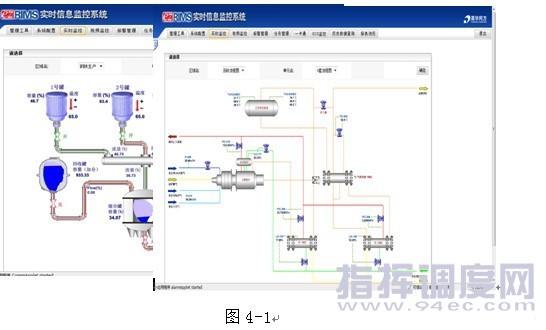

主頁（http://m.by236.com）：沈飛生產數字化綜合視頻指揮調度系統方案(3) 被指揮調度者可隨時加入和退出指揮調度組。 指揮調度者對多個監控前端進行語音廣播。 生產調度中心的調度人員在日常生產過程中可以利用視頻指揮調度功能與各分廠調度中心的值班人員、各車間現場的工作人員進行業務協調。 當車間現場發生意外事故或設備發生故障，現場人員不能解決，各級領導和相關專家又不能及時趕到現場，此時可以利用系統的指揮調度功能召集相關業務主管和專家實時的監視現場情況，并與現場人員進行語音實時交流，共同指導現場進行意外事故的處理以及對設備搶修的技術指導，為現場解決問題提供有力的技術支持，大大節省時間，提高工作效率。 4.2模擬圖/流程圖展示 本方案以系統模擬圖的方式允許用戶通過網絡實時監測生產現場系統運行的實際情況，并實時觀測現場的各項指標。 本功能主要完成對控制系統上各個需要監控的設備在系統模擬圖上的顯示形式、顯示位置、相互之間的連接信息等參數的定義，由此組態出一幅逼真的生產現場模擬圖，如圖4-1。包括：模擬設備的實時數據顯示、開關量的實時圖形顯示等；定義各模擬設備的報警限值以實現故障報警顯示。   4.3報表組態與展示 系統提供了靈活的報表功能，用戶無需編寫代碼，只需簡單配置即可實現查詢和報表功能，節省了90%的工作量。系統具有可視化查詢和報表配置界面，可以批量生成文件；針對復雜的報表，系統提供可引用的報表模板。 這種靈活報表功能可以滿足沈飛的日?qǐng)?bào)表、月報表等的查詢需求，可以快速地收集和顯示所關心的現場設備數據。由于報表通過對長期的生產過程數據進行分析統計，使報表的每列數據可以是控制系統的某一項指標，也可以是某幾項指標的運算表達式，并可以在報表內進行自動計算、匯總等操作。報表反應了現場的實時情況，管理者和系統維護人員能夠?qū)崟r(shí)地掌握生產情況并及時地進行分析，從而為沈飛積累了豐富的經驗數據，見圖4-3。   圖4-4多種統計報表圖 通過本系統的實時趨勢曲線，管理者可以查看某一個指定的數據庫點或中間點在當前時刻下的狀態，同時還可以保存一小段時間的數據趨勢，這樣通過系統相關人員就可以及時了解當前生產設備的運行狀況，便于他們對生產現場進行實時監控，見圖4-5。  圖4-5  圖4-6 在本系統中，用戶可以根據需要靈活地設置基于實時數據的報警規則和控制執行策略規則。系統提供GSM/GPRS短信、e-Mail、網頁等多種報警發送機制，系統管理員和用戶可在系統配置頁面（可遠程）上根據預定權限設置進行報警事件的記錄、操作、跟蹤。系統還可以根據聯動規則執行視頻聯動，并對報警提供數字預案輔助處理功能。  圖4-7 4.5視頻會議功能 召開傳統視頻會議，進行雙向音視頻交流互動。主席可以設定多個例會，每個例會包含相對固定的成員，主席可以方便地組織會議。會議成員可隨時加入和退出會議組。主席可以對各個會場的發言權進行控制，并可廣播某一分會場。 總廠管理層，可根據需要適時召開視頻會議，實現交班會、生產會、總結會等各種會議，進行多點多方雙向音視頻交流互動。 4.6生產過程視頻監控功能 企業生產調度中心利用本系統提供的功能，對各分廠調度、動力熱源及各生產現場等部位進行視頻監視。 用戶能靈活切換現場視頻畫面、控制云臺和攝像頭，方便地組合顯示多路視頻畫面顯示。通過網絡，可以實現多種監控方式（單攝像頭監控、畫中畫監控、四畫面監控、三九畫面監控、十六畫面監控等）實時監控圖像，見圖4-8。并可以進行云臺控制，如控制攝像頭的左右上下轉動以及焦距的拉伸等操作并且具有實時的畫面截取和視頻的錄像、回放功能。 (中國集群通信網 | 責任編輯：陳曉亮) |
