1、系統概述

公安無線通信網是公安指揮信息系統的重要組成部分。已成為公安指揮調度、救災搶險、處置突發性、群體性事件、交通管理、社會治安、刑技偵查、重大保衛活動及日常機動警務等必不可少的重要通信手段。

四川維德通信技術有限公司憑借深厚的研發能力和對公安無線通信應用的深刻理解，創新的推出了第二代警用集群通信系統，該系統在完全符合公安部《GA176－1998公安移動通信網警用自動級規范》，而且結合了智能交換控制技術、計算機網絡技術和IP軟交換技術等，極大的豐富和發展了傳統警用集群通信系統的功能和應用，

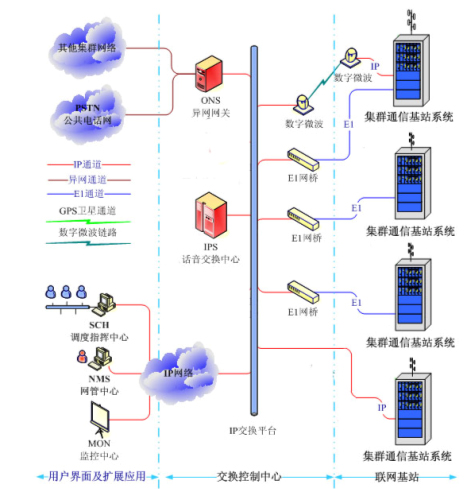

2、網絡圖

集群通信系統由聯網交換控制中心、集群通信基站系統和移動終端構成。



注：示意圖，實際系統網絡圖以建設方案為準。

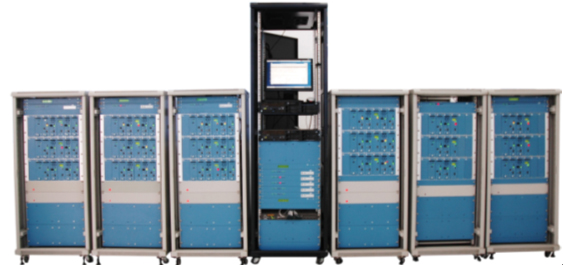

3、系統構成




注：因市場原因，本公司可能對產品外形設計進行調整，產品外觀以實物為主。

3.1 聯網交換控制中心

　　是多基站聯網的智能集群同播通信系統的核心，由一臺高等級服務器和專用控制設備實現，是整個聯網系統中信令和話音的樞紐，完成聯網系統的控制和交換、網絡的集中管理維護等功能，其可靠性與穩定性是聯網系統的關鍵。

▲ 網絡交換控制職能：

     ☆完成全網的控制信令處理，

     ☆呼叫過程控制：呼叫建立、呼叫維持、呼叫拆除

     ☆ 用戶管理

▲集中管理與維護

     ☆集中一點，可實現全網遠程維護管理，實現機房無人值守；

     ☆采用分組傳輸技術實現實時監視、管理；

     ☆系統中采用了定時匯聚、主動查詢和狀態變化實時反饋機制；

     ☆管理參數零緩沖設計方式，參數修改應用不中斷系統運行；

     ☆友好的網管用戶界面；

     ☆所有設備的模式、狀態及參數均實時、準確、直觀顯示；

     ☆詳盡的統計報表，為故障分析和系統負荷分析提供第一手材料；

3.2 集群通信基站系統

　集群通信基站系統由基站控制單元、信道控制單元、信道機和天饋系統構成。

　▲基站控制單元

     ☆完成基站系統總線和IP數據通道的連接

     ☆網絡質量診斷，提供模式切換依據

　▲信道控制單元

     ☆信道控制單元采用模塊化結構設計，與信道機安裝在同一機架內；

     ☆信道控制單元采用嵌入CPU和實時軟件操作系統，運行速度快。可靠性高。

     ☆ 信道控制單元提供信令和話音編解碼的處理，控制信道機無線信號的收發。

     ☆基站內任何一個信道控制單元均可承擔整個基站的數據記錄管理功能，它們在基站控制單元統一控制管理下運行。

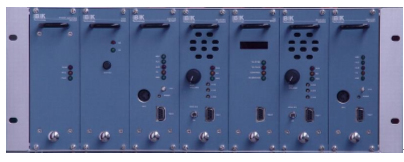

　▲信道機

     ☆采用模塊式結構設計，結構緊湊、性能優良、安裝維護方便；

     ☆由電源模塊、激勵模塊、功放模塊、接收模塊等構成；

     ☆發射功率可達50W，保證100%連續運行周期的性能穩定；

     ☆使用高可靠性電子元器件，在復雜的電磁環境中彰顯其卓越性能；

     ☆獲得國家無線電檢測中心型號核準；

　▲天饋系統

　由天線共用器、天線、饋線、防雷設備等構成，指標優良、穩定可靠。

4、功能特點

　▲先進的交換控制技術

　系統設計采用先進的數字交換技術，嵌入式處理器，內嵌多功能通信處理器。

　▲采用了分組軟交換技術

　針對無線集群指揮調度系統的特點，系統采用分組軟交換方式來完成基站間的話音互聯，避免個別基站的噪聲對整個網絡音質的影響，交換對音質沒有任何影響。

　▲系統障弱化及抗毀能力強

　系統為提高系統可靠性，設計為分級分散式控制，主控機定時檢查每一模塊的狀態，任何部位的故障只能影響部分工作。

     ☆聯網鏈路故障，聯網基站可獨立工作；

     ☆信令信道故障，自動由話音信道代替。

     ☆話音信道控制模塊損壞，該信道被封閉，不會被分配業務。

▲強化管理監控功能

　　為保障公安無線通信的正常使用，系統應具有較強的管理監控功能。在日常維護管理工作中，管理監控終端直觀全面地顯示整個網絡的實時運行、呼叫情況，基站之間的關聯情況，控制中心、基站、信道機的詳細實時運行參數等等，并可對用戶參數進行實時修改，方便用戶進行管理和維護工作。

▲擴展能力強

系統具備靈活的組網方式，可進行分級組網，系統擴容只需增加相應的功能模塊即可，無需對原有系統進行硬件調整。

▲雙鏈路備份功能

為保證系統聯網的可靠性，聯網鏈路可采用雙兩路互為備份，鏈路可選擇有線鏈路或無線鏈路。

▲體積小巧，安裝方便

系統采用工業級一體化設計，功能模塊緊湊，體積小巧，并在設計上充分考慮了散熱和電磁兼容。



▲生產設計可靠

公司通過ISO 9001-2000質量體系認證，系統部件和整機按照軍用質量標準組織生產，通過嚴格生產作業流程和系統測試，大大的提高了出廠設備運行的可靠性；通過了公安部的檢測認證。



5、功能列表

6、合作公司簡介

　　四川維德通信技術有限公司是一家專業從事警用350兆無線集群指揮調度通信系統設備研發、生產、銷售和服務的高新技術企業，是中國青年創業國際計劃（YBC）全國辦評審委員單位。公司擁有完全自主知識產權集群通信系統和智能集群同播通信系統產品。不但能滿足大、中城市公安警用無線指揮調度的需要，同時也能滿足地下軌道、高速公路等不同環境下的公安警用無線指揮調度的需要，已經廣泛應用于國內公共安全行業。
