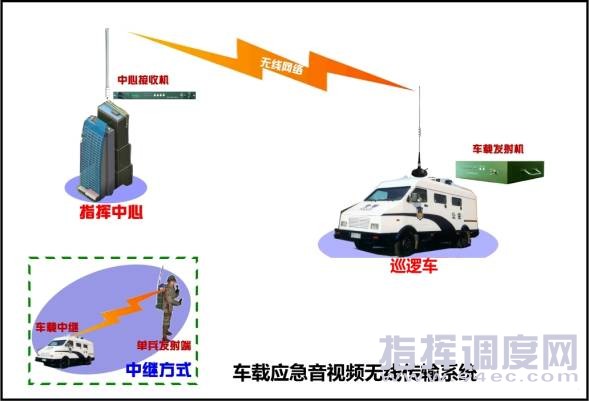

主頁（http://m.by236.com）：華信聯創：公安行業無線應急指揮系統 一.項目需求項目需求： 某單位根據實際需求，要建設一套無線應急指揮系統，以便提高對突發事件的響應速度。具體需求如下： （1）指揮中心設在辦公大樓，通過架設無線基站，實現無線信號覆蓋。 （2）前端為巡邏車，通過安裝車載無線設備，實現與指揮中心的無線互通，將車上的音視頻信號實時傳輸到指揮中心，要求傳輸距離≥20KM 。 （3）特殊環境，需要使用單兵設備，通過車載中繼方式，傳輸距離要求能夠≥5KM。 （4）傳輸設備應能實時傳輸FullD1(704*576)的圖像；如需要對視頻信號進行壓縮編碼，可采用的視頻壓縮標準為H.264/MPEG-4。 （5）考慮到存在復雜環境，存在建筑物和樹木阻擋，無線傳輸設備應具備較強的繞射能力。 二、項目分析 根據用戶的上述需求，結合客戶使用的實際情況，我們做了以下分析： 需要實現遠端巡邏車與指揮中心之間的無線音視頻傳輸，視頻需要上大屏幕，因此視頻傳輸質量應保證 D1（DVD畫質）的標準。 由于城區環境比較復雜，遮擋物很多，因此需要采用低頻無線設備，以實現較好的繞射能力。 由于傳輸距離要求遠，單基站方式難以實現，因此可采用多點接收或者中繼的方式。 綜合以上因素，首先我們認為采用340M頻段的無線設備最為合適，其次綜合對圖像質量、傳輸距離、繞射能力、可靠性等多方面參數的要求，我們認為采用BHU SYSTEM 3420系列作為主設備進行網絡架設，可最大限度的滿足用戶的需求。 三、方案設計原則 根據項目需求的具體情況，我們在設計中應遵循下列原則： 先進性原則 采用先進的設計思想，選用先進的網絡設備，使網絡在今后一定時期內保持技術上的先進性。 開放性原則 網絡設計及網絡設備選型遵從國際標準及工業標準，使網絡具有高度的開放性和所提供設備在技術上的兼容性。 可伸展性原則 網絡設計在充分考慮當前情況的同時，必須考慮到今后較長時期內業務發展的需要，留有充分的升級和擴充的可能性。充分利用現有通訊微波資源，為以后擴充到更高速率提供充分的余地。另一方面，還必須為網絡規模的擴展留有充分的余地。 安全性原則 網絡系統的設計必須貫徹安全性原則，以防止來自網絡內部和外部的各種破壞。貫徹安全性原則體現在以下方面： 提供了射頻信道的加密； 用戶可以通過設置自己的網橋或另加獨立加密設備實現更高的安全性； 網絡內部對資源訪問的授權、認證、控制以及審計等安全措施：防止網絡內部的用戶對網絡資源的非法訪問和破壞。 可靠性原則 網絡系統的設計必須貫徹可靠性原則，使網絡系統具有很高的可用性。可靠性原則體現在以下方面： 選用技術先進、成熟高可靠性的網絡設備； 系統增益儲備高； 鏈路的可維護性好； 四、項目方案 1、方案總述 根據實際需求，該方案可以分為無線圖像傳輸系統、中繼系統、單兵系統、存儲系統。無線圖像傳輸系統：一、覆蓋范圍內（以指揮中心為中心）現場圖像通過車載圖像傳輸設備把圖像直接傳輸到指揮中心。二、覆蓋范圍外（以指揮中心為中心）現場圖像通過車載圖像傳輸設備把圖像發射到中繼點（重點工作區域），通過中繼設備把現場圖像傳回到指揮中心。發射過來的圖像后把其圖像轉發到指揮中心。存儲系統能把指揮中心傳過來的圖像動態的存儲下來。  (中國集群通信網 | 責任編輯：陳曉亮) |
