主頁（http://m.by236.com）：華為：數字油田多媒體調度解決方案 隨著數字油田的逐步建設和自動化程度的提高，對調度通信提出越來越高的要求，調度點的數量不斷增加，調度業務的范圍和功能不斷擴大，對調度通信的可靠性、快捷高效性、組網靈活便捷性提出更高的要求。華為推出了多媒體的調度系統，為行業用戶提供了充足的調度手段，保證了指令的快速有效傳達和溝通的便捷、高效。 石油天然氣公司以及其分支機構分布較廣，相距較遠，原油、天然氣等易燃品的生產、儲運和配售過程的安全保障及人員調度成為油氣公司極其重視的問題。現有的指揮調度系統主要基于電話和IP交換技術，實現的是純語音調度。隨著對應急管理效率、應用管理范圍等方面需求的不斷提升，這種“只聞其聲、不見其人”的調度方式正在逐步轉向基于現代多媒體信息技術的指揮調度系統。 需求與挑戰目前油氣企業生產經營調度面臨如下挑戰：
解決方案華為油氣企業多媒體解決方案的邏輯架構如下圖所示。

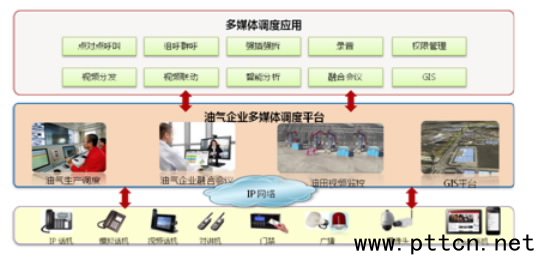

圖1-1華為多媒體調度解決方案邏輯架構 解決方案分為用戶終端接入、IP網絡、多媒體調度平臺和多媒體調度應用等四個邏輯層次。 用戶接入終端可以支持多種類型，包括模擬電話、IP話機、視頻話機、對講機、門禁、廣播（話音錄入與喇叭）、攝像頭、PAD或智能手機。 多媒體調度平臺包括調度、融合會議、視頻監控和GIS平臺。 多媒體調度應用，包括點對點呼叫、組呼群呼、強插強拆、錄音、權限管理、視頻分發、視頻聯動、智能分析、融合會議和GIS系統。 1、分級調度，拉通統一系統支持分級調度。例如，根據用戶需求，可以分為集團公司設立總調度室，集團所屬各單位結合實際成立相應調度部門，組織機構自上而下，形成以集團公司總調度室為中心，集團所屬各單位生產調度部門為二經樞紐，以各采油廠、煉油廠等基層生產單位相關部門為站點的三級生產調度指揮系統，逐級負責，按程序分層次地組織、協調、指揮 生產。在各級別調度室部署觸摸屏調度臺，配置調度員話機，分調度臺只能調度本單位下用戶。 調度分組：支持調度臺靈活分組，同組調度臺同時振鈴，先接先答；支持異機分組，可以實現跨局調度；同群信息共享，協同工作。例如，按照不同的勘探工程隊、開采生產組進行分組。 權限分級：支持調度臺分級、調度用戶分級，最多可以分六級。不同權限級別的用戶擁有不同的業務權限和呼叫權限。高級別用戶擁有比低級別用戶更多的業務功能權限和呼出權限，每個級別用戶的權限可根據用戶需求進行設置。 2、視頻通話，可視化指揮調度調度系統可以進行點對點的直接視頻通話，或視頻轉發。 視頻轉發是將調度臺上的視頻發送到調度臺、PAD等上面，這樣就可以在業務的移動過程通過PAD查看監控畫面。 通過視頻指揮調度系統，石油、石化企業可以通過系統快速發現事故隱患、實施協同應急并進行雙向交互式視頻溝通，解決了原來監控與會議分離、視頻資源不同共享、處理應急事件效率低下的問題。

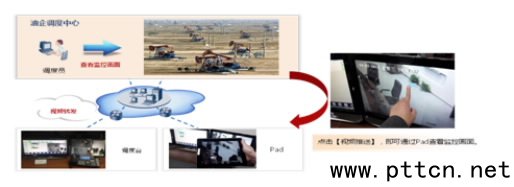

圖1-2 可視化指揮調度 3、便捷的融合會議，調度簡化方案支持油氣企業的統一管理和呼叫調度用戶，調度員可以通過撥叫觸發號碼快速發起會議；開啟會議保密鑒權功能，防止非授權人員隨便發起會議；一鍵操作，實現實時的數據、語音、畫面融合。 4、先進的系統架構，與集群、廣播等系統無縫對接華為調度系統采用業務與交換相分離的思想和先進的軟交換架構，由業務管理、網絡控制、核心交換、邊緣接入四個層次組成，具有良好的擴容和業務擴展性等特點，符合現代通信發展趨勢。可以與集群系統、廣播系統、短信貓、傳真網關對接。 5、智能監控聯動調度，提高應急反應效率與視頻監控平臺實現聯動，對于有監控前端的被調場所，建立語音通話的同時，實現監控畫面呈現在調度中心的顯示屏上，便于調度人員更直接的掌握現場情況。 如下圖所示，是視頻監控系統IVS和數據采集監控SCADA系統聯動過程。

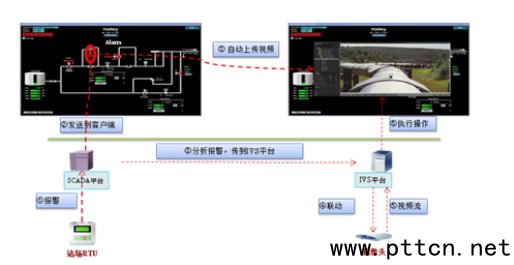

圖1-3 IVS和SCADA智能聯動 當有告警產生時，SCADA系統將告警發送上去給客戶端并在客戶端顯示。SCADA系統產生告警后，傳到IVS系統，確定告警所在位置后，將攝像頭的現場視頻信息傳送到執行操作，并自動調查對應攝像頭的現場視頻情況。 系統同時支持通過電子地圖對管轄區域的攝像機以及部分被調終端進行快速調度，可以在地圖上查詢告警源的分布，當發生告警時，可以在電子地圖上定位其所在的位置，便于選取合適的監控點，及時調取視頻實況。 此外，入侵檢測系統（IDS）也與IVS的報警聯動，類似IVS & SCADA系統聯動,只不過告警是由IDS產生的，而不是SCADA了。 解決方案組網解決方案的組網圖如下圖所示：

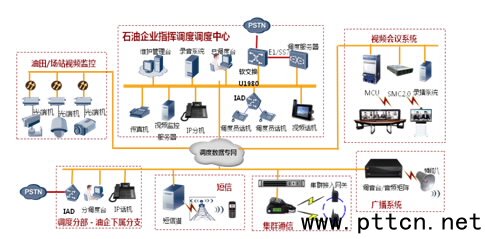

圖1-4 華為多媒體調度解決方案組網圖 方案以調度數據專網為骨干，連接系統油氣企業的各個部分。具體組成包括調度中心、視頻監控系統、視頻會議系統、調度分部、短信系統、集群通信系統、廣播系統。 1、在油氣公司總部調度控制中心部署一臺IP PBX交換機作為整個系統的核心交換設備。支持采用SIP中繼或者TDM中繼與其他PBX連接。 2、在調度控制中心部署一臺調度服務器，調度服務器通過IP的方式與IP PBX連接。 調度服務器內置會議橋資源，支持同時召開多個調度會議，目前單個調度會場支持120方用戶。調度服務器內置錄音資源，支持對經過調度臺的通話錄音。可以在用戶機房部署一臺錄音服務器，實現錄音文件的存儲。錄音文件也可內置于調度服務器內。 3、根據用戶需求在總部調控中心部署觸摸屏調度臺，單套調度臺可配置1~4個調度員話機，單個調度臺支持同時并發處理4路調度。調度臺可以調度系統內所有調度終端，實現來話分配、應急調度、電話會議召開等工作。調度臺提供以太網接口，支持遠程調度操作。 4、調度分機和調度員電話可以為模擬話機也可以是IP話機。模擬電話由IAD接入。IAD和IP電話均通過IP網絡注冊至到IP PBX上，IAD拉出來的電話線接在機房配線架上。 5、系統支持分級調度。根據用戶需求可以在分公司調度室部署觸摸屏調度臺，配置調度員話機，分調度臺只能調度本單位下用戶。 6、在分公司和分支機構可以根據用戶需求部署IAD或者IP話機，IAD下接模擬話機，IAD和IP話機均通過IP網絡注冊到總部調控中心的IP PBX上。 7、IP PBX作為交換平臺具有良好的擴展性，可通話增加用戶授權方便實現擴容；可以方便擴展統一通信、即時消息、視頻會議、多媒體信箱等業務應用。 8、與視頻監控平臺實現聯動，對于有監控前端的被調場所，建立語音通話的同時，實現監控畫面呈現在調度中心的顯示屏上，便于調度人員更直接的掌握現場情況。 9、支持通過電子地圖對管轄區域的攝像機以及部分被調終端進行快速調度，可以在地圖上查詢告警源的分布，當發生告警時，可以在電子地圖上定位其所在的位置，便于選取合適的監控點，及時調取視頻實況。 10、對于室外作業常用的集群系統，可以通過中繼網關的方式接入，實現無縫對接。 11、對于有非實時調度需求的需求，可以通過短信貓、傳真網關的方式接入，以短信、傳真的方式下發通知。 12、與廣播系統對接，應用于群體調度的場所或者緊急情況下的疏散。 13、配置一套EMS統一網管系統，對IP PBX和IAD進行配置、維護等管理；配置一套BMU服務器，實現對IP PBX下用戶狀態的實時監控；配置一套維護管理臺，對調度業務進行專業維護、監控、管理。 業務價值
華為油氣企業多媒體調度方案支持一鍵到位、多方通話、錄音、強拆強插、實時監控所有調度終端狀態等調度功能，支持多種調度終端，為油氣行業用戶提供了充足的調度手段，保證了指令的快速有效傳達和溝通的便捷、高效。方案是建立在華為軟交換平臺之上、面向調度領域的應用系統，具有以下特點： 1、調度系統架構在高性能服務器上，服務器主備熱切換，系統切換時現有呼叫不中斷；調度臺可主備，主備倒換不影響已接通通話；電信級高可靠性的硬件平臺可靠性99.999%，4級過載負荷控制、CPU流控等多種控制機制。同時配合華為運營商級軟交換系統，軟交換系統高安全性，支持1+1雙機熱備，關鍵部件熱備份。為用戶提供高可靠，可冗余的調度系統。 2、可視調度，智能監控，快速的全局應急指揮 具備視頻調度和視頻會議功能，先進的視頻編解碼技術，為調度用戶提供流暢的畫面，和高質量的語音。 調度臺與被調度用戶以及用戶間可面對面溝通，設備巡檢人員可以通過網絡把油田或管線現場視頻實時地傳給調度中心，也可以將視頻分發給專家，通過多媒體遠程實時支持現場，快速定位和解決油田或油氣管道問題，實現計劃、調度、操作、工藝業務的高效協同，提高調度效率。 視頻監控能快速圖像識別和提取圖像特征信息、圖像質量診斷，識別準確率≥95%，誤報率≤5%。視頻存儲，采用ROI增強編碼的智能策略存儲，對過期視頻降幀處理，實現長時間淡忘式的存儲策略，降低存儲空間節約30%。視頻檢索可按時間、事件、特征等多方式進行視頻信息提取，實現視頻的智能檢索。 視頻監控系統還可以和告警系統、GIS系統能夠聯動。例如，在油田生產場景下，如有入侵事件發生，安防系統就會報告入侵檢測告警；系統就能夠聯動定位到告警發生的攝像頭的具體位置，并對準方向，并進行激光錄像。除固定的終端，也可以提供移動終端，實現7*24小時的監控。對于需要人工干預的入侵事情發生，可以啟動應急通信機制，進行應急處理。 (中國集群通信網 | 責任編輯：陳曉亮) |
