2.3 VoIP網絡典型組網

此種解決方案核心網部分主要使用的網元是iUMG、iCS-P/UTEX-CS和iSG，其他的支撐部分如NMS和mBOSS系統、以及業務提供平臺的應用方案與C4級解決方案一致，就不再贅述。

iCS-P/UTEX-CS在VoIP解決方案中亦可以完成兩種角色的功能，一種是作為接入層的呼叫服務器，完成VoIP用戶呼叫處理功能；另一種是作為匯接局，在拓?fù)浣Y(jié)構比較復雜的網絡中完成C4級的匯接的功能。

iMS在VoIP解決方案中主要為軟交換網絡提供媒體資源，完成放音收號的功能。

iUMG在VoIP解決方案中完成的功能相當于中繼網關的功能，負責VoIP網絡與PSTN網絡互通時的媒體處理。

iSG是信令網關，在VoIP解決方案中主要完成IP網絡使用的M3UA/SCTP/IP協議與PSTN網絡使用MTP3/MTP2/MTP1協議之間的轉換，使兩種不同傳輸承載的網絡信令可以互通。

•VoIP終端之間的互通

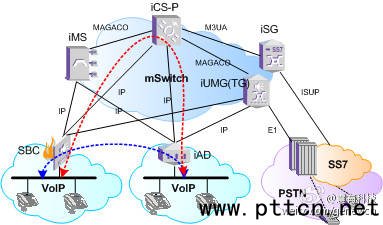

下圖描述的是VoIP終端之間互通的媒體和信令流。VoIP終端呼叫VoIP終端時，iCS-P/UTEX-CS作為呼叫控制服務器完成呼叫過程中的信令控制，負責號碼分析、路由等功能；媒體流是端到端的，在兩個VoIP終端之間直接傳輸，當系統需要向VoIP終端放音或者VoIP終端使用Conference業務時，iMS作為網絡的媒體資源服務器在iCS-P的控制下向VoIP終端提供放音收號等媒體服務。

mSwitch網絡中VoIP終端之間的互通

•VoIP與PSTN之間的互通

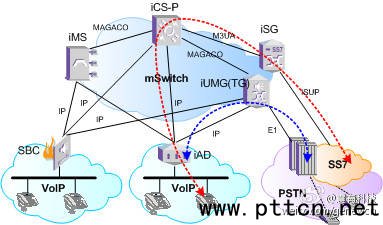

下圖描述的是VoIP終端與PSTN終端之間互通的媒體和信令流。當VoIP終端呼叫PSTN用戶時，iCS-P/UTEX-CS控制呼叫信令，當iCS- P/UTEX-CS通過號碼分析發現被叫用戶是PSTN用戶時，將信令通過iSG傳送到PSTN的關口局，由PSTN的關口局找到被叫用戶并完成信令交互；VoIP終端作為主叫用戶，當有需要告知主叫的被叫用戶狀態（如被叫用戶忙等）時，iMS會向主叫用戶放音；當兩個終端用戶接通后，媒體流需要通過接入層的iUMG傳輸?shù)街欣^層的iUMG，然后到達PSTN網絡。

mSwitch網絡中VoIP終端與PSTN之間的互通
