主頁（http://m.by236.com）：IP網絡監獄數字對講系統綜合解決方案 第一部分 方案設計說明 一、方案設計背景 監獄作為國家刑罰的執行機關，作為教育與改造罪犯的特殊場所，應充分利用高新技術建設數字化新型監獄，以科技促進監管防范能力、提升公正文明執法水平，進步監獄的監管安全系數和教育改造質量。 二、數字化監獄總體設計理念 數字化、智能化、集成化是監獄信息化建設的主要指標隨著數字化信息時代的到來，數字化監獄要求把有線通信、監控、報警、門禁、電子巡更、廣播、電教、信息管理、辦公自動化、生產管理、罪犯會見管理、罪犯親情電話管理、等硬件設施和軟件資源優化組合成一個能滿足監獄日常工作需要的完整體系。IP網絡可視對講系統應運而生，此系統具有監管安全性、管理智能性、辦公高效性、工作方便性等特征。 三、監獄對講需求分析 Ø 監舍：為防意外事件發生，需要對犯人的活動進行實時監控的；則通過監控報警系統與本次設計的對講系統聯動，若犯人在監舍內有任何違規活動，獄警都可以通過遠程控制中心廣播喊話來提醒犯人注意，進行警示廣播。對新的犯罪活動防范于未燃。若如果監舍內發生意外情況，犯人也可通過安裝在墻壁上的IP網絡對講終端與獄警聯系。在日常使用中可通過廣播系統采用無人值守的方式自動為監舍的犯人播放教育、科學、法律等方面文化知識。 Ø 監獄周邊、門口崗哨：監獄的周邊及門口是監獄與外界聯接的部分，往往是在押人員越獄逃跑的地方，通過監控系統與對講系統聯動發出報警，警示廣播喊話進行語音威懾，可以有效的保證在此看管的人員安全，并且可有效的配合監獄看管人員工作，防止在押人員越獄行為的發生。可以在看管人員較少的情況下，有效地對全監獄內情況進行全面掌握，以便及時做出反應； Ø 公共區域：在監獄廠房，食堂、室外操場等公共場合是犯人相對比較集中的地方，由于在押犯人情況混雜，往往容易出現各種異常情況，在獄警相對比較少的情況下，為保證各種公共區域的人員、設施的安全，必須要有一定的安全監控報警措施，通過監控系統與對講系統聯動，在出現非正常現象時，及時向現場在押犯人發出警示同時向有關監獄管理部門發出報警信號，以便及時地對各種非正常現象做出處理。 四、方案設計目標 Ø 貫徹“實用、可靠、先進、經濟”的八字方針，明確定位，分檔次設計； Ø 設計時充分考慮到方案的合理性、經濟性、先進性、可靠性、系統性及可行性。 五、方案設計原則 Ø 先進性和實用性：監獄設計本著實用與先進的原則。一方面能滿足監獄對講系統的要求，為各監獄提供呼叫、對講，另一方面，又要體現出監獄系統的先進性。在系統設計中要把先進的技術與現有的成熟技術結合起來，充分考慮到監獄的現狀和未來的發展趨勢。 Ø 高性能：系統的性能直接影響到整個監獄管理系統。監獄對講的性能若不足就會成為監獄管理系統的性能瓶頸，特別是以智能化監獄管理系統的要求，對監獄對講性能要求很高，因此，監獄設計和設備選用應提供較高的性能。 Ø 抗干擾能力：系統設計充分考慮到環境因素的影響，采取有效措施消除電力設施對對講系統的干擾。設備選型時考慮高、低溫的影響。 第三部分美一IP網絡內部通信系統介紹 一、IP網絡內部通信系統概況 環宇通生產的數字IP網絡對講/廣播系統采用當今最廣泛使用的TCP/IP網絡技術,將音視頻信號以IP包的協議形式在局域網和廣域網上進行傳送，是一套純數字傳輸的雙向音頻擴音和單雙向視頻傳輸的綜合系統，徹底解決了傳統廣播系統存在的音質不佳、維護管理復雜、傳輸距離短、互動性差、只聞其聲不見其人等問題。該系統設備使用簡單，安裝擴展方便，有網絡的即可接入，網通四海。 系統應用領域涉及工業（鋼鐵、電力、石化）、軌道交通、監獄和金融業等，特別為那些對通話功能和可靠性要求極高的工作場所設計，它們多是嘈雜及高危作業區。據此，美一提供按不同要求而設計的產品：辦公環境、普通室外環境、惡劣工業環境和特定環境的對講終端，滿足客戶所需組合。 二、美一IP網絡內部通信系統構成 該系統配置的設備包括：系統服務器軟件、IP網絡尋呼話筒、IP網絡對講終端組成。 三、美一IP網絡內部通信系統特點 Ø 全數字音視頻對講，采用TCP/IP網絡傳輸技術，將音視頻信號壓縮，以數據包的形式在局域網/廣域網傳輸，實現純數字雙向音頻傳輸或單雙向音視頻傳輸。 Ø 免IP網絡地址盒，管理主機尋呼話筒不限路數，不限管理IP網絡對講終端數量。 Ø 尋呼話筒與監倉對講終端對講：尋呼話筒自帶攝像頭，免提通話方式，7寸液晶全觸摸屏顯示，6個快捷按鍵；每個監倉對講終端對應一個觸摸按鈕（觸摸按鈕上添加文字描述信息），對講終端呼叫報警時選中觸摸按鈕便可對講；監倉對講終端有防拆、防人為破壞功能。 Ø 尋呼話筒之間相互對講：各管理中心尋呼話筒之間能相互呼叫，并可實現雙向可視對講。 Ø 多級管理架構：系統有四級以上管理架構，能將不同級別的多個值班室尋呼話筒統一聯網；系統有以太網的對方即可接入，支持跨網段、跨路由，可接入互聯網。 Ø 可選擇雙鍵對講終端，系統設定對講鍵呼叫值班室，報警鍵呼叫監控中心。 Ø 數字錄音錄像：尋呼話筒能對通話過程進行錄音錄像，并可記錄呼叫、通話的時間，錄音錄像文件保存在尋呼話筒中，空閑時自動上傳到服務器上，能有效節約尋呼話筒的存儲空間。 Ø 轉移托管功能：尋呼話筒上有“轉移托管”菜單，按此菜單便可將所屬監倉對講終端托管給其他尋呼話筒操作管理，托管時本機在監倉對講終端呼叫前45秒內能接受監倉對講終端的呼叫。 Ø 開門提示：系統支持每個監倉接2-4對門磁。 Ø 開鎖功能：系統支持每個監倉接2把電控鎖，尋呼話筒要能分別控制每個監倉2把電控鎖的開閉。 Ø 廣播功能：尋呼話筒可對所屬的監倉對講終端進行全區廣播廣播方式支持mp3文件廣播、喊話廣播和外接有源音源廣播。 Ø 呼叫無應答轉移：當監倉對講終端呼叫尋呼話筒超時無應答時，系統可以將監倉對講終端的呼叫轉移到其他指定的尋呼話筒上。 Ø 關機轉移：當被呼叫的尋呼話筒關機時，系統可以將監倉對講終端的呼叫轉移到其他指定的尋呼話筒上。 Ø 遇忙轉移：當監倉對講終端呼叫尋呼話筒超時遇忙時，系統可以將監倉對講終端的呼叫轉移到其他指定的尋呼話筒上。 Ø 手動轉移：尋呼話筒可在接聽前或接聽后，將監倉對講終端的呼叫轉移到其他尋呼話筒。 遠程控制：系統可遠程控制監倉燈光的開啟及關閉，系統可遠程控制監倉電視的開啟及關閉。 Ø 聯動控制：提供TCP指令、UDP指令、RS485接口、開關量接口。 Ø LED走廊顯示屏：系統支持接入LED顯示器，顯示報警的監倉分機號。 Ø 呼叫優先：對講終端可設優先等級，高級別用戶可以中斷低級別用戶；同時擁有3條鏈路，優先級從高到低依次：對講、廣播、監聽監視。 Ø 監聽監視：可利用尋呼話筒或系統軟件監聽監倉對講終端周圍的聲音，當對講終端帶攝像頭時，可監視監倉對講終端周圍的現場情況；監聽監視時，能達到對講終端無察覺。 Ø 巡更：每次巡更的時間、機器號、照片上傳到服務器。 Ø 遠程自動升級：通過系統軟件可自動升級設備固件。 四、美一IP網絡內部通信系統核心技術 Ø TCP/IP技術：采用TCP/IP網絡技術，純數字傳輸，通信不受地域限制。 Ø 數字音視頻技術：數字音視頻技術是將模擬音視頻信號數字編碼，通過網絡傳輸后，再由網絡終端解碼成高保真的模擬音視頻信號。本系統借助于已有的以太網網絡，具有傳輸損耗小、畫面清晰、音質佳、不受區域限制、后期維護成本低等優勢，得到業內好評。 Ø 回音消除技術：回音消除技術是為避免雙向對講時終端揚聲器的聲音再次進入話筒，引起的音質差、嘯叫等現象的發生；抑制環境噪音對通話質量的影響而采取的技術手段，保證高質量的語音通話。 五、美一IP網絡內部通信系統核心設備介紹 （一）系統服務器管理軟件（TB-6000）

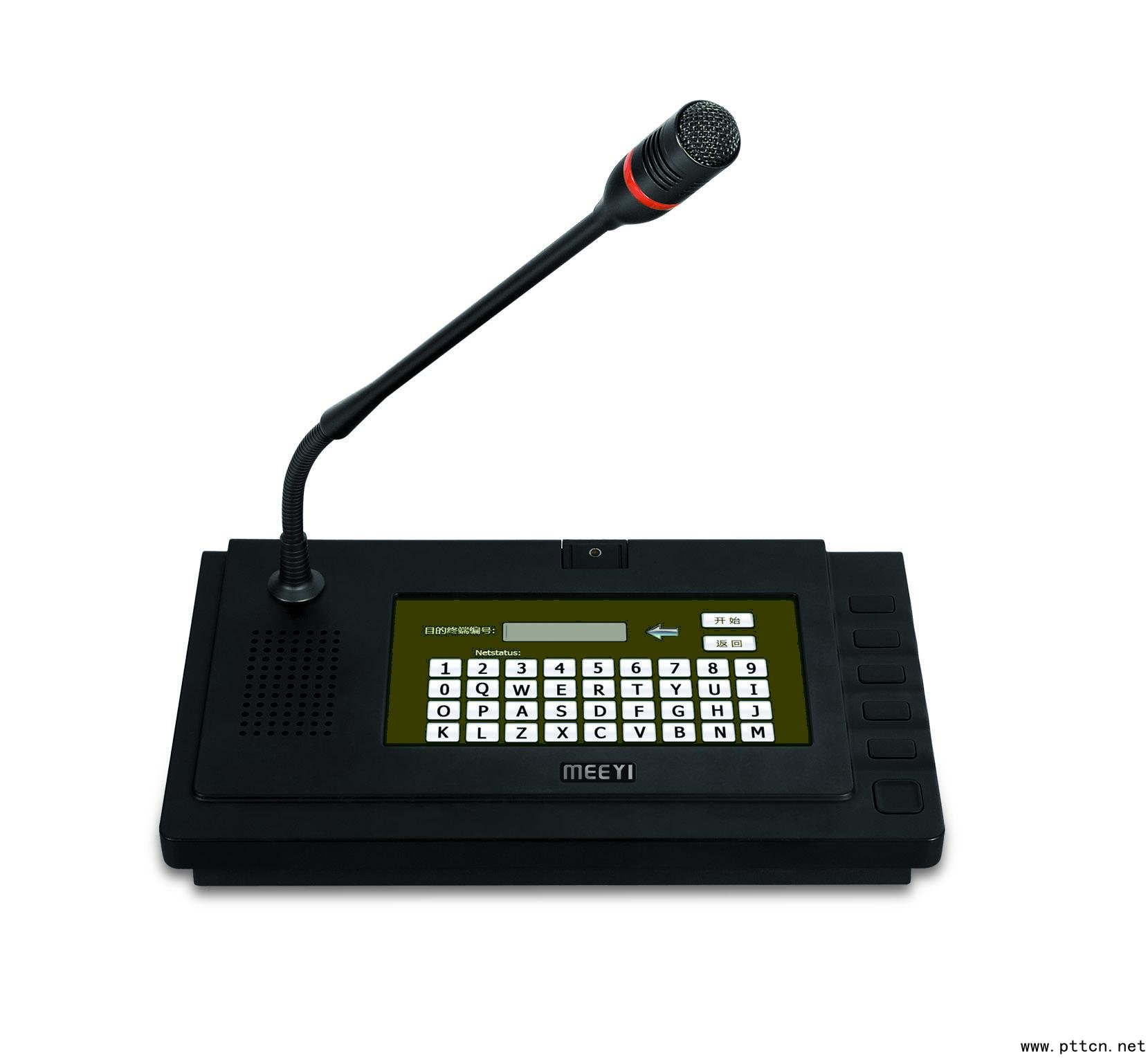

系統軟件包由服務器軟件、工作站軟件及工具軟件組成。 l 服務器管理軟件：負責整個系統的運行通信、設備信息的設置存儲；整個系統中的對講設備是通過服務器管理軟件進行交互信息的，所以必須有服務器管理軟件的支持，軟件沒運行的話，所有設備都處在網絡斷開狀態，不能相互通信。 l 工作站軟件：主要負責配置對講終端，管理尋呼話筒和對講終端，可以進行呼叫、監聽、監視、可進行視頻回放、遠程升級、控制輸入輸出設備等功能。 l 工具軟件：一些輔助小工具，對系統功能的一些補充。 （二）IP網絡尋呼話筒（TBV-6107-S）
規格參數
（三）一體式IP網絡單鍵對講終端（TB-6201A/ TBV-6201A）
規格參數
（四）一體式IP網絡雙鍵對講終端（TB-6201B/ TBV-6201B）
規格參數
第四部分美一IP網絡內部通信系統監獄應用解決方案說明 一般情況下，監區內部由獄警管理；監區外部由武警部隊看守。 一、監獄監倉對講系統說明 （一）監獄監倉對講系統實現功能 Ø 點對點全雙工通話：當監倉有緊急情況發生時，可及時向值班室報警及對講；如值班室無人應答，能自動轉到主控中心代答；主控室具有值班室的所有功能，可隨時與各監倉進行對講. 值班室之間也能夠對講. 服務器對通話進行同步錄音； Ø 廣播喊話：監控中心可以對全體監倉廣播喊話；值班室可對管轄范圍內的監倉廣播喊話(廣播優先級比對講高)； Ø 實況監聽：監控中心可以監聽任意監倉環境聲音； Ø 緊急報警：當監倉遇有緊急情況，通過報警按鈕通知監控中心，中心警燈自動閃爍。 （二）監獄監倉對講系統拓撲圖
二、監獄探訪對講系統說明 （一） 監獄探訪對講系統實現功能 Ø 控制主機能管理所有的探訪點，并能顯示每個探訪點的狀態（即：是否處于通話狀態） Ø 控制主機能掌握每路分機的通話時間，并能根據情況對每一路分機的通話時間進行增加或減少。 Ø 控制主機具有監聽功能，能選擇監聽任一探訪點的通話。 Ø 家屬來探訪犯人時，主機能監聽二者的通話，當犯人說了不該說的話時，可以切斷分機的通話。 Ø 家屬和犯人的通話時間要結束時，有聲音提示通話中的分機。 Ø 家屬和犯人的通話時間結束時，系統能自動切斷分機通話。 Ø 當同一時間有多個分機在通話時，可以通過多個監聽分機對通話分機進行一對一的監聽，監聽人員能知道分機的通話時間；當分機說了不該說的話時，監聽人員能對通話中的分機進行插話或切斷。 Ø 控制主機有錄音輸出口，能輸出每路分機之間的通話聲音信號，能配合錄音設備能對通話內容進行錄音，并記錄通話的分機號、通話開始時間、通話結束時間。 Ø 分機間通話方式為雙工對講，聲音要清晰。 （二）監獄探訪對講系統拓撲圖
三、監獄武警崗哨對講系統說明 （一）監獄武警崗哨對講系統實現功能 Ø 點對點全雙工通話：監控中心可呼叫哨兵崗樓對講. 哨兵崗樓之間也能夠對講. 服務器對通話進行同步錄音； Ø 監聽監視：中心可以通話尋呼話筒監視、監聽各個崗亭的對講終端； Ø 廣播喊話：監控中心可以對全體崗樓廣播喊話(廣播優先級比對講高)； Ø 緊急報警：當崗樓遇有緊急情況，通過報警按鈕通知監控中心，中心警燈自動閃爍； Ø 全網部署：多個監獄的武警中隊可以聯網，在武警支隊監控中心與任意一個中隊的終端通話。 （二）監獄武警崗哨對講系統拓撲圖
四、監獄審訊對講系統說明 （一）監獄審訊對講系統實現功能 Ø 點對點全雙工通話：當有緊急情況發生時，可及時向監控中心報警及對講； Ø 廣播喊話：監控中心可以對全體審訊室廣播喊話； Ø 實況監聽：監控中心可以監聽任意審訊室環境聲音； Ø 緊急報警：當審訊室遇有緊急情況，通過報警按鈕通知監控中心，中心警燈自動閃爍。 （二）監獄審訊對講系統拓撲圖
五、監獄獄警監區巡邏對講系統說明 （一）監獄獄警監區巡邏對講系統實現功能 Ø 點對點全雙工通話：監控中心可呼叫監區巡邏獄警.對通話進行同步錄音； Ø 監聽：監控中心可以通話尋呼話筒監聽各個巡邏監區的對講終端； Ø 廣播喊話：監控中心可以對全體巡邏監區的對講終端廣播喊話(優先級比對講高)； Ø 緊急報警：當巡邏監區遇有緊急情況，通過報警按鈕通知監控中心，中心警燈自動閃爍。 第五部分 附則及承諾 系統設備免費保修一年，保修日期從驗收合格之日算起，在保修期間內，所有由非人為、非自然災害或非不可抵抗力造成的設備損壞，由本公司無償更換設備。系統實行終身維護，在保修期限外的維護，只收取設備更換費用及設備返修費所需的費用。 Ø 我司提供全天候技術支持。 Ø 系統竣工后，本司人員對相關操作人員進行免費培訓，培訓內容與培訓效果必須得到甲方認可，并作為驗收的一項指標。 Ø 系統應嚴格按照國家有關法規、規范組織施工。 Ø 系統功能應達到設計要求。圖像質量及安裝工藝應達到公安部門有關驗收標。 Ø 各施工從業人員應嚴格遵守國家有關保密制度，系統的配置、布局等重要參數及相關圖紙資料均屬保密范圍。 Ø 免費為甲方提供設計方案及圖紙。 Ø 更為詳細的保修條款可與甲方協商，盡可能滿足甲方的要求。 (中國集群通信網 | 責任編輯：陳曉亮) |
