主頁（http://m.by236.com）：基于ARM及GPRS的智能家居系統的實現 近年來，隨著網絡通訊技術，電子技術，計算機技術的迅猛發展，人們對生活質量提出了更高的要求，現代化的家居環境也備受人們的關注。目前，國內的智能家居系統主要集中在對單個住宅分散的子系統的控制上，這些子系統功能上比較單一，很難實現信息共享，不便于進行集中管理。本文針對目前國內智能家居系統的局限性，提出一種基于GPRS無線技術的智能家居系統，不僅能對小區多個住宅內的安全狀況進行實時監控，還實現了“三表”（即水表、電表、燃?xì)獗恚┑倪h(yuǎn)程抄送。
1．GPRS技術簡介
2．系統功能及總體結構設計 （1）家居安防監控：當小偷闖入住宅或者有火災、燃?xì)庑孤┑任＜笔录l(fā)生時，監控終端能實時地監測到險情，向監控中心發送告警信息，監控中心則以GSM短信的方式通知戶主。 （2）家居安全狀況遠程實時監控與查詢：主人離家在外，可通過發送手機短信的方式來查詢家中安全狀況信息。 （3）現場圖像抓拍功能：在設防狀態下，當紅外傳感器或者門磁觸發告警時，系統將啟動圖像抓拍器，對現場進行拍攝，所拍攝的圖像通過GPRS網絡發送到監控中心的主機上進行備份。用戶也可以通過發送送機短信的方式來啟動圖像抓拍的功能。 （4）“三表”遠程自動抄送與門禁功能：可以定時或主動讀取用戶家中的水表、電表、煤氣表的用量，并根據相應價格計算費用。當有刷卡開門事件時，判斷卡合法則允許進入。

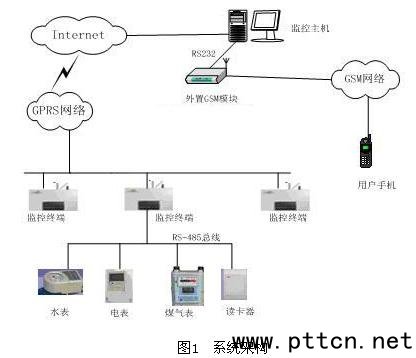

2．2系統總體結構
系統工作時，監控終端循環檢測安裝在室內的門磁、紅外、煙霧、燃?xì)獗O(jiān)測等傳感器，當檢測到有異常情況發生時，終端控制警笛發出告警聲音，提醒戶主及物業管理人員有險情發生并采取防范措施。另外，監控終端還通過GPRS網絡向監控中心發送告警信息。當終端檢測到門磁或紅外告警時，將啟動圖像抓拍器，對用戶室內現場進行連續拍照，拍攝到的圖像終端先進行緩存，再通過GPRS網絡發送至監控主機，監控主機將圖像以文件的形式進行備份。 監控終端還循環接收監控主機下發的數據請求命令，終端對這些命令進行解析。如果是查詢傳感器及門磁狀態，監控終端對相應傳感器的狀態進行檢測，向監控主機返回傳感器的狀態信息；如果是查詢水表、電表或者煤氣表的用量命令，監控終端根據“三表”的RS-485協議，構造查詢幀命令,發送相應的查詢命令，將“三表”返回的數據按照系統的通信協議打包，通過終端上內置的GPRS模塊發送到監控主機。監控主機接收到終端發送的數據后，先對數據幀進行解析。若是告警信息，則監控主機將根據不同的告警播放相應的告警提示音，提醒管理員作出處理。當有告警發生時，監控主機通過RS232接口輸出AT指令，控制外置GMS模塊向系統預先設置好的住宅主人的手機號碼發送告警短信，通知戶主家中有警情發生。同時，監控主機還將把告警事件以日志的形式記錄下來，以便事后對告警信息進行查詢；當接收到的數據幀是抄表命令返回的數據時，主機將把數據寫入到系統數據庫。同時，在顯示界面上彈出一個新窗口，顯示戶主信息、查詢時間、表的用量、相應費用等信息。
3．系統硬件設計

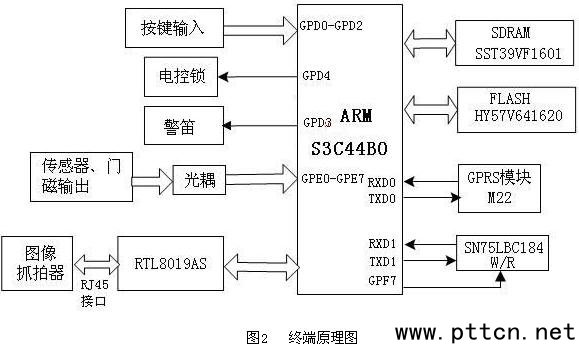

終端硬件采用的是嵌入式硬件平臺，CPU選用三星公司的基于ARM7TDMI內核的S3C440X微處理器，該處理器是三星公司專為PDA和一般應用開發提供的高性價比和高性能的解決方案。經過性能與成本的綜合考慮,GPRS模塊選用明基公司的 M22模塊。該模塊可工作在三種頻率下：900/1800/1900MHz。支持語音通信，具有GPRS、USSD和CSD三種數據方式及SMS和FAX功能；內嵌TCP/IP協議，軟件支持標準AT 指令并遵循3GPP 27.07/27.05規范。
S3C44B0的IO口的D口擴展了三個按鍵，它們是設防鍵、開門鍵、消告警鍵。按下設防鍵，CPU檢測到IO口為低電平，系統進入監控狀態。該狀態下，系統將循檢測門磁及所有已經安裝的傳感器。由于選用的傳感器輸出電平為0V或12V,而S3C44B0的外圍接口電平為0V~3.3V，傳感器的輸出需經光耦隔離后連接至CPU的IO引腳。采用光耦隔離還有一個作用：在雷雨天氣，傳感器輸出導線很容易引入雷電，導線上會有瞬時高壓脈沖，用光耦將傳感器的輸出與CPU的IO口隔離后，起到保護CPU的作用。當監測到開門鍵按下，電控鎖吸合，門將打開，此時為合法開門狀態，不會產生告警。如果是在監控狀態下，門被強行打開，則門磁輸出由低電平變?yōu)楦唠娖剑珻PU檢測到門磁傳感器輸出高電平，產生告警，CPU控制GPD3口輸出低電平，觸發警鈴產生告警音。告警發生時，CPU通過UART0發送AT指令來控制GPRS模塊，經GPRS網絡向系統監控主機發送告警信息，監控主機對告警信息進行分析處理。M22模塊與CPU采用115200bps的波特率進行通信。它們之間的接口比較簡單，只需要將接收和發送兩個引腳進行連接。考慮到本系統運行過程中需要保存大量的事件日志，如“三表”查詢的數據、告警事件日志以及告警抓拍到的50張圖像等，系統擴展了大容量的外部存儲器HY57V641620(容量為8MB的SDRAM)，SST39VF1601(2MB的FLASH)。其中SDRAM主要負責程序運行以及中間數據的保存，2MB的FLASH主要負責源程序的保存以及一些掉電需要保存的歷史數據，事件日志、圖像數據等。
|
