主頁（http://m.by236.com）：高清智能車牌識別系統分析

近年來，利用計算機視覺分析等先進的信息技術實現高效、安全的智能交通已成為交通、治安管理的主要發展方向，而車牌識別是整個智能交通及治安管理大平臺建設重要的基礎技術，這項技術已被廣泛應用于各個相關領域，本文針對當前熱門的高清智能車牌識別系統進行簡要分析，希望讀者喜歡。

        隨著國民經濟的高速發展，汽車保有量急劇地增長，對交通、治安管理的要求也日益提高，利用計算機視覺分析等先進的信息技術實現高效、安全的智能交通已成為交通、治安管理的主要發展方向，而車牌識別是整個智能交通及治安管理大平臺建設重要的基礎技術，這項技術已被廣泛應用于各個相關領域，如治安卡口系統、電子警察系統、旅行時間系統、區間測速系統、套牌車檢測系統、車輛區域關聯性查詢分析系統、跟車關聯性查詢分析系統等。另外在公路收費、停車管理、交通誘導、交通執法、車輛調度、交通參數采集等領域也有廣泛的應用。

當前熱點
        車牌識別系統經過多年的發展，已成為一項較為成熟的技術，總結來看，系統發展呈現出以下幾個明顯的熱點和趨勢。

高清晰
        傳統車牌識別系統，采用模擬標清成像技術，分辨率最大為768×576，像素?cái)?shù)不足。模擬系統線性成像面臨圖像層次感不強、對比度差等問題，同時由于分辨率的限制，模擬標清攝像機抓拍的圖像視場小，為保證車牌抓拍的分辨率往往要犧牲車輛全景，從而導致無法清晰地抓拍前排人員的面部特征及乘坐狀況，直接結果是對如刑偵、治安等業務部門要求追查套牌車輛、黑名單車輛、肇事車輛的司機面貌等顯得無能為力。

        采用高清晰攝像機成像技術（通常為140萬或200萬像素，更高分辨率的高清晰攝像機也已出現），并結合新一代補光技術，對車輛及人像抓拍的圖像質量大大提高，不僅可以清晰抓拍車牌，還可以提供高質量的前排司乘人員的面貌圖像，并且可以記錄車輛全貌及車載情況等信息，從而滿足了刑偵、治安、交警等多個業務部門的需求。此外，采用200萬或者更高像素的攝像機，一個攝像機可以抓拍2-3車道，系統建設效率也明顯提高。因此，高清晰的車牌識別系統，包括治安卡口系統、電子警察系統等，已成為當前發展的一個熱點。

高智能
傳統的車牌識別系統以記錄機動車輛和識別車牌為主，主要服務于交通管理應用。當前的車牌識別系統在業務應用上已經超越了單一的交通管理而服務于多個業務部門，而高智能的識別技術能讓這些部門的應用成為可能。

        通過智能分析和目標跟蹤技術，抓拍對象已不僅局限于機動車，且擴展至非機動車和行人等，更好地服務公安應用；
·通過計算機視覺技術，不僅可識別車牌號，同時可識別車身顏色、行人衣服主體顏色、車輛類型（貨車、大巴、中巴、小型貨車等）、車標（廠商標志）等，使檢索查詢更方便，更迅捷。

視頻檢測觸發
        在車牌檢測技術上，傳統的車牌識別系統采用線圈觸發為主，其優點是原理簡單，捕獲率高。但是敷設線圈需要一定的施工量，維修或安裝需中斷交通，破壞路面，線圈也有易老化的問題，同時線圈易被重型車輛、路面修理等損壞，在實際使用中有種種不足之處。此外，線圈觸發系統因?qū)Ψ菣C(jī)動車和行人無觸發效果，故“抓拍”效果不佳。

        另一種常用的觸發技術是視頻檢測技術，基本原理是采用計算機視覺技術和目標跟蹤技術來分析視頻流，檢測出其中的運動目標而實現抓拍。視頻檢測觸發方式主要優點是不需外部觸發源，系統安裝維護簡單。目前最新的視頻檢測技術對于機動車、非機動車、行人等各種捕獲目標已達到極高的圖像有效率（>99%）。因此，采用純視頻檢測觸發的系統或采用線圈檢測和視頻檢測雙觸發的系統，已成為當前主要發展方向。而視頻分析技術，使系統功能進一步擴展，使得事件檢測、行為分析成為可能。

系統原理
        車牌識別系統主要包括高清攝像機、鏡頭、補光燈、車牌識別器、傳輸系統、中心應用系統等組成。有的系統還需要外部觸發單元，如地感線圈+車輛檢測器或雷達檢測等。車牌識別系統主要是通過對抓拍的圖片進行分析以識別車牌。根據采用的觸發方式不同，如果采用外觸發，例如線圈或者雷達觸發，則對觸發瞬間抓拍到的圖像進行分析以識別車牌。如果采用視頻檢測方式，則對采集的視頻以每秒25幀的幀率分析以識別車牌。
車牌識別算法一般有以下主要步驟：

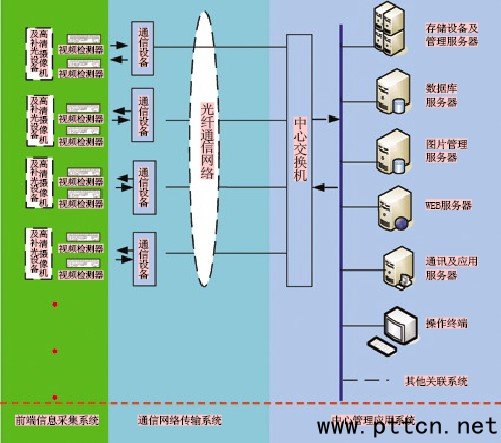

圖1  典型的車牌識別系統示意圖

        車牌定位，車牌切分，二值化和最終的字符識別等。此外，成熟的算法一般還有傾斜校正、陰影處理等特殊處理技術。新一代的車牌識別系統還引入了目標跟蹤技術以抓拍非機動車和行人等目標，并且引入顏色識別技術、車型識別技術、車標識別技術等。

典型應用
系統結構
        下面介紹一個典型的車牌識別系統，它可以分為前端信息采集系統、通信網絡傳輸系統、中心管理應用系統三大部分，如圖1所示。

1、前端信息采集系統
        前端信息采集系統主要由視頻檢測器、高清攝像機、輔助照明設備及設備基礎設施等組成，此系統采用視頻檢測觸發的方式，不需要外部觸發單元。

        高清車牌識別系統對運動狀態的目標不但要有高速圖像捕獲率，還必須要抓拍到清晰的圖像（車牌、前排司乘人員、行人），作為事后查詢、特征搜索和取證的重要依據。為此，采用200萬像素的高清晰攝像機和配套的高清鏡頭（能滿足200萬像素高清晰攝像機要求的鏡頭），一臺高清晰攝像機可抓拍兩個機動車道的車輛并兼顧相鄰車道的交叉，同時提供全景照片，徹底解決跨線漏車問題，清楚記錄車輛圖像，同時還可以清晰地顯示前排司乘人員的面貌和行人特征，充分體現高清系統的優勢。
