主頁（http://m.by236.com）：淺析汽車拍照識別系統應用現狀

汽車牌照識別系統發展幾年來，已得到很多用戶的青睞，并在較大范圍內使用。本文就以其應用現狀為基礎，為讀者詳細介紹汽車牌照識別技術的主要內容，希望給讀者一點參考。

        根據標準《JT-T604-2004汽車號牌視頻自動識別系統》的定義，汽車牌照識別器是用來對車輛號牌進行圖像抓拍、分析識別，最終輸出車輛號牌信息的系統。

        汽車牌照識別器采用包含智能補光技術的專用成像系統，其基于計算機圖像處理技術對抓拍的車牌圖像進行分析，通過定位、旋轉、校正、分割、識別等過程，自動識別汽車牌照。

汽車牌照識別技術介紹

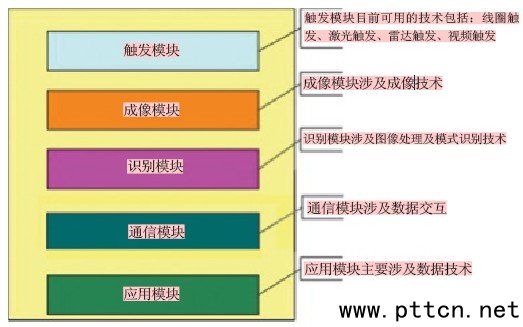

        汽車牌照識別系統主要包括觸發模塊、成像模塊、識別模塊、通信模塊和應用模塊五部分。其中成像模塊、識別模塊是汽車牌照識別系統的關鍵，組成結構參見圖1汽車牌照識別系統模塊結構圖。

圖1   汽車牌照識別系統模塊結構圖

        觸發模塊：自動檢測車輛在指定區域的存在，常用的觸發方式有線圈觸發、視頻觸發、紅外觸發、雷達觸發、激光觸發。目前，收費系統中使用最多的觸發方式為線圈觸發。

        成像模塊：用成像控制和補光技術，使得攝像機全天候成像清晰。

        定向反射與自然光相結合的識別原理，提高了牌照識別率和定位率。定位率高，則識別率也高。攝像機成像控制技術和智能補光技術，確保了成像質量，使得不受大燈和光線明暗的影響，成像清晰、識別率高。

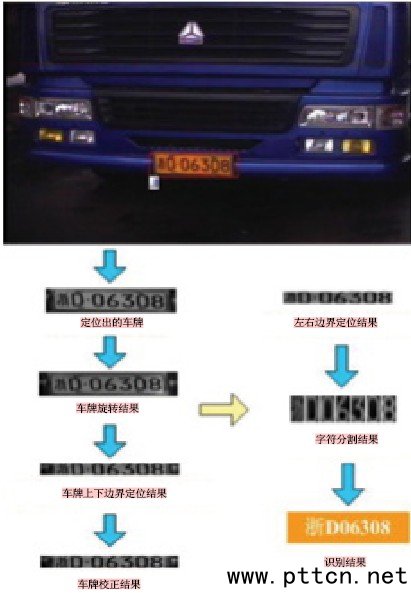

        識別模塊：其用于抓拍車輛圖像，采用圖像處理和模式識別技術對抓拍的圖像分析、識別，識別過程參見圖2。

圖2   識別模塊過程示意圖

        通信模塊：根據通信協議，識別模塊跟與之相連的設備進行數據交互。

        應用模塊：根據車輛信息化管理的需要，對車輛相關信息進行存儲、查詢、分析等，以達到應用的目的。

汽車牌照識別系統應用范圍
        汽車牌照識別系統近幾年發展火熱，在各地已經有實際的應用，其應用范圍主要在城市交通管理、高速公路收費管理、公路超限治理、其它應用等四個方面，下面分別進行闡述。

城市交通管理
1、治安卡口
        近年來，隨著各地“平安城市”項目的大量應用，治安卡口系統也成為當前國家“平安城市”項目的主要內容。
治安卡口系統要滿足刑偵、經偵、禁毒、治安、國安、交警各業務部門的實際需求，提供可供實戰的應用功能，真正成為公安管理部門的有力武器。

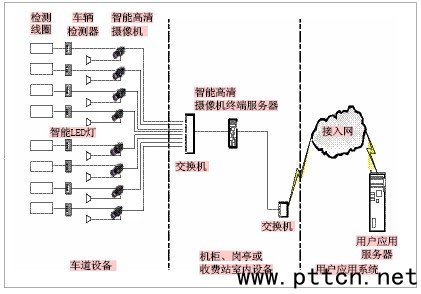

        治安卡口大多設置在道路的路段上，部分設置在公路收費站收費車道上，其治安卡口系統聯網組成架構可參考圖3治安卡口系統結構框圖。

圖3   治安卡口系統結構框圖

2、違章闖紅燈抓拍系統

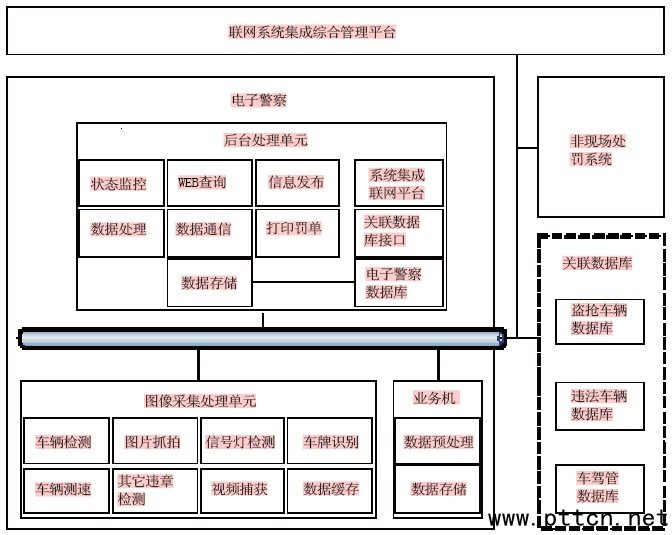

        汽車牌照識別系統也常被安裝在交通路口，俗稱電子警察系統，其由最初簡單的闖紅燈抓拍被演變?yōu)楝F(xiàn)在的卡口記錄功能和視頻觸發、抓拍多項違章內容的綜合監控系統，包括超速行駛、違章壓黃線、禁區停車、逆行、測速、黑名單報警等多項內容，電子警察系統組成架構和功能可參見圖4。

圖4   電子警察處理系統功能分布圖

3、移動查車系統
        汽車牌照識別系統可安裝在移動車輛中，其既不受氣候、場地的影響，又機動靈活、取證方便，可在道路中任意位置進行識別過往車輛的車牌信息，是流動的治安卡口。

4、旅行時間等交通信息發布系統
        隨著城市交通智能化的深入，智能交通系統（ITS）正向信息服務方向發展。目前的ITS系統要求實時采集、及時發布道路交通信息。使道路使用者通過情報板，能夠隨時了解從甲地到乙地間的運行時間、運行速度、堵塞長度等。另外，通過車內廣播和路側廣播可以了解到各個路口的信息。如果安裝了車載終端，這些信息還會自動轉換為文字。

5、擁擠收費系統
        最近，上海、廣州等大城市宣布將根據市場需求和道路容量，研究更加完善的調控措施和合理的機動車總量規模，在適當?shù)臅r(shí)候推行“道路擁擠收費”。

        上海將選擇部分市中心區域限制私車在特定時段行駛，從而擴大公交車的路權，提高公交車的速度。據預測，在實行“擁擠收費”的區域內，交通量有望降低10%到20%，平均車速將提高15%到25%。
