主頁（http://m.by236.com）：拆機解讀：LCD監視器的重要組成部分

【中國集群通信網】本文主要是通過邊拆機、邊測試、邊講解的方式，結合實際應用中碰到的問題，來全方位地解讀LCD監視器，讓用戶對LCD監視器的了解更加深入透徹，方便用戶根據項目工程的需求來選購合適滿意的產品。我們來看看LCD監視器的兩個重要組成部分。

　　1、液晶屏的類型

　　在測試過程中，我們首先關注的是監視器的液晶屏，因為液晶屏的價格大概占監視器成本的一半。據了解，液晶監視器的屏幕類型大多數是采用TFT屏。在TFT-LCD監視器中，TFT的功能相當于一個開關管，通電時導通，液晶分子排列有序，使光線易通過;不通電時液晶分子排列混亂，阻止光線通過。TFT-LCD面板是由兩片精密的無鈉玻璃基板,和中間的液晶夾層組成。液晶(Liquid Crystal)即液態晶體，是一種既像液體(能流動)又像晶體(有晶體的光學性質)的物質。液晶分子的排列有一定秩序，在外界電場的作用下液晶分子的排列會發生變化，從而影響它的光學性質。液晶屏的優勢在于體積小、重量輕、顯示面積大、畫面穩定、無輻射、低能耗和環保等。

　　目前安防行業中應用最多的是DID(Digital Intelligence Display)TFT液晶屏，它是根據應用于安防、廣播電視、醫療、工業及公共媒體發布等領域專業監視器的技術要求而設計和生產的，憑借其卓越的顯示性能，已經被認同為當前最高端、最理想的液晶監視器顯示屏。

　　據介紹，生產液晶屏的廠家主要有三星、LG、夏普和奇美等主流廠家。因此，在選擇液晶監視器時，最好先了解它采用了哪個品牌的液晶屏，因為液晶屏幕決定了物理分辨率、對比度、亮度、響應時間、可視角度等多種特性。一般來說，這些性能指標的好壞和監視器生產廠家是無關的，它主要決定于屏的生產廠家。因此，選擇一家具有品牌影響力和技術研發實力的廠家，其產品的質量自然更加可靠。

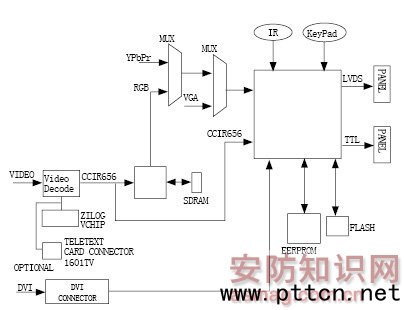

圖1 LCD監視器原理圖

　　2、圖像處理模塊解決方案

　　說到這里，就不得不先回答一下用戶經常會提到的一個問題，“能否用電視機來當監視器用?”答案當然是不行的。首先，監視器和電視機的圖像處理解決方案是存在很大差異的，監視器的圖像處理解決方案比電視機的要求更高，電視機的圖像處理解決方案要簡單得多。

　　從監視器的電路原理結構圖來看，前端視頻信號經過模數轉化之后，進入到圖像信號處理模塊。該模塊的核心是一個高性能的平板圖像處理器，可對前端進來的多種格式數字視頻信號進行處理，輸出平板顯示模塊可接受的平板圖像顯示數據格式，對圖像能提供不同比率的縮放，支持不同分辨率的LCD面板，最高可支持到FULL HD(1920×1080P)。其主要功能有：數字色度亮度處理、彩色γ校正、圖像大小縮放、畫質改善、運動補償、邊緣平滑等，另外還有動態降噪、動態GAMMA曲線、APL等，來動態提升畫面的對比度、清晰度，讓用戶獲得更好的視覺效果。

　　據介紹，目前圖像處理解決方案主要是采用德國、美國和臺灣的解決方案，如Trident、Mstar等。因此，圖像處理解決方案性能的優劣，從很大程度上決定了監視器的品質。此外，復合視頻信號、高清色差信號、VGA(RGB)、DVI、HDMI信號處理的好壞也體現出一個廠家的研發實力。

　　了解了監視器最重要的兩個組成部分之后，對我們的選購就有很大的幫助。接下來，我刊整理了一些關于LCD監視器選購的建議。

圖2 數字圖像處理芯片示意圖
