主頁（http://m.by236.com）：數字化網絡監控在國外港口監控方案中的應用 【中國集群通信網】隨著安防行業的發展，數字化網絡監控已經逐漸代替人工巡查的方式成為港口監控的主流力量。本文主要介紹了國外港口監控方案的實際應用情況，為大家提供了一些網絡視頻監控系統的架構與功能，旨在為港口安防需求的用戶提供一些參考。 系統概述 進出口對于任何一個國家而言，都是國家財政收入的主要來源，因此港口監控一直是人們十分重視的一個方面。但是隨著港口的規模不斷擴大，工作量也越來越繁重，保安不可能24小時輪循站崗，因此傳統的人工巡查方式很難再完美地勝任網絡監控的任務。所以不論是內陸港還是對外進出口港都對自己的港口業務建設提出了數字化的要求，隨著計算機技術、多媒體技術、數字圖像壓縮技術以及網絡應用的飛速發展，網絡視頻監控系統在模擬CCTV監控系統和數字視頻監控系統的弊端與時代發展的需求下應運而生。它的工作方式不同于模擬CCTV監控系統和數字視頻監控系統，完全支持網絡化操作，但也支持模擬CCTV監控系統的工作模式，支持從模擬系統升級到網絡化系統，從而保證用戶前期投資不出現浪費。網絡視頻監控系統一經出現就以它先進的理念和強大的功能，彌補了模擬CCTV系統和數字視頻監控系統的不足，并得到了相關行業的廣泛關注。 網絡視頻監控系統利用標準的LAN、MAN、WAN、Internet作為傳輸視頻、音頻和數據的中樞鏈路，與模擬視頻監控系統和數字視頻監控系統不同的是，利用這些在大多數企業已經廣泛使用的計算機網絡，嵌入式視頻前端可以方便地布置在網絡的任何地方，而且，視頻圖像可以靈活地在網絡上的任何地點被接收，而不是像從前那樣只能在本地看到圖像，利用網絡技術，現場視頻圖像可以被發送到任何地方。系統具有強大的靈活性和擴展性。 需求分析 一個港口包括停泊區、港口、碼頭、貨場、保稅區等等，其周邊都屬于高安全性地區，像儲油罐、車庫、機房、港口作業區，這些地方對防火、防盜要求性都比較高，如何打造一個完善的安全港，解決好這些重點地區的安全問題至關重要。同時，由于港口面積較大，需要監控的點位置分散，利用傳統的有線連接方式，線路鋪設成本高昂，而且施工周期長。隨著港口進一擴大，當增加或調整監控點位置時，需要重新鋪設光纖，原鋪設的光纖資源完全不能回收和重新利用，使應用整體成本急劇上升。這些問題都是在我們設計方案中需要注意的。 1、讓你的監控沒有盲點 模擬視頻監控系統只能通過有線電纜和光纖傳輸，數字DVR系統通常只能在局域網范圍內實現點對點傳輸。而網絡視頻監控系統通過網絡，可以將攝像頭和編碼器安裝到網絡可以通達的任何地方。 2、讓你更充分地利用現有網絡 利用計算機網絡傳送視頻，不必安裝專用的有線電纜和光纖。此外，可以選擇以太網電源。把“以太網電源”同不間斷電源設備相連，即使在斷電的時候網絡視頻監控系統都能繼續工作——為危急時刻系統供電問題提供了最佳的解決辦法。 3、讓系統能夠持續平滑升級和擴展 網絡系統既靈活又具有充分的可升級性，以滿足用戶的變更需求和擴容需求。 解決方案 系統架構 系統架構圖請參見圖1。

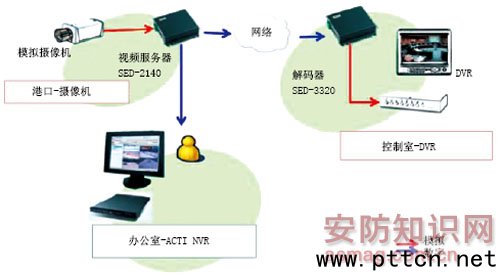

圖1 系統架構圖 1、方案一：意大利威尼斯港口網絡監控 在該方案中，日前使用了網絡視頻服務器與網絡視頻解碼器整合了一套混合網絡監控解決方案，運用于意大利威尼斯的海港，運行效果良好，得到客戶的一致認可。 整個海港一共有3個安全監控室，每個安全監控室都管理著前端的5臺高端模擬攝像機和一臺DVR作為錄像之用。該方案共有15臺1路的網絡視頻服務器和15臺解碼器。在中心管理辦公室有一臺NVR Server，作為管理人員的實時監看、錄像及備份之用。 模擬攝像機將采集的畫面傳送到編碼器上進行數字壓縮，壓縮以后再將視頻信號傳輸到網絡上進行數字化并保存到本地NVR服務器上。在此過程中，NVR軟件主動連接視頻服務器和網絡攝像機并提出信號請求，隨后由網絡將信號傳輸給NVR錄像及其他后續操作。該網絡架構中解碼器的操作與NVR相同，在解碼器中可以設置編碼器的IP地址，使解碼器在特定的時間里，用預先設置的編碼器IP地址連接前端的編碼器。再執行跟NVR相同的操作。其中所有傳輸信號均為數據流，前端不停的傳送數據，后端NVR或解碼器不停的接收，直到NVR或解碼器要求停止為止。 在此處使用DVR主要有三個可能：第一，某些客戶仍然需要DVR，他原來的監控點仍然可以用DVR錄像，新加的點用NVR錄像，這是第一種可能;第二，客戶需要將視頻畫面顯示在電視墻上，而用了解碼器以后，我們既可以在電視墻上顯示畫面，又可以直接將看到的東西錄下來，這是第二種可能;第三可能是操作員用慣了原來的DVR操作系統，因此可以用DVR來保存一些比較重要的信息。但事實上，相比較DVR而言，NVR可以實現的功能更多更全面。該方案的主要優勢在于，管理者完全可以按照其原先的監控操作習慣來進行管理，也就是說，原有的CCTV設備仍然被保留，管理者可通過CCTV的設備來管理網絡監控系統。除此之外，海港的長距離性、布線的高成本，也是客戶選擇混合網絡監控解決方案的關鍵。運用ACTi的免費捆綁軟件NVR，海港的高層管理人員可在辦公室通過網絡實時監看前端整個的狀況，避免意外發生。 2、方案二：挪威港口網絡監控 目前，隨著ISPS(國際航運及港口安全)對港口安全要求越來越嚴苛，Westcon AS在其原有的監控基礎上進行擴充。為了解決成本問題，Westcon AS決定用網絡監控的方案來替代布線的成本。在現有的局域網和Intenet基礎上，使用網絡監控解決方案擁有更大的靈活性，并使安裝臨時攝像機監控點變得操作簡便。Westcon AS使用網絡視頻服務器連接其原先的模擬攝像機并通過網絡傳輸視頻流。而新的監控點，就安裝網絡攝像機與網絡快球攝像機。一共有16路網絡攝像機、網絡視頻服務器及網絡快球攝像機被使用在此方案中。 該方案是一個標準的網絡監控架構，前端是模擬攝像機加視頻服務器。同樣的，客戶不需要替換原來的模擬攝像機，就可以實現網絡監控的模式。如果客戶想增加點位也十分容易，不需要再額外增加設備，只需直接連接網絡攝像機即可，然后NVR直接連網絡攝像機，就可以管理監控畫面了。對于NVR來說，無論管理者身處何處，只要擁有PC，就能在任何地方成立監控中心;只要配置足夠的存儲容量，就可以在任何地方錄像。在整個網絡中，任何一臺PC，都能通過網絡訪問到監控畫面，并對其進行管理，客戶想要幾個監控中心，就能建立幾個監控中心，哪怕是所有的辦公室，只要有裝了NVR的PC，所有辦公室都可以成為監控中心。
|
