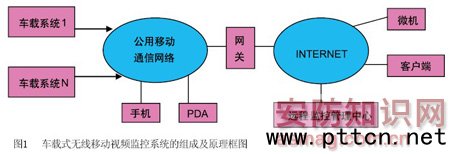

主頁（http://m.by236.com）：車載式無線移動視頻監控系統的組成與工作原理 【中國集群通信網】車載式無線移動視頻監控系統，是將拾取視頻圖像的攝像機安裝在可開動的車上，并利用公用移動通信網絡，將遠程的多個監控點設備(含利用手機攝取的視頻信息)連接起來，而進行的一種傳輸視頻和控制信號的系統。實際上，這種無線移動視監控系統，是通過在基于BREW平臺的手機或者具有嵌入式操作系統的PDA上安裝專用的視頻解碼軟件，用戶就可以隨時隨地打開手機或PDA，通過公用移動通信網絡去進行監控。據此，也可查看家中、公司的情況，從而能放心地工作或旅行。車載式無線移動視頻監控系統，采用了先進的視頻壓縮算法H.264或MPEG4流媒體視頻數據壓縮技術的無線傳輸網絡解決方案，并整合了公用移動通信網絡的數據通訊功能和數字視頻編碼功能。即把攝像機圖像經過視頻壓縮編碼模塊壓縮，通過智能無線通訊終端發射到公用移動通信網絡，實現視頻數據的交互、發送/接收、加解密、加解碼等功能。根據應用，把實時動態圖像傳到距離用戶最近的聯通通信網絡。并可以通過internet訪問系統服務器得到實時圖像信息。該系統整合了公用移動通信網絡和internet網絡的優勢，從而在空間和距離上產生了突破性拓展。 車載式無線移動視頻監控系統的組成與工作原理框圖如圖1所示。

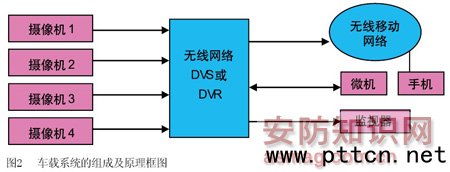

由圖1可知，車載式移動視頻監控系統主要由監控前端的車載系統、移動終端、傳輸網絡、遠程監控管理中心等四個部分組成： 監控前端 這里監控前端主要是車載系統，這種車載系統的組成及原理框圖如圖2所示。
由圖2可知，車載系統主要由4~8臺攝像機、無線網絡視頻服務器DVS或無線網絡數字硬盤錄像機DVR、以及微機或筆記本電腦與監視器、手機與對講機等組成。這種車載系統可安裝在不同用途的車、船、飛機上，如安裝在公共安全重大突發性事件監控車、交警流動監控車、110巡邏車、紅十字救護車、銀行運鈔車、電視采訪車、公交車、長途巴士、出租車、消防車等車輛及船舶、直升機等可移動運載工具上，從而可實現對異地事發現場的實時監控。顯然，選擇攝像機的多少是根據車的大小與需要而設，并可根據需要選擇十字標尺攝像機(一般可選1~2臺)，以便對目標的距離與大小進行檢測，以及對現場易倒塌的物體進行預/報警等。 由圖2可看到，攝像機所采集的視頻信號輸入到無線網絡視頻服務器或嵌入式無線網絡數字硬盤錄像機或安裝視音頻壓縮卡的PC式無線網絡DVR中，它一方面將視頻信號分割顯示在監視器與微機屏幕上;另方面經H.264或MPEG4編碼、壓縮為數字信號，并按照標準的無線移動網絡通信協議發送到無線移動網絡，供移動終端顯示和傳輸到遠程監控管理中心去處理。通過微機，還可控制安裝在車頂上的攝像機的電動變焦鏡頭、全方位云臺、室外防護罩雨刷及紅外燈開關等。 這里專用的無線網絡視頻服務器或無線網絡DVR是監視系統前端的核心設備，它集成了視頻捕捉、視頻分割、視頻編碼壓縮、網絡傳輸及報警觸發等功能。它們根據預定的間隔定期采集視頻數據，將選中的模擬視頻信號編碼壓縮成所需格式的數字視頻流，通過公用移動通信網絡模塊無線發送。前端還可采用三可變夜視級攝像機，并配備紅外聚光燈等，解決大霧、暴雨等惡劣環境下的照明問題。 無線移動監視系統前端的車載系統，采用汽車蓄電池進行供電。各監視前端，通過公用移動通信網絡無線信道連接監控中心的監視系統服務器，由視頻監視系統軟件進行集中顯示和統一管理。 移動終端 移動終端，包括有中國聯通的CDMA與中國移動的GSM/GPRS網絡運行BREW/WinCE/Linux平臺的手機、3G手機，或者PDA以及帶CDMA網卡的筆記本電腦等。顯然，這些終端需安裝專用視頻解碼軟件，方可實現移動視頻監控功能。 值得注意的是，裝有攝像頭的手機同時也是移動采集端，其所采集的圖像除可傳給其他移動終端外，也可傳到監控管理中心。 傳輸網絡 移動視頻監控系統的傳輸網絡，采用中國聯通的CDMA與中國移動的GSM/GPRS公用移動通信網絡以及3G的公用移動通信網絡來實現視音頻實時監控。本系統目前優先考慮CDMA方式，在CDMA信號覆蓋不良的區域才選擇GRPS方式，待3G的CDMA- OFDM方式全部啟用后，再完全采用CDMA- OFDM傳輸方式。 遠程監控管理中心，可以通過internet訪問系統服務器得到實時的圖像信息。由于系統整合了公用移動通信網絡和internet網絡的優勢，從而在空間上和距離上產生了突破性的拓展。 遠程監控管理中心 遠程監控管理中心，除電視墻與聲光報警等設備外，按照邏輯功能可劃分有數據庫服務器、管理服務器、流媒體服務器和備用服務器等服務器群。 數據庫服務器提供系統數據的集中管理服務。該服務器采用MySql數據庫進行數據綜合管理，主要用于移動終端的流媒體業務支持能力的協商。該數據庫系統功能有：用戶帳號、登錄信息管理;DVR與視頻服務器信息管理;計費和流量統計管理等。 管理服務器主要負責與數據庫交互，為整個移動監控系統提供業務邏輯控制。其功能模塊包括建立并維護多個客戶端的網絡連接;鑒權和身份認證;維護用戶的登陸會話;接受用戶的服務器定位搜索請求，從數據庫服務器返回結果;根據用戶的監控點要求，將用戶需要瀏覽的服務器數據流重定位到客戶端設備。 流媒體服務器是移動流媒體業務平臺的服務器，是提供流媒體業務的核心設備，主要負責移動流媒體的錄像保存、實時流媒體轉發和碼流負載均衡控制等。 備用服務器在管理服務器或數據庫服務器發生意外故障的時候，能自動轉入服務狀態，以替代執行管理服務或者數據庫服務。備用服務器與主服務器組成雙機冗余熱備系統，以確保系統工作的可靠性。 總之，車載式無線移動視頻監控系統，是集無線移動通訊網技術功能和數字視頻編碼技術為一體，把攝像機拍攝的圖像信息經過壓縮，通過無線移動通訊接口發射到公用移動通信網絡。根據應用，把實時圖像傳到手機、PDA、營運商網關。我們還可以通過Internet從營運商網關得到實時圖像信息。這種移動視頻監控系統，具有經濟，可靠、高效、便捷、安全的突出特點。尤其可在移動狀態傳輸視頻，部署非常靈活、廣泛，真正實現了“千里眼、順風耳、處處通”，使人類視覺得到了無限延伸!
|
