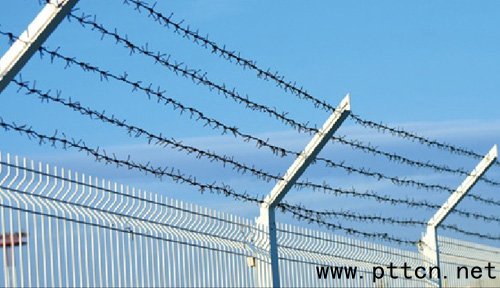

主頁（http://m.by236.com）：智能視頻報警系統 在監獄周界中的應用 由于監獄本身的特殊性，其安防系統在安全可靠性方面的要求明顯比其他行業高很多，這使得監獄安防系統涉及的領域非常廣泛，除了視頻監控，還涵蓋圍界、入侵報警、AB門、高壓電網、巡更、門禁、對講、公共廣播等其他方面。
該系統的建設總體目標是建成集現代計算機技術、通信傳輸技術、信息圖像處理技術、智能控制技術為一體的監獄綜合周界防范系統。實現向科技要警力的現代化監獄管理體系，提高工作效率，促進監管工作整體水平的提高。系統實現各場所的圍墻周界全方位、無死角的監控預警并快速反應處置。以提高監獄快速反應能力、應急處置能力和整體協同作戰能力，達到確保監所安全、向科技要警力、要戰斗力的目的。 方案設計思路 在進行監管場所周界報警及視頻復核監控系統方案設計時，需要從以下幾個方面進行考慮： 1、業務：根據國家關于監獄的法律法規，以司法部、省勞教局有關勞教場所設置等管理條例、以及勞教場所管理規范和技術規范為指導，建設涵蓋勞教場所管理的所有業務需求的系統。 2、深度和標準：響應司法部、省司法廳、市司法局、市政府關于 “高起點規劃、高標準建設”的指示，按照“安全是前提，維權是基本，深挖是重點，建設是基礎，素質是關鍵”的業務工作思路和“制度管人，科技強警，文化育人”的隊伍建設思路，將某某監獄建設成為依法管理、嚴格管理、科學和文明管理的模范監管場所。 3、技術：考慮今后業務的發展以及技術的發展，選擇先進而成熟的技術產品，實現從“被動防范，偶發事故”向“主動控制，保障安全”的轉變，建立新型的防范預警機制，結合建筑物和管理規范做到“人防、物防、技防”的一體化的安防體系，順應可高度集成、高度聯動和高可擴展性的趨勢。 4、系統產品的選型：充分利用已有的基礎建設和可借鑒的經驗，實現與原有安防系統在管理、技防等方面實現集成化和合理優化，從而達到保護投資、節約投資的目的。設備應選用具有國際先進水平，并代表技術發展方向的新產品、新設備。綜合運用當前先進的視頻分析等技術手段，為監管場所的安全運作和現代化綜合管理提供必要的技術條件。采用統一的技術規范、明確的信息格式，將高性能的系統設備有機的集成在一起，保證周界報警系統可靠穩定和操作容易，產生協調聯動的效果，構成一個自動化的安全智能化管理系統，并可在所處的環境下長期可靠的運行。 對監獄圍墻進行勘察后，發現該監獄周界有很大一部分圍墻不適合敷設振動電纜的區域(一般情況下，振動電纜的敷設位置應距離人行道2米以上，距離公路4米以上，并要遠離強電磁場源和遠離活動金屬電線桿2米以上，以及近期沒有有施工計劃的場所)，及不適合安裝紅外柵欄報警系統(一般情況下，紅外柵欄報警系統需要在離圍墻約3～5米處安裝)的區域，同時結合監獄圍墻特點和目前常用的周界報警系統的優缺點，最終確定，使用智能視頻周界報警系統建設該監獄的周界報警系統。 智能視頻周界報警系統前端設備為WiseEye，WiseEye是一款將“攝像、智能視頻分析算法、視頻壓縮、有線/無線通信接口”集成在一體的“實時、低功耗、低帶寬”的圖像傳感器產品，主要用于安全防范系統中的周界和入侵報警檢測。與傳統周界和入侵報警產品不同的是：使用“智能視頻監控技術”實現入侵報警的檢測功能，在報警的同時，還可以傳輸報警前和報警后的視頻圖片(同時可轉換為視頻流)。 智能視頻周界報警系統前端系統通過對監視場景圖像的實時分析(最優化的檢測規則，如畫框、絆線、大小、方向等)，在監視畫面出現設定的“事件”(如移動的人或車輛進入)時，通過有線/無線網絡接口將這個“事件”以一段視頻流的方式發送到監控中心(ECU)，并可轉發到值班人員的PDA或智能手機上(以E-mail附件方式)，實現實時報警功能。系統在無報警狀態時可以不發送圖像數據。
前端設備安裝原則 根據該監獄安全管理的實際需要，需要在沿監獄的警戒圍墻安裝。前端設備的安裝位置按照如下基本原則確定： 1、根據地形的變化，沿周界每70～80米安裝1臺智能視頻報警傳感器，如果設備安裝高度能夠達到5-6米，就能探測更遠的距離，但是考慮到網絡電纜的傳輸距離和組網方便，盡量不要超過90米。 2、盡量將一個傳感器安裝在另一個傳感器能夠探測到的地方，即進行交叉覆蓋。 3、通常情況下，傳感器安裝位置以下的區域為盲區，不能被傳感器本身覆蓋，確認每一個傳感器的盲區都能被臨近的傳感器所覆蓋。 4、雖然傳感器被安裝在較高位置，其偵測范圍也相應增加，但是圖像內的物體變小了。所以推薦安裝高度為3到6米。 5、如果需要使用紅外照明, 將紅外燈安裝在合適的位置，并對準傳感器的視角中心。 6、如果需要保護一棟大樓的戶外墻壁, 確認使用的安裝支架可以使傳感器距外墻30厘米以上，如果太近，傳感器的視角會受限。 沿監獄圍墻安裝的WiseEye安裝位置比較靈活，不需安裝在墻壁上或者單獨立桿安裝，安裝在附近的路燈桿上即可。前端設備選用WiseEye-ETH-IR，在紅外燈的照射下，可以采集視頻圖像，并進行入侵分析。WiseEye和紅外燈并排安裝，紅外燈的照射位置為WiseEye檢測范圍的視角中心。前端設備的供電采用就近取電的方式供電，在設備安裝位置安裝1個電源箱，內置電源轉換模塊，把220V交流電變壓并整流后為WiseEye供電。
系統結構分析 WiseEye智能視頻入侵報警系統的結構非常簡單，前端設備和中心系統通過以太網連接，在中心安裝報警服務器和接警計算機即可構成一個完整的報警系統(如圖1所示)。在中心安裝中心控制設備(ECU)1臺，網絡交換機1臺，接入報警網絡，在報警網絡內的任何位置安裝接警計算機1臺或者多臺，報警計算機使用IE登錄到ECU接收報警信息，查看視頻圖像。 在進行該監獄智能視頻入侵報警系統的設計時，按照該所的結構特點，將入侵報警系統分為3部分設計： 1、系統前端，安裝了64臺智能視頻報警傳感器。 2、傳輸網絡，分為兩部分：光傳輸網絡和電纜傳輸網絡。利用視頻光端機的以太網傳輸通道組建光傳輸網絡，距離視頻光端機安裝位置在90米以內的智能視頻報警傳感器就近接入相應的光端機網絡端口。
|
