主頁（http://m.by236.com）：零起步學無線電收發,從高頻信號發生器看調幅信號的發射 調幅即幅度調制，是指高頻載波的 振幅隨調制信號改變而變化的 調制方式。調幅信號的頻率由高頻載 波決定，其振幅大小則由調制信號決 定。調幅信號波形如圖1所示。

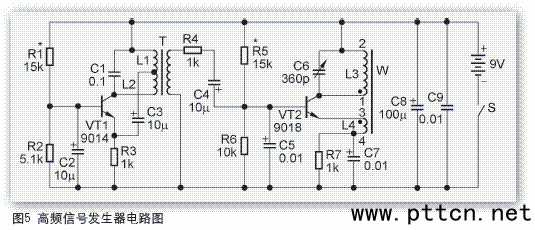

1. 電路原理 圖 5是高頻信號發生器電路圖。 電路由音頻振蕩器、高頻振蕩器、調 制電路和電源電路等部分組成，如圖 6方框圖所示。高頻振蕩器產生載頻 信號，載頻頻率可根據需要在450～ 1800 kHz范圍內選擇。音頻振蕩器產生 約800Hz的音頻信號，去調制高頻振蕩 器，使載頻信號的振幅隨音頻信號振 幅的變化而變化。調幅波由天線輻射 出去。 晶體管VT1與音頻變壓器T、電 容器C1等組成音頻振蕩器。這是一個 共基極電感三點式振蕩器，具有容易 起振、振蕩頻率較穩定的特點，其等 效電路如圖7所示。音頻變壓器T的初 級線圈L1與電容器C1構成諧振回路， 起到選頻作用，并將輸出電壓U o移相 180°后反饋到輸入端，使反饋電壓U f 與輸入電壓U i同相，實現了正反饋，電 路振蕩。振蕩頻率f由L1、C1諧振回路 決定，即f =1/2p L 1C 1»800 Hz ，振蕩 電壓經音頻變壓器T的次級線圈輸出。 晶體管VT2與磁性天線W、可變 電容器C6等組成高頻振蕩器。這是一 個共基極變壓器耦合振蕩器，其正反 饋是通過反饋線圈L4來實現的，具有 容易起振、輸出振蕩電壓較大、調節 頻率方便的特點，其等效電路如圖8所 示。在高頻振蕩管VT2集電極接有L3 與C6構成的諧振回路，決定了振蕩器 的振蕩頻率。L3與L4同繞于一根磁棒 上，形成變壓器耦合。L4將輸出電壓 U o反相后輸入晶體管VT2的基極，反饋 電壓U f與輸入電壓U i同相，電路振蕩。 L3、L4同時構成磁性天線，直接向外 輻射輸出。 變壓器T次級線圈輸出的音頻信 號經C4耦合至VT2基極，與其基極偏 置電壓迭加，使其集電極電流隨之變 化，最終結果是VT2產生的高頻振蕩 信號幅度隨音頻信號而變化，實現了 調幅。 2. 元器件選用與制作 音頻變壓器T選用晶體管收音機 的推挽輸入變壓器，將原次級（3條引 線）作為初級，原初級（2條引線）作 為次級。為縮小體積，電源采用9V層 疊電池。 磁性天線需自行繞制。如圖9所 示，選用一根直徑10mm、長100mm 左右的磁棒，用牛皮紙在磁棒上做一 個可以來回滑動的骨架，用多股紗包 線（也可用漆包線）在骨架上密繞70 圈作為L3，開頭為"1"端，結尾為 " 2"端。 在L3上纏一層牛皮紙，用相 同的紗包線或漆包線在其上按同方向 密繞15圈作為L4，開頭為"3"端，結 尾為"4"端。 安裝完成的電路板如圖10所示， 整機結構可參考圖11。

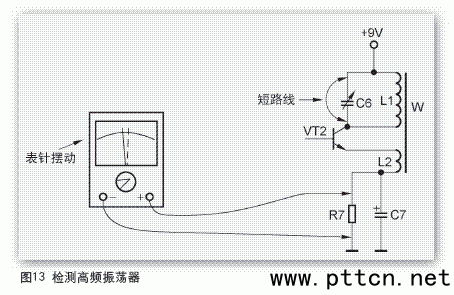

3. 調試 第一步，調整靜態工作點。調節 R5 ，使R7上電壓降為0.5V。調節R1 ， 使R3上電壓降為1V。 第二步，檢測電路是否起振。如 圖12所示，用高阻耳機接到音頻變壓 器T的次級，應能聽到"嘟——"的聲 音，說明音頻振蕩器已起振。如圖13 所示，用萬用表測量R7上的電壓，當 短路可變電容器C6時，萬用表表針應 有擺動，說明高頻振蕩器已起振。如 電路未起振，應重 點檢查音頻變壓器 T或磁性天線W的 引線是否搞錯。 第 三 步 ， 校 準頻率覆蓋范圍。 可用標準頻率計來 校準，轉動可變電 容器C6，振蕩頻 率應能覆蓋450~ 1800kHz。如低端 頻率偏高，可將磁 性天線線圈向磁棒中間移動。如高端 頻率偏低，則將天線線圈向磁棒頂端 移動。 如無頻率計 ， 可用一臺頻率刻 度準確的超外差中波收音機，打開電 源，調諧旋鈕調到1600kHz附近，放在 信號發生器旁邊接收信號。將信號發 生器的C6旋出3°~ 5°，來回移動天 線線圈在磁棒上的位置，直至收音機 中發出清晰的800Hz的"嘟——"聲。 這時轉動收音機的調諧旋鈕，收到的 "嘟——"聲應不變，說明465kHz中 頻已校準。收音機在930kHz處應能收 到中頻的二次諧波。如此調整后，信 號發生器即已能覆蓋450 ~ 1800 kHz頻 率范圍。將各頻率點標注出來，再繪 制成正式的頻率刻度。整機面板如圖 14所示。
1． 電路原理
這是一種直接放大式收音機。晶 體管VT1采用來復式電路結構，既是高 頻放大管，又是音頻放大管。晶體管 VT2構成射極跟隨器，起阻抗轉換與匹 配作用。可變電容器C1與L1組成調諧 回路，轉動C1即可調臺。 整機電路由調諧回路 、 高頻放 大、倍壓檢波、音頻放大和射極跟隨 器等部分組成，圖16所示為電路工作 原理方框圖。無線電調幅信號由L1、 C1調諧回路選擇接收后，進入晶體管 VT1進行高頻放大。放大后的高頻信號 送入二極管VD1、VD2進行倍壓檢波， 檢波后得到的音頻信號再次進入VT1進 行音頻放大，然后經VT2射極跟隨器驅 動耳機發聲。 高頻阻流圈L3 和電容C3完成高頻 信號與音頻信號的 分流。由于高頻阻流圈L3對高頻信號 阻抗很大，因此VT1集電極輸出的高頻 信號只能經C3至倍壓檢波電路進行檢 波。而VT1集電極輸出的音頻信號則可 經L3至VT2基極。
|
