主頁（http://m.by236.com）：CG202A天線調諧器試用報告

CG202A天線調諧器（簡稱天調）是一款國內生產的通用型自動天調， 同時它也具有手動操作模式。作為通用型天調，CG202A不需要使用數據線，非常適合一些沒有配置內置天調功能或者不易搭配天調的發射機。作為室內天調，CG202A可以搭配水平天線、正V天線、倒V天線、八木天線、框型天線、寬帶天線等常見正規形式天線使用。我們實測中，搭配了業余電臺中常用的ICOM IC-7000/IC-718、YAESU FT-897/FT-857、KENWOODTS-50/TS-480以及專業電臺Codan 9360/NGT、寶麗2050，都有很好的使用效果。


基本性能測試
我們主要測試了CG202A天調的功率計/駐波表/頻率計準確程度、最大承受輸入功率、最小輸入功率、調諧幅度與范圍。
CG202A天調的調諧分自主調諧（也稱初次調諧）和記憶調諧。記憶調諧速度非常快，幾乎在瞬間就能調諧到位，沒有繼電器頻繁跳動的聲音。自動調諧實測時間大部分在3～6s（對于大部分SWR<3的天線）即可完成。
測試設測試設備
R&S  NAP功率計
Bird匹配/失配負載
HP5385A頻率計
NAP功率計
1.  功率計/駐波表/頻率計準確度測試
由于CG202A可以作為純功率計/駐波表、頻率計監視線路之用，所以 我們測試了其功率計/駐波表性能。我 們采用一臺ICOM IC-7000電臺作為功率 可調的功率信號源，R&S NAP功率計作 為功率定量和駐波比檢定，Bird 50Ω匹 配負載，75Ω和150Ω失配負載，電纜若干。
進行駐波比表準確度測試時，我用IC-7000電臺輸出30W功率、不同頻率的FM調制波（穩定的功率 ）， 將 CG202A 設置為手動直通狀態（電容、 電感量均為零），分別在天線輸出口通過高品質轉換頭直接與匹配負載和失配負載連接（避免使用電纜造成駐波比 變化）。由于負載都是標定阻抗的，所 以通過計算很容易知道，當連接阻抗為50Ω、75Ω、100Ω、150Ω 負載理論 駐波比為 1.0、1.5、2.0、3.0。
進行功率計準確度測試時，我們用 IC-7000 電臺引出電纜在各個波段輸 出不同功率的 FM 調制波，通過 NAP 功率計調校電臺輸出端口，達到預定參考功率水平（10W、20W、50W、90W）， 撤去 NAP 功率計將引出端口功率輸入 CG202A，將 CG202A 設置為手動直通狀態，天線輸出端直接與50Ω匹配負載連接，最終通過CG202A面板功率讀數與參考功率進行比較。
測試頻率計準確程度時，我們直接比較CG202A面板頻率讀數與電臺頻率，輔助采用 HP5385A頻率計作為監測。實 際上CG202A的頻率計顯示精度 為1kHz位，主要用于頻率/頻段的探測，定位要求不是很高。
根據測試數據，駐波比檢測很準確。頻率計由于本身顯示精度不高，所以基本看不出誤差。測 試中，在穩定的功率下，頻率計計數很準確。在SSB的情況下，如果輸入功率 比較小，則頻率計計數會不穩定，如果使用較大功率則沒有問題。數字功率計準確度也很高，基本控制在6%的范圍 內。要知道，一些在業余電臺圈子里大家公認的國外名牌指針式駐波功率計的功率誤差指標是10%，數字表比指針表 更容易暴露誤差。功率計測試必須要在駐波良好的情況下采用較高的準確度，否則駐波較大，沒有參考意義。

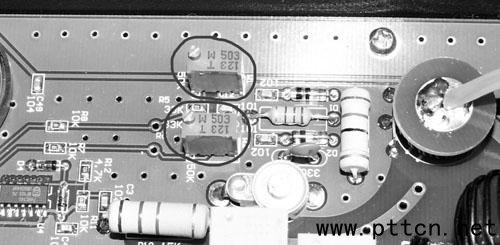

另外，CG202A的正向和反向功率 的數值測量修正，由經典駐波比測量線路中兩個50kΩ的多圈電位器調整。
駐波比的數據也是由正向和反向 功率的數值運算而來。產品出廠的時 候，功率計的準確度與廠家調試密切相關。我們拿到的CG202A在此兩電位器上均未封漆，如果用戶有校準設備，可以容易地自行調效，修正功率計的誤差。



2.  最大承受輸入功率

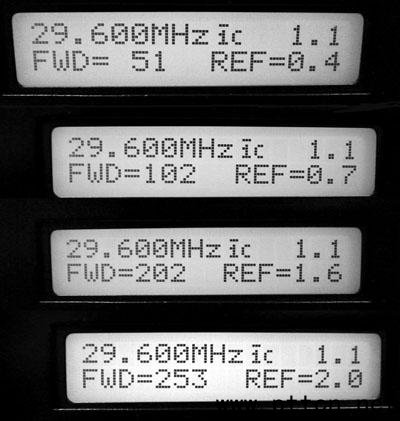

CG202A 標稱最高承受功率為200W SSB PEP 功率以及150W CW/FM 連續功率，我們用一個 500W的功率放大器提供較高頻率的 29.600MHz/50W、100W、200W、250W連續功率輸出，以檢驗CG202A的極限工作狀態。我們使用一 個 500W/ 75Ω 的負載器作為負載，并在30W功率的情況下通過手動模式，將天調調成SWR =1.1，并讓天調記憶，這樣就能讓天調的電容和電感有機會參與工 作。然后逐漸加大功率50W/100W功率擋，連續發射一分鐘，200W/250W超 功率擋連續發射30s，發射中注意天調駐波比是否劣化以及元件損壞，可以 停止發射，用手感覺一下電感和電容 的溫度。
實際測試中，50W/100W功率天調工作非常穩定，在多次200W輸入時線圈有些發熱，在 250W輸入時天調依然能正常工作，包括功率顯示也正常，只是線圈發熱比較明顯。由此，不建議用戶使用200W以上功率。目前一般業余短波機最高功率也就200W的水平。

3.  最小輸入功率
CG202A標稱工作范圍為5～200W，初次調諧功率為5～30W。過小的功率會使駐波比檢測系統無法工 作，從而使天調調諧沒有參數可依。我們在7MHz和14MHz兩個HAM最常用 的波段，用IC-7000最小功率輸出去嘗 試啟動在失諧狀態下的天調，以測試 CG202A自動調諧需要的最小功率。
試驗結果表明在7MHz波段，我們使用2.8W功率就能使天調識別信號，并根據原先的記憶信息調諧到正確狀態，但此時駐波比表尚不能正常 工作，因此也不能進行自主調諧。在14MHz波段，我們使用7W功率，能使天調識別信號，并根據原先的記憶信息調諧到正確狀態，但此時駐波比表尚不能正常工作，因此也不能進行自主調諧。當功率提升到12W水平，天調各方面顯示都趨于穩定，可以實現穩定的自動調諧。由此可見，CG202A比較好的調諧功率在12～30W水平。測試中我們也將CG202A天調與CODAN的電臺連 接，CODAN 9360電臺在不使用數據線時，調諧信號在40～50W, CG202A一樣能順利完成調諧。
