一、概述

應急指揮車是在豐田柯斯達（COASTER）客車基礎上，根據公安現場應急指揮工作的實際需要，加裝各種專用設備改裝而成，既保持了原底盤車的美觀外形、豪華內飾和卓越性能，又具有移動辦公、通訊指揮、無線傳真、數據處理、強光照明、圖像監控及傳輸、視頻會議、宣傳廣播、自供電和安全警示等功能，可以在較短的時間里利用車上的通信設備方便地組織無線通信指揮調度，組成現場移動指揮中心。該車既可獨立作為現場通訊中樞，又可作為一個遠端通信節點，通過無線傳輸方式與城市指揮中心相連，進行通訊。

 一、底盤參數

二、布置方案概述

1、外部布置：

（1）車頂：前部安裝長排警燈（帶警報器），車頂兩側及后方安裝方型警燈。長排警燈后方設置不銹鋼平臺，安裝強光照明設備、監控攝像機、廣播喇叭和通訊天線等設備。

（2）爬梯：為了便于安裝檢修車輛后部設備，尾部安裝爬梯以方便登上車頂。

2、內部布置：

（1）隔墻：車內后部設后隔墻，將車身分隔前部工作區和后部設備區。隔墻前面上方采用嵌入方式安裝顯示器、各種電器設備主機和電源控制面板；下方設置操控工作臺和設備標準機柜，布置控制鍵盤和辦公設備等。

（2）會議工作區：兩側布置長排沙發，中間設置可折疊式會議桌。會議桌展開后面板寬度為600mm，折疊時不超過300mm，方便了了二側通行。兩側折疊板的翻轉、支撐、自鎖采用多功能蝴蝶鉸來實現，操作方便。沙發前方左側設置一個可以向外滑移的旋轉座椅，沙發后方右側設置一個可旋轉的操控員座椅。

（3）后部設備區：布置發電機、蓄電池、電纜線盤和手機屏蔽主機等。

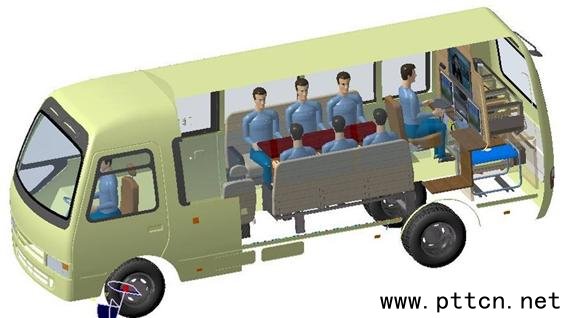

內部布置效果示意圖

3、外觀顏色：按04款警車標識噴涂并粘貼警徽標志。

4、內飾：真皮沙發、防靜電地板、實木折疊會議桌等家居化裝飾。

三、電器設備分類簡介

1、電源系統：采用車載交流發電機、逆變器和外接市電三種供電方式為車載設備提供AC220V的工頻電源。

（1）車載交流發電機：本田EC6500型，最大功率為5500W，輸出電壓為220V。通過對發電機進行隔音降噪和強制風冷處理，保證發電機在關閉機艙門和車輛行駛過程中都能夠正常使用。發電機啟動和關閉的控制開關布置在電源集中控制面板上，可以進行遠程操縱。

（2）發電機油量表：發電機油箱里加裝了一個油位傳感器，在儀表臺上安裝一個油量表，駕駛員可以隨時觀察到發電機油箱的油量。

（3）逆變器：額定輸出功率3KW，輸出電壓AC220V，輸出純正弦波，LED或LCD顯示。

（4）蓄電池：加裝2個200HA免維護蓄電池,能夠在不啟動發電機的情況下通過逆變器為車上除強光照明系統以外的其它使用AC220V電源的電器設備供電。加裝的蓄電池由車載交流發電機或外接市電進行充電。

（5）市電接入口及電纜線盤：在車輛后機艙內部布置1個電源接入口，并配有一個50米的電纜線盤。在條件許可的情況下可以由電纜線盤接入市電為車輛提供AC220V電源。

（6）電源集中控制系統：由各種開關、繼電器、過載保護器、漏電保護器、防雷浪涌保護器和電壓電流表等組成，可以控制各種電源互相之間自動切換，并具備漏電、短路和過載保護，具備電源端防雷器及浪涌安全保護功能，保證了電源的不間斷供應，確保了車載設備的安全使用。

（7）電源插座：根據車內用電設備的數量，在相應位置配置了足夠的多功能電源插座。

2、強光照明系統：采用韋爾伯氣動升降式車載移動強光照明設備，照明燈具為2盞歐司朗600W金鹵燈，適用電壓為AC220V；可采用有線和無線兩個遙控器在車內和車外進行操縱；照明燈升程高度為3.5米（離地高度大于6米），水平旋轉和俯仰翻轉均可達380度，可實現無死角全方位照明；自帶俯臥定位支座，具有自動復位功能。整套裝置安裝在車頂上，不占用車內空間。

3、電腦及辦公系統：包括工控電腦和多功能一體機。

（1）工控電腦：采用工控機箱（帶兩個UBS接口），CPU 3.0G, 內存1G, 硬盤160G,配置刻錄機，安裝正版Windows XP操作系統，配17寸液晶顯示器。

（2）多功能一體機：惠普HP C6188型。

功能類型：打印/掃描/復印/傳真；

打印方式：彩色噴墨。

4、圖像監控系統：由監控攝像機及其護罩、云鏡控制器、視頻放大分配器、視頻采集卡、畫面分割器、顯示器和液晶電視等組成。

（1）車頂前方攝像機：明景型車載云臺攝像一體機。

（2）車頂后方攝像機：明景型車載云臺攝像一體機。

（3）視頻會議攝像機：YP3091型，安裝于車內頂部。

（4）云鏡控制器：YA2030型鍵盤式云鏡控制器可控制云臺的旋轉和攝像機鏡頭的變焦。

（5）視頻放大分配器：視貝SB-104VA型（一分四），4個。

（6）視頻采集卡：宏視NV-7008型。

（7）八畫面分割器：ST820型。

（8）八路A/V音視頻矩陣：AV-801型。

（9）液晶顯示器：PHILIPS 170S7（17寸）液晶屏。

（10）液晶電視： 32寸。

5、無線圖傳系統：圖像傳輸是指揮車與指揮中心進行實時圖像傳輸的功能系統，是指揮車的核心技術所在。目前的圖傳設備有CDMA圖像傳輸設備、無線數字微波圖像傳輸設備和衛星通信系統（靜中通衛星通信和動中通衛星通信）等，我公司在綜合分析其優勢和弊端后，本著方便、實用、經濟的原則，推薦CDMA圖傳和無線數字微波圖像傳輸系統供用戶選擇。

（1）4G圖傳系統：采用了8路CDMA捆綁技術，視頻幀頻為1～25幀（可調），不受傳輸距離限制，只要在CDMA網絡覆蓋范圍內就可將現場音視頻信號傳輸到有Internet的任何地方。如同時裝備兩套CDMA圖像傳輸設備，就可以實現指揮車與指揮中心的全天候、全方位實時雙向音視頻信號傳輸。

6、公安專網通訊系統：由一臺車載集群電臺、一臺中繼臺和天線組成。

（

1）車載集群電臺：健伍TK-885型。

（2）中繼臺：健伍TKR-850型。

（3）中繼臺天線電動擺升器：因中繼臺天線較長，需要采用天線電動擺升器。當使用天線時擺升器可以自動將天線擺升至垂直于車頂平臺的位置，不使用時將天線臥倒于車頂，使用十分方便。

7、公網（中國移動網）通訊系統：

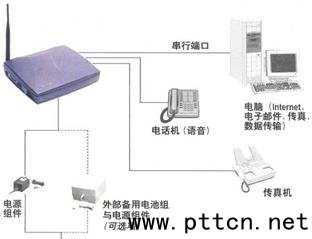

采用（Telular Corporation）Phonecell-SX5e型無線終端機，可使普通電話機與傳真機通過GSM方式在無線狀態下進行工作，可以使電腦通過GPRS上網。

8、廣播宣傳系統：由DVD機、無線、有線麥克風、純數字移頻器、功放和大功率喇叭組成。

（1）DVD ：JVC KD-4388型

（2）無線麥克風 ：TOA WT-4810 一個 。

（3）有線麥克風： ABK CB100一個。

（4）專業前置：比麗普BYK-05B。

（5）定壓功放：音橋 PA9336。

（6）大功率揚聲器：音橋 HS-40RT 2只。

9、倒車后視儀：OM7200型倒車后視儀，使用7寸液晶顯示器。

10、GPS車載導航儀：美信“天下通”7寸GPS導航儀，采用全球領先的導航技術，全球二十四顆定位衛星,三秒鐘即可精確定位；可自動搜索最佳路徑，同步顯示在屏幕上；自動語音導航系統準確引。

12、警示系統：

（1）長排警燈（含警報器）：TBD-6000H型。

（2）方形警燈：TBD-26BSC型。

四、WB5053XZH應急通迅設備指揮配置
