主頁（http://m.by236.com）：一款調頻對講機電路圖

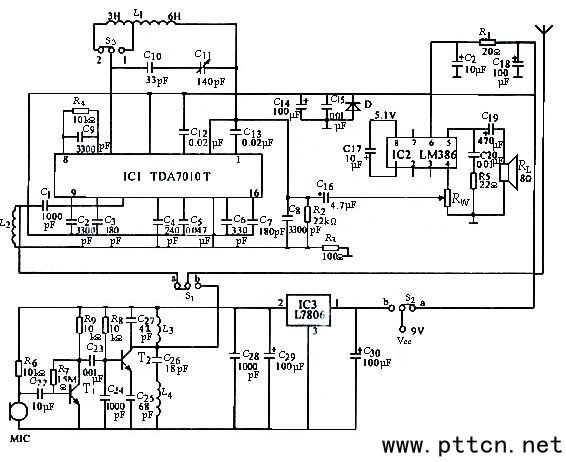

　　如圖所示是TDA7010T+LM386組成的調頻對講機電路與制作，IC1采用 TDA7010T或TDA7050T，IC2采用LM386或BA5386，NJM386，IC3采用L7806，BG1選用9014；BG2選用 D－40或9018。電容器除電解電容器及C11外均采用瓷片電容器，C11采用CBM－226D可變電容器，如用7/25pF微調電容器也能覆蓋整個波段，但應將C10短接，電阻均用金屬膜電阻。線圈無需自制。天線用87～108MHz的專用橡皮套式天線。
