一、項目研究意義和目的

　　俗話說的好，“要致富，先修路”。路對國民經濟建設和發展有著非常重大的意義。在通信領域里，信號的傳播也必須有路，這個路就是通信鏈路。通過不同的鏈路方式，將各個通信系統連接起來，達到通信傳輸的目的。一旦通信鏈路出現問題，勢必造成通信中斷，產生的后果是無法想象的。2008年的1•25災害性雪災、5•12汶川大地震造成了道路和通信和的中斷,給救援工作帶來了很大的困難。

　　隨著通信事業的不斷發展，一些城市逐步發展TETRA數字集群系統。該系統以多基站方式進行中、大區域覆蓋。通過有線鏈路將各基站連接，擴大通信覆蓋面，為在城市發展和建設發揮著重要作用。但系統離不開通信鏈路。一旦遇有突發性事件，系統通信鏈路中斷，系統變成單站模式，無法與中心站和其他用戶溝通。為此，通信鏈路在現代通信中，就向道路一樣，是不可缺少的。今天我們研究的是TETRA數字集群系統在單站模式下，利用無線通信鏈路，實現跨站通信目的的研究。

二、各種通信鏈路在應用中的特點分析

隨著無線集群通信不斷深入發展，基站之間聯網需求日益增多。目前，常用的聯網媒介一般采用有線鏈路、微波鏈路及無線鏈路等。

　　1. 有線鏈路：一般采用光纜、E1及電話線等幾種方式。特點：鏈路傳輸穩定，鏈路帶寬寬。不足之處，建設投資大，鏈路出現問題后，恢復時間長。
　　2. 微波：建設方便，投資成本小。不足之處，傳輸距離短（可視距離），受環境影響， 穩定行差。
　　3. 無線鏈路：機動性強，架設方便，建設成本低。不足之處，傳輸鏈路帶寬窄。

　　為此，在TETRA數字集群系統中，根據不同鏈路的特性，去實現不同方式的需求。平時，利用有線鏈路傳輸穩定、帶寬寬的特性，實現多基站的連接，達到系統穩定可靠的目的。在應急狀態下，一旦有線鏈路出現問題后，充分發揮無線鏈路機動性強的特點，迅速實現單站模式下的跨站自動連接，完成多基站應急通話組的正常通信。

　　三、無線鏈路派接技術在TETRA集群系統單站模式下的實現與應用

　　TETRA無線數字集群系統目前在國內大城市中得到廣泛運用。有些地區還建設了幾套系統，在不同的行業中發揮作用，在城市建設和通信發展起到了重要保障作用。

　　TETRA系統有中心控制及各基站兩大部分組成，通過有線鏈路將所有基站與中心系統連接而成。主要應用于專網如城市應急的政務網、公安專網、地鐵專網、機場專網等重要部門。因此通信的可靠性顯的尤為重要。TETRA的設備在設計的過程中考慮了多種冗余、備份并支持降級使用功能。在基站和控制中心失去聯系的情況下，基站自動轉為單站模式。在這種情況下，同一基站覆蓋范圍的終端用戶仍能保持通話，可以實現組呼。由于不同的基站此時處于彼此孤立的狀態，因此，跨站的通信不能進行，直接影響通信指揮調度。

　　為了使系統更加的可靠，在遇有突發性事件基站進入單站模式的情況下，系統還能夠繼續保持不同基站間進行跨站通信，我們利用無線鏈路派接技術，實現單站降級模式下跨站的組呼功能。

　　1. 無線鏈路派接技術在TETRA數字集群系統單站模式下的實現

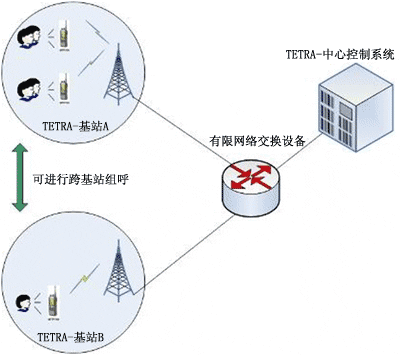

　　TETRA數字集群系統網絡拓撲結構如（圖1）。各個基站與控制中心通過傳輸網相連，正常工作時，跨站組呼的實現主要是通過控制中心的話音交換將各個不同基站的用戶聯系在一起，從而實現跨站呼叫的無線通信功能。

圖（一）

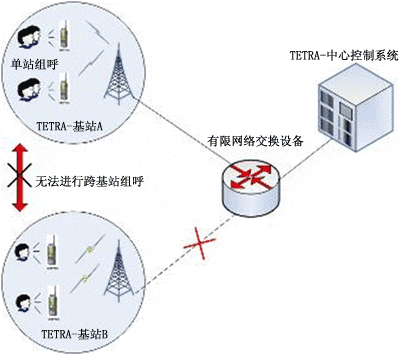

一旦基站有線鏈路發生中斷，基站和控制中心失去鏈接，那么該基站會自動進入單站模式，在該模式下，同一基站的同一工作組可以實現組呼功能，因為這些用戶的話音在該基站內部便可以實現互連，而與其他基站的同組就無法聯接，因此不能實現跨站的無線調度。（見圖2）

圖（二）

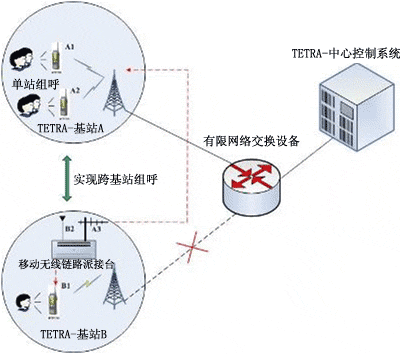

在基站單站的情況下，控制中心和基站失去了聯系，相關信息和信令無法建立鏈接，該基站處于獨立的狀態。為此，我們利用無線鏈路派接技術，自動建立無線鏈路，完成跨站的組呼功能。（見圖3）

圖（三）

無線鏈路派接設備實現思路是利用該系統的800兆電臺，通過對電臺的設置，讓二個電臺設為相同通話組，登入不同基站。當某一基站的派接設備監測到該站進入單站模式后，它將自動開啟派接設備，通過二電臺工作在同一個通話組，一個電臺設為本地站（A），另一個設為遠端中心站（B），同時，將二電臺進行的話音信號派接。當本地站的用戶發起呼叫時，派接設備的本地電臺（A）收到后，通過音頻派接啟動遠端電臺（B），呼叫基站的同組用戶，實現本地基站通話組與遠端基站通話組進行跨站呼叫。有線鏈路恢復正常后，派接設備將自動斷開。


2. 實現的功能
　　•  單站集群模式下的終端用戶能通過指定通話組與系統其他基站下的終端用戶保持通信。
　　•  當基站進入單站集群模式下時，系統能第一時間將基站進入單站模式的信息通過無線組呼的方式，向中心遠程監控臺告知用戶。
　　•  進入單站模式后，基站無線鏈路設備將自動開啟，并可進入事先預設的（關鍵通話組）進行應急全場通話。
　　•  用戶也可通過中心遠程無線監控控制臺，對基站的無線鏈路派接設備的電臺進行通信大組的切換。
　　•  當單站鏈路恢復后，無線鏈路設備將自動關閉。進入待機模式。
