引言：經過公開招標，東方通信股份有限公司生產的eTRA數字集群系統設備成功中標我局項目。由于該套系統是我國自主研發的TETRA數字集群通信系統首次商用，出于各種目的，社會上對于該套系統使用情況的議論、猜測、甚至是惡意中傷經常在業內流傳，和實際情況大相徑庭。作為該套系統建設和使用的全程親歷者，有必要對該套系統的真實情況進行必要的說明，以正視聽。

一、項目建設背景

公安無線通信保障工作是服務于大局，服務于全局的基礎性、支撐性工作，是確保公安機關在重大安保活動中警令暢通的重要基礎。原有警用模擬無線通信的諸多問題，已成為一個“技術瓶頸”，很大程度地制約了我局各項公安業務的開展。為此，我局根據公安部GA-T444-2003《公安數字集群移動通信系統總體技術規范》，參考北京、上海、深圳等已建350M數字集群通信系統省市的經驗，于2012年開建350MHz TETRA數字集群通信系統，作為全局指揮調度的主要的應用支撐技術平臺，以提高各部門的工作效率、統一指揮調度能力、協調能力和快速反應能力。

二、項目基本情況

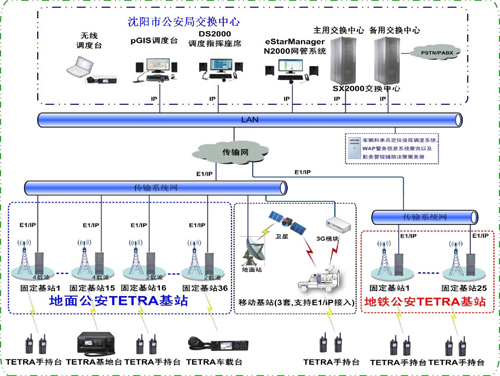

圖一 沈陽市350兆數字集群通信網絡整體系統圖

作為東北中心城市，遼寧省的省會，沈陽市行政區內重點部位眾多，高速公路密集，社會治安形勢復雜，下轄9區4縣，地域面積為12941.82平方千米。按照沈陽市政府整合資源的要求，我們將公安、消防、交警、急救四張網絡合在一起進行了規劃。“四網合一”的通信系統規劃相對復雜，各個應用部門都有自己的關注點和特殊應用要求。為此，我們提出了“沈陽市二環以內重點部位室內全覆蓋、三環以內道路全覆蓋、三環以外及高速公路和鐵路沿線車載臺全覆蓋，縣城城區全覆蓋”的規劃要求。經過公開招標和近3個月的建設與優化，目前該系統已經正式投入使用，全市消防支隊、交警支隊、急救中心已經全網轉入該套系統。公安特警、巡警、指揮中心、警衛等警種已經開展應用。在剛剛過去的省市兩會和全國兩會安保工作中，使用單位對該套系統的通話質量等指標評價極高。現在每天在線的電臺數量在兩千臺左右，呼叫次數已經突破50萬次，通話時長累計達到2500小時以上，系統運行良好。我局已經決定將于今年5月全面停止模擬網的使用，屆時各部門全面轉入數字集群系統。

我局數字集群通信系統(含地鐵二號線)包括2套互為容災備份的交換中心，基站64套，手持臺5281套，車載臺854套，基地臺591套,車輛和單兵定位系統1套，WAP警務信息查詢系統1套，勤務管理輔助決策系統1套，定制開發的有線調度臺和無線調度臺各1套。

三、項目應用亮點

1、 網絡結構“最”復雜

(1)公安、交警、消防、衛生等部門“多網合一”，不僅能滿足日常執勤工作，而且在突發情況下，支持跨部門之間統一指揮，是沈陽市公安指揮中心指揮調度的重要聯絡工具，也是防暴反恐、處理突發事件以及維護正常治安程序的一種重要技術手段。

(2)地面系統、地鐵系統一體化，移動基站采用3G/衛星/固定電話線等多種傳輸方式接入，并把移動基站作為固定基站的載波擴容，實現固定基站和移動基站一體化指揮。

(3)與原有模擬集群網絡、公安內網、有線調度系統、公網等各類已有網絡互聯互通，一體化指揮調度。

(4)傳輸鏈路復雜,包括E1\IP\PSTN\3G等多種傳輸方式共存，同時需與公安內網，地鐵視頻網絡等原有網絡傳輸對接。

2、 系統運行“最”安全

系統采用了先進的可靠性設計理念，從硬件選型、硬件設計、軟件設計、結構設計等各方面入手，有效保障系統設備穩定、可靠、持久地運行。

(1)2套交換中心互聯形成異地容災熱備雙中心的系統構架，同時各交換中心核心模塊又按熱備配置。

我局所有的終端用戶和通話組的數據同時歸屬于兩個交換中心，民警使用的終端在一個交換中心注冊/去注冊、組附著/去附著成功后，交換中心將同步這些信息到另一個交換中心。目前，我們指定市局機房的交換中心為主用系統，交警大樓交換中心為異地容災系統，一旦主用交換中心發生故障，所有基站將立刻切換至異地容災系統。經我局實際測試，整個切換時間不超過30秒，真正實現異地熱備。

(2)交換中心熱備

交換中心的服務器、路由器、交換機均采用雙機熱備，系統數據在主備設備上保持實時同步。在主用設備出現故障后，備用設備將立即切換為主用，接管整個交換中心的業務處理工作。經我局實際測試，主備設備間的切換對系統業務沒有任何影響，真正實現主備設備無縫切換。

(3)基站核心模塊冗余配置

基站完全采用模塊化的設計，核心模塊(基站控制器、電源、傳輸接口)全部配置熱備份，經我局實際測試，核心模塊主備用切換對業務沒有任何影響。

3、 應用項目 “最”全面

(1)勤務管理輔助決策系統

勤務管理輔助決策系統通過對匯總終端和系統的網絡狀況參數，進行智能分析，并結合電子地圖，形象地呈現了網絡狀況，為網絡管理優化和勤務管理決策提供必要的信息和建議。特別是在遇到重大勤務或安保任務之前，通過該系統，及時了解安保區域整個網絡狀況，同時根據輸入的任務特性，智能地提供輔助分析，幫助民警提前部署。

(2)全網錄音系統

全網錄音系統是基于交換中心側的系統級錄音系統，能夠全面完整地記錄全網內的所有通話，單模塊最高支持1000個通話組的錄音，模塊可以堆疊支持更大容量的錄音需求。由于軟件采用B/S架構，所以可以實現遠程回放基于事件的場景，全面還原事件場景發生的全過程，對于重要時間的追溯可以真正做到有理可依，有據可查。經我局實際測試，通話記錄完整，查詢回放簡單易用，回放話音清晰。

(3)GIS指揮調度系統

東方通信的GIS指揮調度系統軟件將GIS地理信息技術和多媒體通信技術融入到調度系統中來，實現語音、數據、GIS的聯動處理。全套軟件采用B/S架構，客戶端電腦通過IP網絡與數字集群系統互聯，在瀏覽器上就可以實時顯示警員位置和相關信息，并可以直接向終端發起調度呼叫、短數據服務、終端框選、電子圍欄等功能，避免了傳統GIS調度使用一機多屏或多機多屏的繁瑣操作。

(4)無線調度臺

為實現遠程對警員進行調度指揮，定制開發了無線調度臺。無線調度臺通過標準TETRA空中接口接入到TETRA數字集群系統，支持組呼、單呼、派接、短信、狀態消息等常用TETRA數字集群調度業務，同時支持接收終端GPS消息、并與GIS系統集成，可在地圖上直觀、快捷地向無線終端發起調度呼叫功能。無線調度臺的使用，不僅使現場指揮中心調度員獲得與有線調度臺相同的業務體驗，同時具有快速部署、不受有線網絡資源限制、保密性好的優勢，值得肯定的是該無線調度臺結構小巧，可以隨身攜帶，極大方便了我局民警的現場指揮調度。

(5)WAP警務信息查詢系統

系統由終端、數字集群接入網、數字集群核心網、網絡安全隔離層、公安信息網等五大部分組成，提供專網警務功能，諸如車輛信息、駕駛員信息、人員信息和逃犯信息等。

4、 網管功能“最”實用

(1)所有系統設備的信息和運行狀態在網管上圖形化顯示，操作者一目了然。

(2)系統軟件升級、頻率調整全部在網管客戶端實現。

(3)信息統計全面，各種報表自動生成。

(4)預警信息、緊急告警信息、恢復信息以短消息方式通知至維護人員手機上。

(5)不僅能管理東方通信自研設備，還能管理基于SNMP代理的第三方設備，如服務器、路由器等。

5、 新技術應用“最”多

(1)小巧實用的 室外基站具備IP67防護能力，對環境條件要求低，不需要機房，安裝方便,支持抱桿、掛墻安裝。

(2)應急通信車一體化聯網綜合網關，提供在無TETRA網絡覆蓋的情況下，將現場移動基站或終端用戶與指揮中心臨時對接，實現任何時候、任何地方都能保持通信的暢通。

(3)單個信道機支持兩個載波，單機柜支持8載波，高集成度不僅為用戶節省了大量機房和配套實施的投資，還節約能源。

四、總結

“四網合一”的通信系統在我局的建成并得到各部門用戶的高度評價，充分說明了東方通信的eTRA數字集群系統雖然是國產設備，但是在功能、性能上可以說已經和國外設備并駕齊驅，在應用方面還根據我局的實際需要進行定制開發，建設速度快，服務到位及時，完全滿足了我局的實戰應用需要。隨著我局基層實戰部門更多使用數字集群網絡，對通信網絡的要求會越來越高，后續將在網絡覆蓋優化、實戰應用、應急通信、數據應用等方面進一步開展工作。
