主頁（http://m.by236.com）：海能達應急移動視頻指揮通信系統解決方案全面提高某礦山應急通信

某礦山原有通信方式
某礦山是我國一個世界級的特大型礦區。隨著經過信息一體化建設的加速，原有指揮通信體系建設取得了較快發展，已建成無線同播系統，電視電話會議系統，逐步建立了以有線
圖像、語音等綜合信息為支撐的實戰應急處置工作體制，為通信指揮工作提供了有力的通信保障。
隨著該礦區戰略地位的提升，指揮中心對該礦山“現場感知”通信能力的要求不斷提升，但現有通信系統只能實現礦區與指揮中心的固定有線視頻視頻會議，并不能實現對礦區施工現場實時的應急調度指揮。
該礦山原有通信已經適應不了發展需求，建設一套高效的應急移動視頻指揮通信系統，以提高現場的應急通信保障和“實時指揮”、“礦區無縫監控”能力迫在眉睫，經過深入的溝通和嚴格的篩選對比，該礦區最終選擇海能達應急移動視頻指揮通信系統解決方案。
海能達應急移動視頻指揮通信系統解決方案介紹
海能達應急移動視頻指揮通信系統可以將礦區工作現場、應急通信現場的視頻實時上傳至指揮中心，提供指揮決策所需要的現場圖像。
本方案建設完成后，可以實現礦區周邊地區的無縫信號覆蓋，并能將現場視頻實時傳輸?shù)角Ю镏�外的指揮中心，以提供決策依據，提升實時、快速應急指揮調度能力：

方案特點：
1. 無后期使用費用
2. 強大的現場視頻感知能力
3. 非視距傳輸，繞射能力強，覆蓋范圍廣
4. 抗干擾能力強
5. 數字加密技術
6. 組網能力強，適合大范圍覆蓋
7. 5W 單兵發射機與20W 車載發射機不同時開機使用建設目標：
1. 應急通信單兵配備背負式圖像上傳設備，包括便攜型高清攝像機、5W 發射設備、蓄電池等；
2. 應急通信車配備車載型圖像上傳設備，包括20W 車載型發射設備、車載UPS 等；
3. 礦區地形復雜，為了實現整體的無縫信號覆蓋，建設兩個基站，同時接收單兵和車載設備上傳的視頻和音頻。
主設備要求：
VS-5700 背負式發射機，用于臨時應急現場圖像上傳、單兵圖像上傳；
VS-5700 車載型發射機，用于應急通信車圖像上傳；
VS-5700 基站式接收機，用于接收背負式發射機上傳的圖像、車載發射機上傳的圖像；
設備實現功能

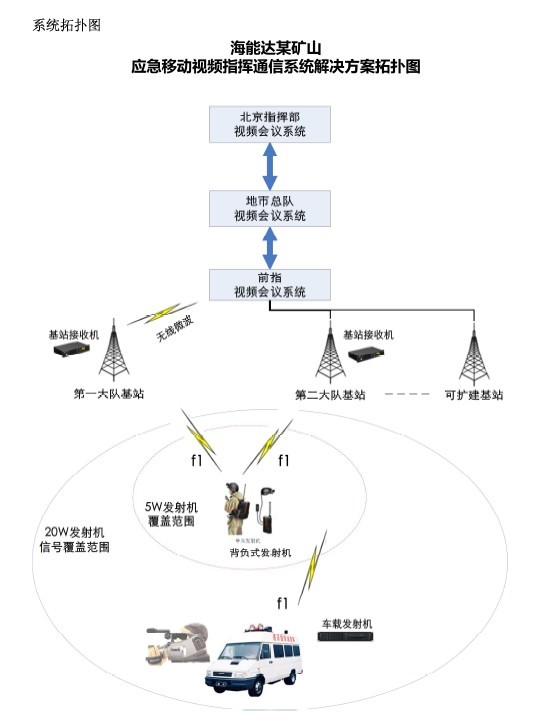

系統主要包含的設備有：前指（第二大隊所在地）指揮中心設備、第一大隊基站設備、第二大隊（前指所在地）基站設備、應急通信車設備、單兵背負式發射前端設備。

 前指（第二大隊所在地）指揮中心設備功能
前指指揮中心在接收到兩個基站收到的共2 路視頻信號后，輸入到8 進2 出的視頻矩陣進行預判選，并上傳至指揮中心
 第一大隊基站設備功能
接收固定發射機采集的視頻信號（利用f1 載波上傳），通過回程鏈路將視頻信號回傳到前指指揮中心，回程鏈路為無線微波鏈路
 第二大隊基站（前指所在地）設備功能
接收固定發射機采集的視頻信號（利用f1 載波上傳），直接將視頻信號接入到前指指揮中心視頻矩陣
 應急通信車設備功能
通過f1 頻率將應急現場圖像上傳至兩大基站，視頻源來自本車的視頻采集設備（專業高清攝像機），應急通信車20W 發射設備開啟時，5W 單兵發射設備需要關閉
 單兵背負式設備
通過f1 頻率將應急現場圖像上傳至兩大基站，視頻源來自專業高清攝像機，單兵發射設備開啟后，20W 的車載發射設備需要關閉
回程鏈路方案
總體建議：考慮利用當?shù)噩F(xiàn)有的電信基站和光纖鏈路，充分利用現有資源，節約整體成本， 在現有電信基站上架設接收天線作為基站接收點，同時充分利用礦區現有的光纖鏈路，
作為傳輸鏈路，沒有光纖的地段可采用無線微波傳輸方式。
實際項目采用無線微波傳輸方式：第一大隊基站接收下來的視頻信號通過微波發射天線（發端）將視頻信號轉換成高頻段微波信號，第二大隊基站（前指所在地）的微波接收天線
(收端)將高頻段微波信號接收下來并還原成視頻信號。

 前指（第二大隊所在地）指揮中心設備功能
前指指揮中心在接收到兩個基站收到的共2 路視頻信號后，輸入到8 進2 出的視頻矩陣進行預判選，并上傳至指揮中心
 第一大隊基站設備功能
接收固定發射機采集的視頻信號（利用f1 載波上傳），通過回程鏈路將視頻信號回傳到前指指揮中心，回程鏈路為無線微波鏈路
 第二大隊基站（前指所在地）設備功能
接收固定發射機采集的視頻信號（利用f1 載波上傳），直接將視頻信號接入到前指指揮中心視頻矩陣
 應急通信車設備功能
通過f1 頻率將應急現場圖像上傳至兩大基站，視頻源來自本車的視頻采集設備（專業高清攝像機），應急通信車20W 發射設備開啟時，5W 單兵發射設備需要關閉
 單兵背負式設備
通過f1 頻率將應急現場圖像上傳至兩大基站，視頻源來自專業高清攝像機，單兵發射設備開啟后，20W 的車載發射設備需要關閉
回程鏈路方案
總體建議：考慮利用當?shù)噩F(xiàn)有的電信基站和光纖鏈路，充分利用現有資源，節約整體成本， 在現有電信基站上架設接收天線作為基站接收點，同時充分利用礦區現有的光纖鏈路，
作為傳輸鏈路，沒有光纖的地段可采用無線微波傳輸方式。
實際項目采用無線微波傳輸方式：第一大隊基站接收下來的視頻信號通過微波發射天線（發端）將視頻信號轉換成高頻段微波信號，第二大隊基站（前指所在地）的微波接收天線
(收端)將高頻段微波信號接收下來并還原成視頻信號。

相關設備簡介
海能達 VS-5700 移動視頻傳輸通訊系統設備介紹
車載型發射機
車載型發射機主要用于城市中機動傳輸實況信號。車載型發射設備便于安裝、撤收和攜帶。其最大發射功率為20W，功率1W 到20W 連續可調。車載型發射機主要由射頻模塊、基
帶處理模塊、視頻編碼模塊、數字加密模塊、GPS 模塊等模塊組成，集交流、直流電源輸入接口、音頻輸入接口、視頻輸入接口、數據輸入/輸出接口、視頻配置接口和天線輸出接口。
圖片如下：

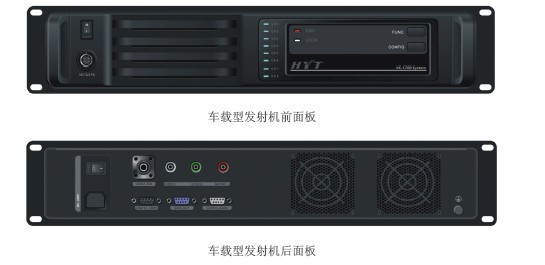

車載型發射機前面板
車載型發射機后面板
車載型主要用于遠距離的實時應急視頻信號傳輸。平時設備固定安裝于應急通信指揮車上，通信車需要配備穩定的220V 電源。
車載型發射主機，為19 英寸，2RU 規格，方便拆卸和安裝。車載系統通常采用全
向天線，也可在汽車上安裝可以折疊升降天線桿，將天線升高8-12 米，并在升降天線桿上安裝定向天線，用戶根據需要還可以通過控制鍵盤，控制車頂?shù)奶炀�支架進行旋
轉，調整天線發射的方位，直到將天線對準移動轉信臺，獲取更好的效果。
便攜型發射機
便攜型發射機主要用于單兵攜帶，深入到車輛無法接入的現場，將第一現場的實時視頻信號傳回到附近的車輛或者直接傳回基站。設備便于安裝、撤收和攜帶。其最大發射功率為
5W，功率0.1W 到5W 連續可調。便攜型發射機主要由射頻模塊、基帶處理模塊、視頻編碼模塊、數字加密模塊等組成，集直流電源輸入接口、音頻輸入接口、視頻輸入接口和天線輸

出接口，并且配備專業的背架。圖片如下：

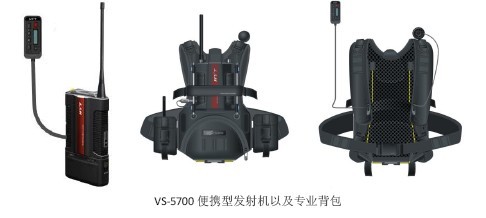

VS-5700 便攜型發射機以及專業背包
車載型、便攜型接收機
接收機提供視頻、音頻、數據信號輸出功能。接收機機主要由射頻模塊、基帶處理模塊、視頻解碼模塊、數字解密模塊、GPS 模塊等組成，集交流、直流電源輸入接口、音頻輸
出接口、視頻輸出接口、數據輸入/輸出接口、視頻配置接口和天線輸入接口，接收機采用
標準2RU，19 英寸工業機箱設計，方便安裝。產品圖片如下：

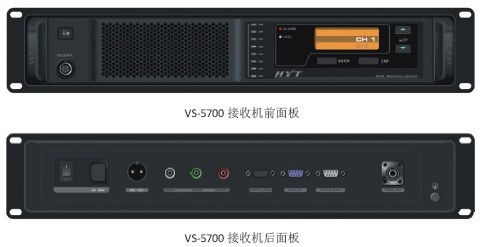

VS-5700 接收機前面板
VS-5700 接收機后面板

天饋系統

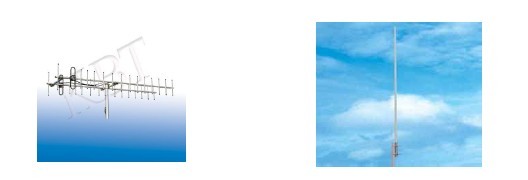

天線是系統發送、接收電磁波信號的媒介，決定了系統能否發揮其最大效能。目前接收系統通常采用兩種天線：玻璃鋼全向天線和車載吸盤天線。選用何種天線一般由現場技術人
員決定。

基本原則是：

統規劃配置；
移動端、機動端一般采用車臺天線，便于安裝，使用靈活，受環境的制約較少。
客戶評價：
該礦山應急通信指揮部相關負責人表示：海能達公司為我們提供的應急移動視頻通信系統解決方案，可謂量身打造。它實現了實時將千里之外的第一現場應急情況傳輸?shù)街笓]中心，解決了過去無法在第一時間對應急突發事件進行實時指揮的難題，極大的提高了指揮調度通信系統的現場感知能力。海能達應急移動視頻通信系統讓我礦的通信系統從音頻調度向視頻調度全面升級，得到了我礦以及上級指揮部門的高度認可。
