主頁（http://m.by236.com）：天線改裝：為Icom IC-E90電臺換裝手持磁環天線，效果實測

天線對對講機信號的影響是非常重要的。天線的設計和性能會直接影響對講機的發送和接收能力，以及信號的傳輸質量和范圍。

國外的一位無線電愛好者IZ0HCC，嘗試用磁環天線的方式對對講機進行改造。IZ0HCC制作了一款在VHF頻段上調諧的小型天線，用于改造Icom IC-E90電臺上，天線帶有SMA雄性連接器，方便在便攜電腦上使用。

IZ0HCC制作的手持磁環天線使用了一個要焊接的SMA雄性連接器，一個9-35pF的陶瓷電容器和一段從舊同軸電纜中回收的實心銅線。磁環的直徑為8厘米，非常小巧。陶瓷電容器也可以用一個小型同軸電容器替代，例如螺紋式電容器，以便更容易進行調節。

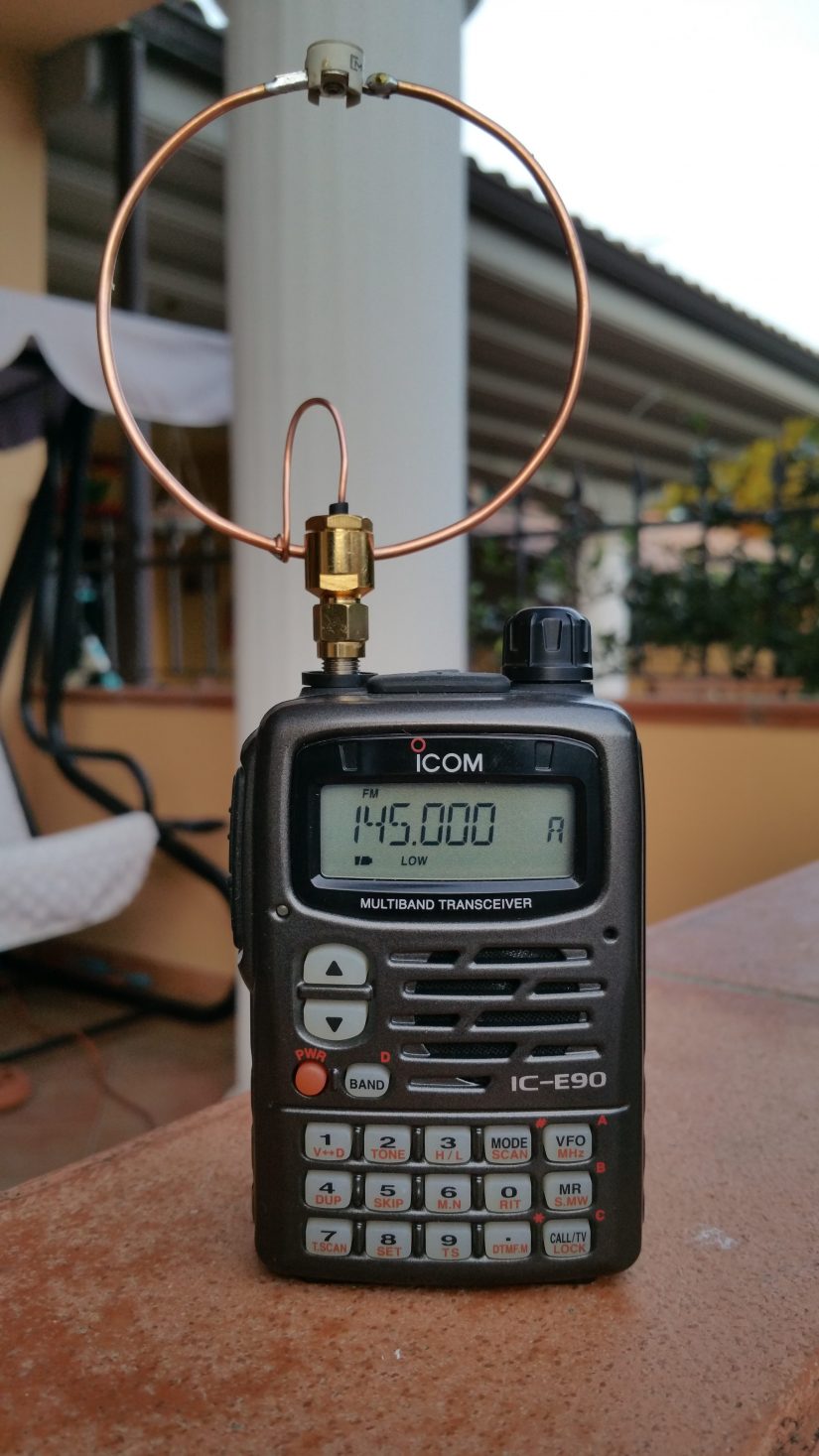

以下是IC-E90電臺裝上新天線的效果：

用天線分析儀對信號進行測試：

SWR和帶寬：約為500千赫

相位：

R，X，Z：

Rp，Xp，Zp：

回波損耗：

史密斯圖（Smith Chart）與2的SWR詳細信息：

是不是很有意思？有沒有動手改造下自己電臺的沖動？

科普：

手持磁環天線是一種特殊類型的天線，通常用于移動和便攜式無線通信應用。它的主要作用是增強無線電信號的接收和傳輸能力。

以下是手持磁環天線的一些作用和優勢：

增強接收信號：手持磁環天線具有較高的接收靈敏度，可以在信號較弱的環境中提供更好的接收性能。它可以捕捉到遠離基站的信號，并將其放大和轉換為可讀的聲音或數據。

提供更遠的通信距離：相比于普通的內置天線或簡單的短天線，手持磁環天線通常具有更長的天線長度和更高的增益。這使得它在通信距離方面具有更好的性能，可以實現更遠的傳輸范圍。

改善信號質量：手持磁環天線可以減少信號的干擾和噪音，從而提供更清晰和穩定的通信質量。它可以過濾掉不需要的信號干擾，使通信更可靠。

便攜和靈活性：手持磁環天線設計緊湊輕便，方便攜帶。它可以隨時隨地使用，適用于戶外活動、旅行、應急通信等場景。此外，由于磁環天線的設計靈活性，它可以在不同頻段和頻率范圍內使用，適應不同的通信需求。

需要注意的是，具體的作用和性能還取決于天線的質量、頻率范圍、使用環境和設備的兼容性。對于特定的應用和需求，選擇適當?shù)氖殖执怒h(huán)天線是確保良好通信的重要因素。
