IP聯網多基站無線同播系統推薦方案(2)
時間:2014-02-10 來源:北京達因瑞康科技有限責任公司 作者:史振萍 點擊:
次
主頁(http://m.by236.com):IP聯網多基站無線同播系統推薦方案(2)
|
序號
|
型號
|
描述
|
數量
|
|
一、系統管理控制中心配置
|
|
|
1
|
T26822
|
19″22UC 標準機柜
|
1
|
|
2
|
MBX-1000
|
系統交換機
|
1
|
|
|
系統交換機軟件(標配管理100個信道)
|
1
|
|
3
|
NM-1000
|
網管服務器
|
1
|
|
|
網管服務器軟件(標配管理30個IPC-1000)
|
1
|
|
|
基站管理License
|
10
|
|
4
|
NM-1001
|
網管終端及軟件
|
1
|
|
5
|
JF516
|
以太網交換機
|
1
|
|
6
|
Venus2808
|
8端口語音網關,用于連接PABX
|
1
|
|
7
|
GXP2000
|
調度臺
|
1
|
|
二、IP同播基站配置
|
|
|
1
|
T26406
|
19″9UC 標準機柜
|
7
|
|
2
|
IPC-1000
|
IP同播控制器,可以連接四個信道機
|
8
|
|
3
|
GR1225B
|
400M基站信道機(含:同播控制板)
|
8
|
|
|
GR1225B
|
150M鏈路信道機(選用)
|
|
|
4
|
JBT-450
|
全向高增益天線
|
8
|
|
|
JBT-150
|
150M全向或定向天線(選用)
|
|
|
5
|
SYWV-50-1/2″
|
饋管電纜(含電纜接頭,長度為70米)
|
|
|
6
|
CA-23R
|
天線避雷器及接地電纜
|
|
|
7
|
AC-EARS
|
交流電源配線架
|
8
|

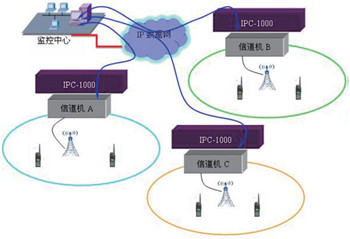

5.系統組網示意圖

三、IP同播系統實現的功能
1.系統管理---根據需要通過網管終端實現構建不同規模的無線電IP同播網(組)。
2.靈活的構建模式---每個基站既可本地通話,又可與其他基站聯網組建不同規模(可以多個)的IP同播無線通訊系統。
3.系統錄音---可以對系統中的通話進行錄音和回放,已備查詢。
4.跨頻段的互通---不同頻段的信道機通過PC-1000同播控制器實現互通,用于與其他部門的臨時聯網,協同作戰。
5.有線電話呼叫---通過VOIP語音網關實現有線電話的呼入,使調度更加靈活。
6.強插呼叫。
四、鏈路要求及系統設備編號方案
1.同播系統中,每個同播基站的鏈路需要85Kbps保障帶寬。
2.接口方式
RC-2008智能IP同播系統采用IP交換技術,每個基站的IPC-1000同播控制器通過IP網絡與MBX-1000系統交換機連接,系統交換機處理各個基站IPC-1000控制器的認證交換和聯網呼叫。
交換機提供2xLAN接口,IPC-1000提供一個LAN接口與網絡連接,另外提供四個DB9接口與信道機互聯。
3. RC-2008智能IP同播系統采用靈活的編號方案,系統內基站號碼長度為(ABCDEF)6位,整個系統采用統一編號方式,并為今后系統擴容留有冗余。
ABCDEF中前兩位代表支隊基站號碼,中間兩位代表各中隊基站號碼,最后兩位代表中隊下屬基站號碼。
如:999000-999999代表支隊。
999100-999199代表中隊。
999101代表中隊下屬某個同播基站。
五、數字IP聯網系統設備構成描述
1.系統管理控制中心
由MOTOTOBO RDAC網管軟件,及管理服務器組成。是保證數字IP網系統安全穩定運行的核心設備。

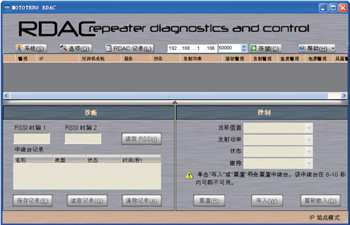

RDAC網管工具軟件可提供遠程管理,具有告警、診斷、控制的功能。中文顯示的界面可參見下圖:
2. IP同播系統中心基站分基站
(1)***中心基站:山頂高 ** 米
(2)***分基站:距中心站 ** 公里,塔高 ** 米
(3)***分基站:距中心站 ** 公里,塔高 ** 米
3.各數字分基站由具有聯網功能的一體化的MOTOTRBO™同播信道機(內含同播控制器)及天饋線、避雷器和設備機柜組成。每個基站具體組成設備為:
(1)MOTOTOBO基站信道機1臺
(2)高增益全向基地天線
(3)射頻電纜
(4)避雷器及接地電纜
(5)基站設備機柜
4.系統設備配置清單
