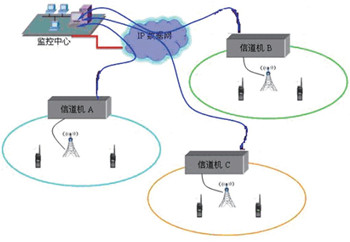

主頁（http://m.by236.com）：IP聯網多基站無線同播系統推薦方案(3)

系統設備安裝要求
一、一般要求
1.室內溫度：機房應該安裝空調，保持機房溫度為18℃—24℃。
2.環境濕度：保持在30％~55％。
3.防塵要求：機房建設與日常維護應有防塵要求。
4.機房防水：機房的建設中必須進行防水處理，防止漏雨以及其它進水現象。
5.環境監控：建議機房建設中對溫度，地濕，煙感，門禁，下電等現象有監控措施。
6.照明度：要求機房照明度達到300LUX以上。
7.通風：機房建設時應考慮具備適當的通風條件。
8.預留射頻電纜進入機房穿線孔直徑≥100mm及機房內鋪設射頻電纜的橋架。
9.提供系統基站聯網鏈路及有線電話接口。

二、設備尺寸及重量
1.系統管理控制中心設備機柜
（1）尺寸：600mm×800mm×1200mm（寬×深×高）
（2）重量：約40kg
（3）數量：1個

2.系統基站設備機柜
（1）尺寸：600mm×800mm×350mm（寬×深×高）
（2）重量：約10kg
（3）數量：每個基站1個

三、接地保護
機房地線是保證系統安全運行的一個重要措施，地線接法是否合理，將影響系統的穩定可靠運行，同時地線亦能保護在發生事故情況時的人身和設備安全。因此接地系統需滿足以下要求：

（1）交流工作接地是指交流電源的中性線，接地電阻R＜5Ω。
（2）安全保護接地是指設備外殼的安全接地線，接地電阻R＜5Ω。
（3）天線/建筑物防雷接地將用于天線防雷器的接地，接地電阻R＜4Ω。

1.設備和機柜接地（安全保護接地）的接地方式，所有設備機柜或電腦設備將連接到機房內提供的專用接地銅排上（請參照下圖）。

 2.接地夾用于將饋線屏蔽層連接至鐵塔接地端，短于60米饋線可在塔頂和走線架兩端裝接地夾，長于60米饋線在其1/2處需多裝一個接地夾（請參照下圖）。

四、走線設計
基站機房應為天線饋線（1/2″饋線1根）提供進入機房的通道，同時注意饋線進入機房處通道的防水處理并為到設備機柜位置預留上走線橋架。上走線橋架的高度高于地面1.9米。室內走線橋架的樣式可以參照下圖：

五、電源要求
1.交流220V供電電源。考慮到油田通訊公司機房提供的不間斷電源為直流-48V，因此，安裝在油田通訊公司機房的系統基站需配備轉交流220V逆變電源；功率≥500瓦，以確保系統基站的不間斷供電。
2.電源插座為三芯電源插座，上面一芯為保護地線，下面兩芯左零右火。

六、消防措施
機房內須配有一定數量的消防工具和器材，如有條件可配備煙霧自動報警裝置。

七、空間要求
為了方便日常的系統維護操作，建議機柜后方預留空間尺寸不小于1000mm，前方預留空間尺寸不小于1000mm。

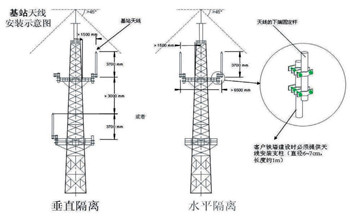

八、天線塔及防雷要求
1.天線塔高度應達到實現無線覆蓋所需高度（不含避雷針高度）。
2.天線塔頂必須安裝避雷針，避雷針接地電阻≤4歐姆。
3.天線塔須建有至少1個平臺，提供天線安裝支架1個，天線安裝支架橫向距塔身≥2m（為便于天線的安裝，天線安裝支架應為可抽拉式）。

4.天線饋線從天線安裝位置至基站信道機的距離應小于50米。天線饋線避雷器連接如圖所示：

支持與服務
一、系統維護內容
RC-2008智能IP同播系統的日常操作主要通過網管終端進行。為了保證系統的正常運行，對系統進行定期維護是必不可少的，主要內容如下：
